Cách tạo cáp Gigabit Ethernet bằng các công cụ đơn giản

Kết nối Ethernet có dây có băng thông cao hơn so với kết nối không dây. Chúng cũng rất đáng tin cậy, không có hiện tượng giảm băng thông do nhiễu sóng không dây. Kết nối có dây luôn có ít độ trễ hơn, điều này rất cần thiết khi chơi game trực tuyến.

Bạn có thể thích sử dụng kết nối không dây vì thuận tiện. Mặc dù vậy, bạn vẫn nên kết nối mạng backbone (giữa các router) bằng cáp. Router và switch mạng có dây có tuổi thọ dài đáng kể. Tự làm cáp LAN thật dễ dàng và chỉ yêu cầu các công cụ rẻ tiền. Khi đã hiểu rõ về nó, mạng có dây của bạn sẽ không chỉ nhanh mà còn rất gọn gàng.

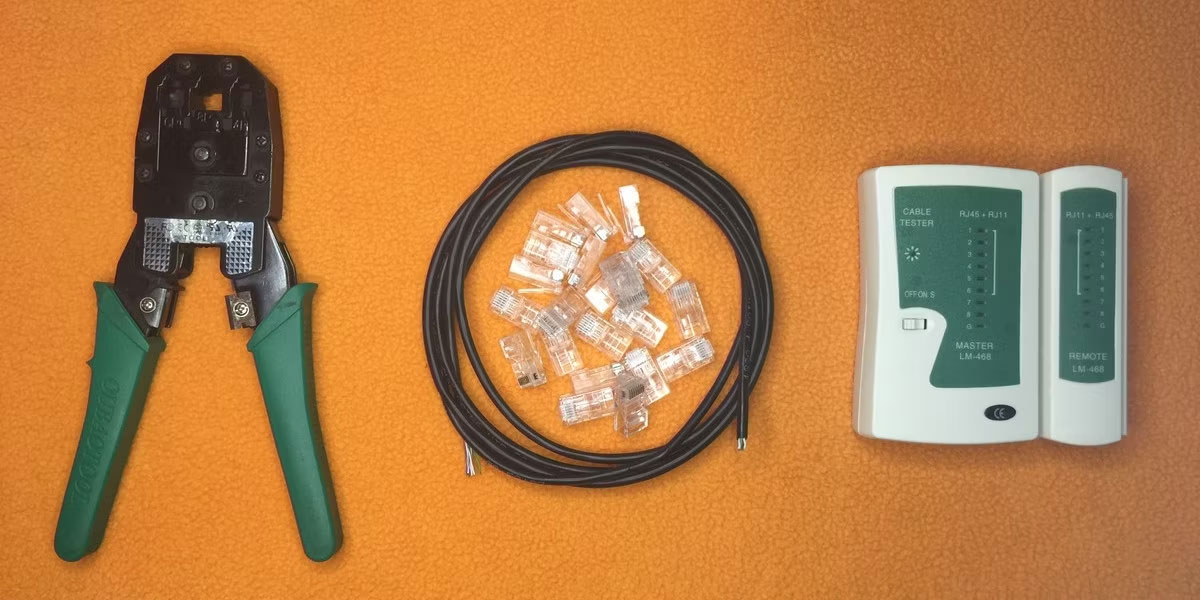

Các công cụ cần thiết để tạo cáp LAN/dây nhảy mạng Ethernet

Đây là những công cụ cần thiết để làm cáp mạng LAN:

• Dây CAT
• Đầu nối RJ45
• Kìm bấm mạng
• Thiết bị kiểm tra cáp Ethernet

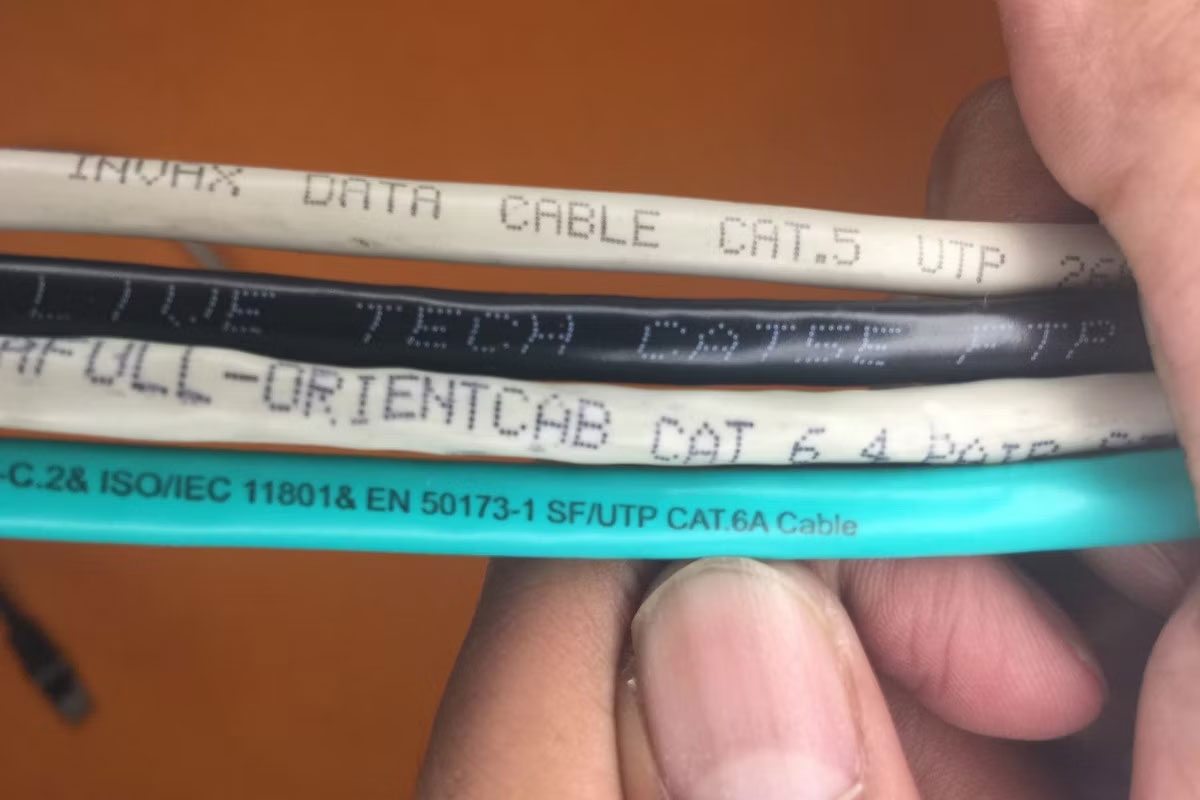

Sử dụng loại cáp nào?

Đã phát triển qua nhiều thập kỷ, cáp Ethernet cung cấp kết nối mạng nhanh hơn WiFi. Mỗi cáp có 8 dây xoắn thành 4 cặp.

Các dây mang tín hiệu và mỗi cáp hỗ trợ một tần số nhất định. Tần số càng cao thì băng thông càng lớn. Chọn cáp Ethernet phù hợp là bước đầu tiên và quan trọng nhất để đạt được tốc độ mạng mong muốn.

Tốc độ của các loại cáp Ethernet CAT(loại) khác nhau trên chiều dài tối đa của chúng như sau:

Sự khác biệt về giá giữa các loại cáp không nhiều và lý do để chọn gigabit Ethernet rất rõ ràng. Cat6A cân bằng tốt cả về hiệu suất và giá cả. Tốt nhất là chọn cáp hỗ trợ ít nhất 10 Gbps.

Bạn có thể không sử dụng toàn bộ băng thông ngay nếu router và switch của bạn là 1 Gbps. Nhưng khi làm như vậy, bạn không cần phải phá bỏ các bức tường để thay đổi hệ thống cáp. Tin vui là tất cả các loại cáp đều tương thích ngược.

Bấm cáp thẳng

Cáp thẳng, đúng như tên gọi, có cấu hình chân cắm giống nhau ở cả hai đầu cáp. Trong ví dụ này, cả hai đầu cáp thẳng của bạn sẽ có cấu hình chân T568B.

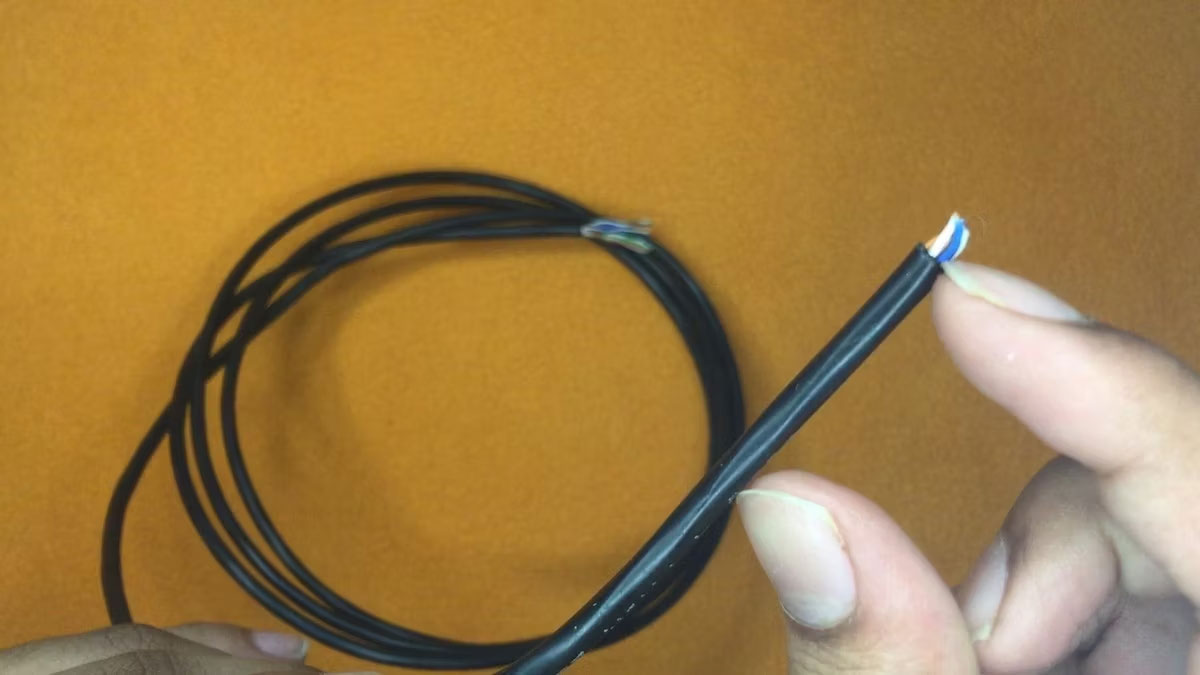

1. Dây Ethernet đi kèm với một ống bọc dày để bảo vệ. Bạn cần tháo lớp vỏ này để lộ dây bên trong.

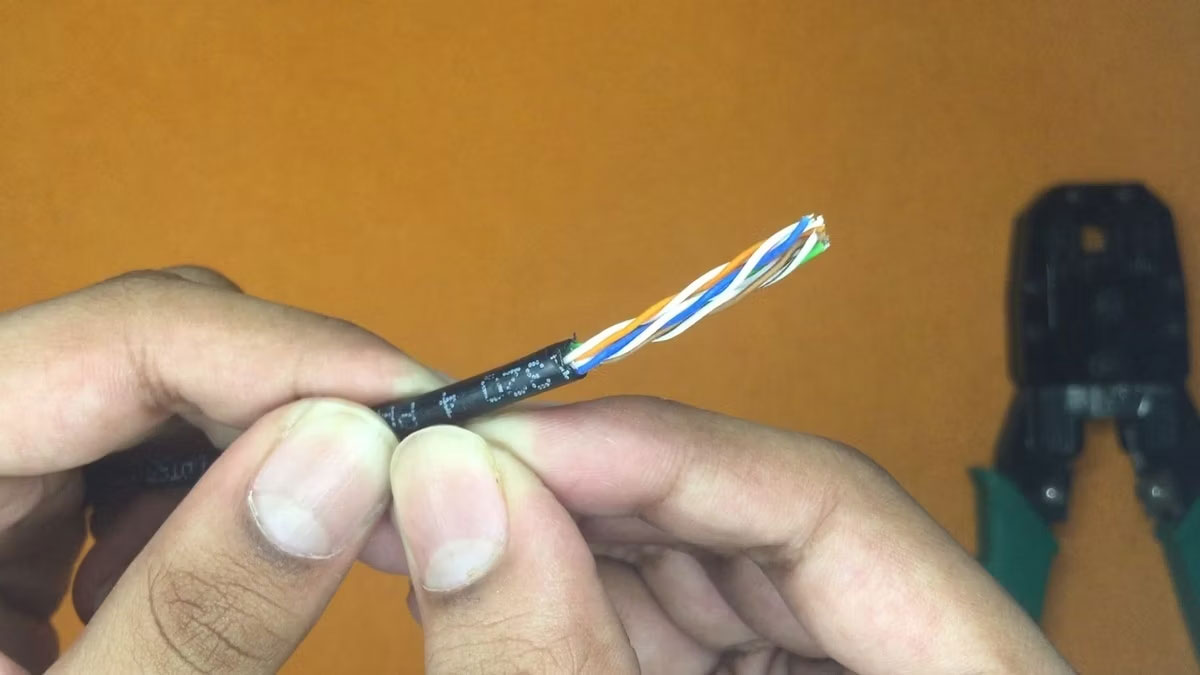

2. Tháo khoảng 4cm lớp vỏ bọc. Đặt cáp vào phần dao cắt, xoắn vài lần và kéo ra ngoài để tháo vỏ bọc.

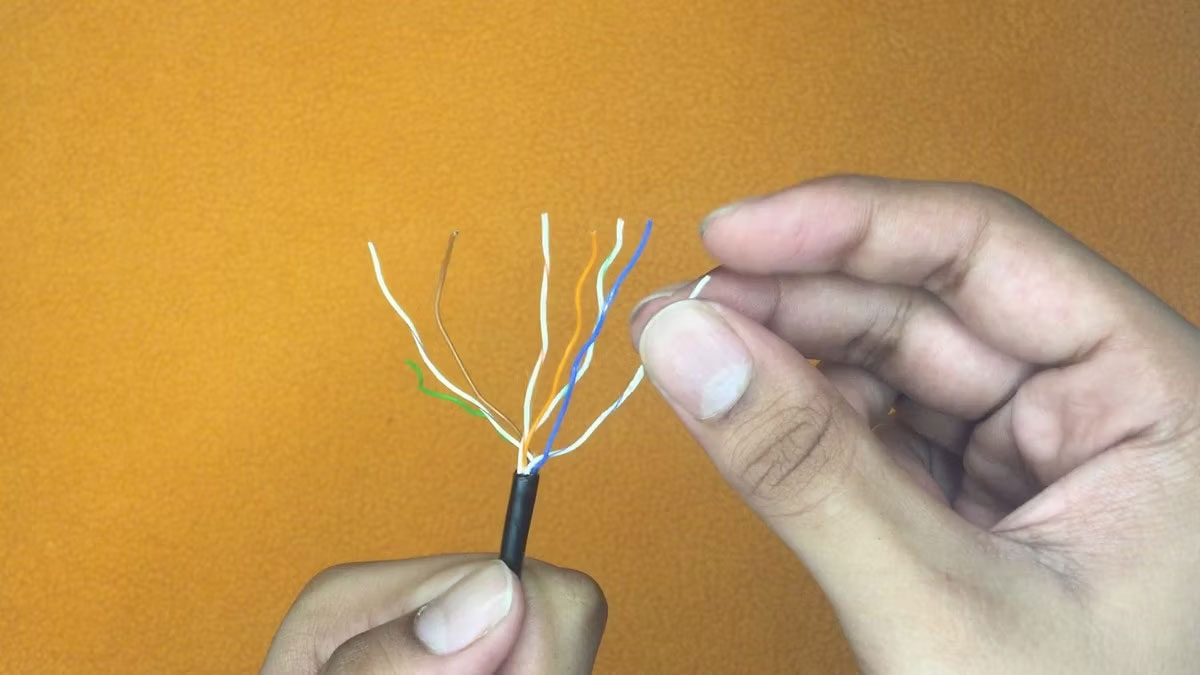

3. Cáp Ethernet có 4 cặp dây bên trong. Gỡ rời các cặp dây này.

4. Duỗi thẳng các dây và đặt chúng theo đúng thứ tự, theo mã màu T568B.

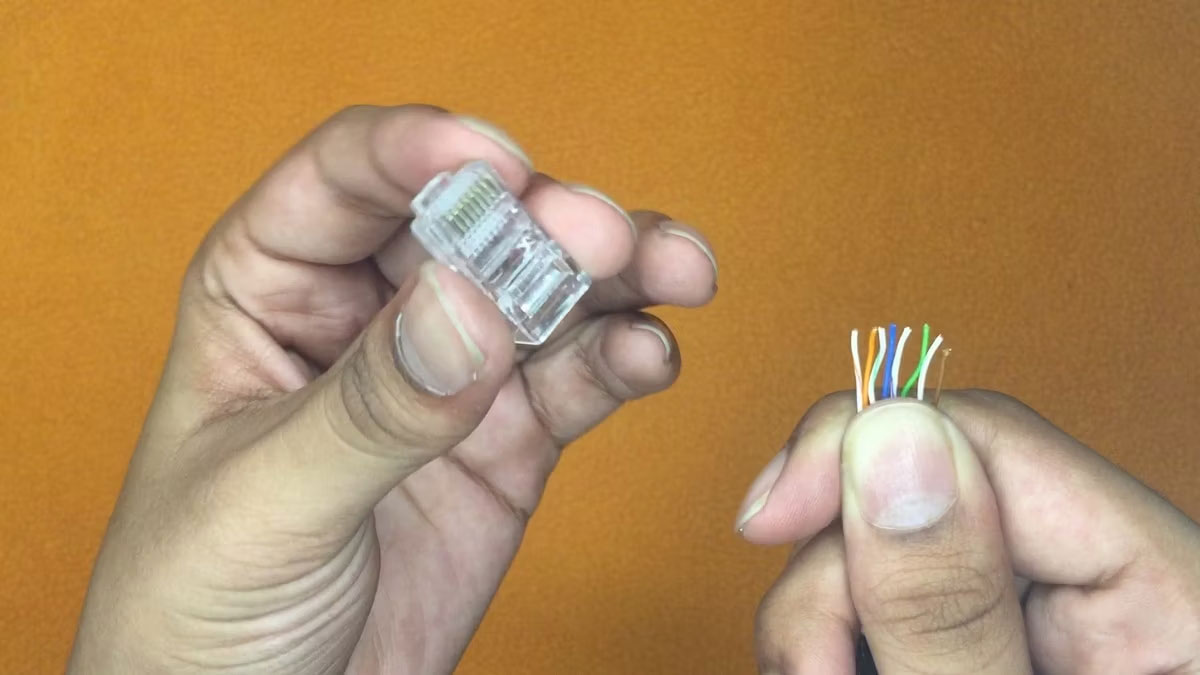

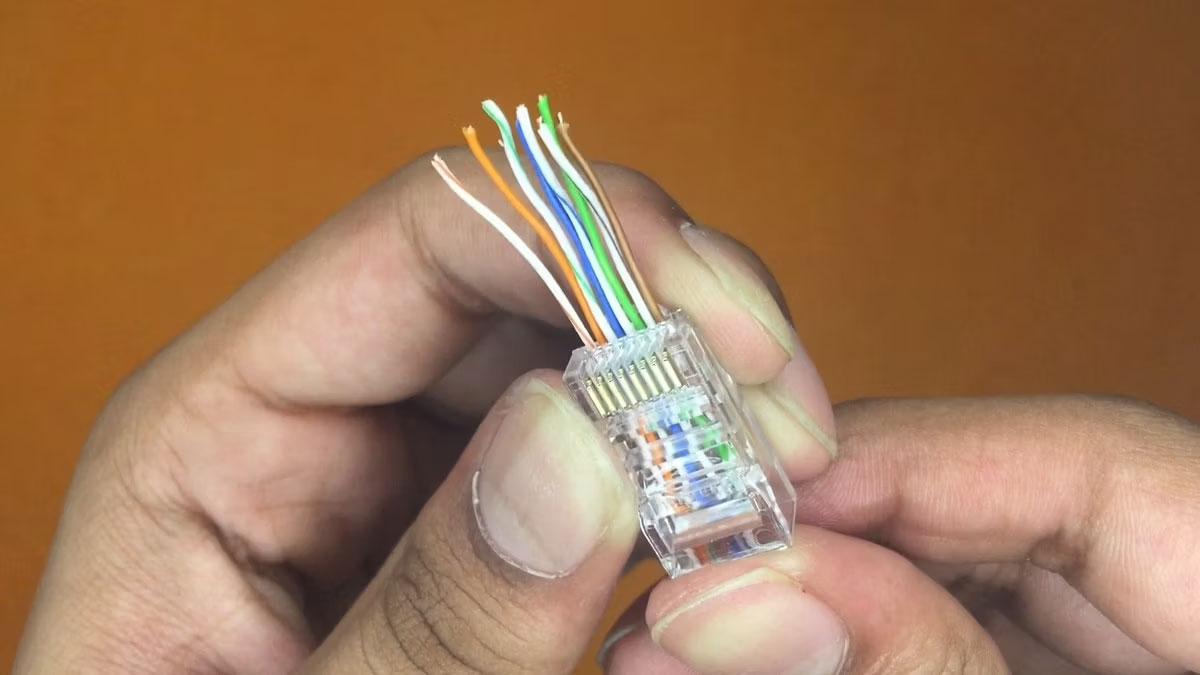

5. Đẩy cẩn thận các dây vào đầu nối RJ45. Bạn có thể dễ dàng biết được sự sắp xếp của các dây có đúng không thông qua đầu nối.

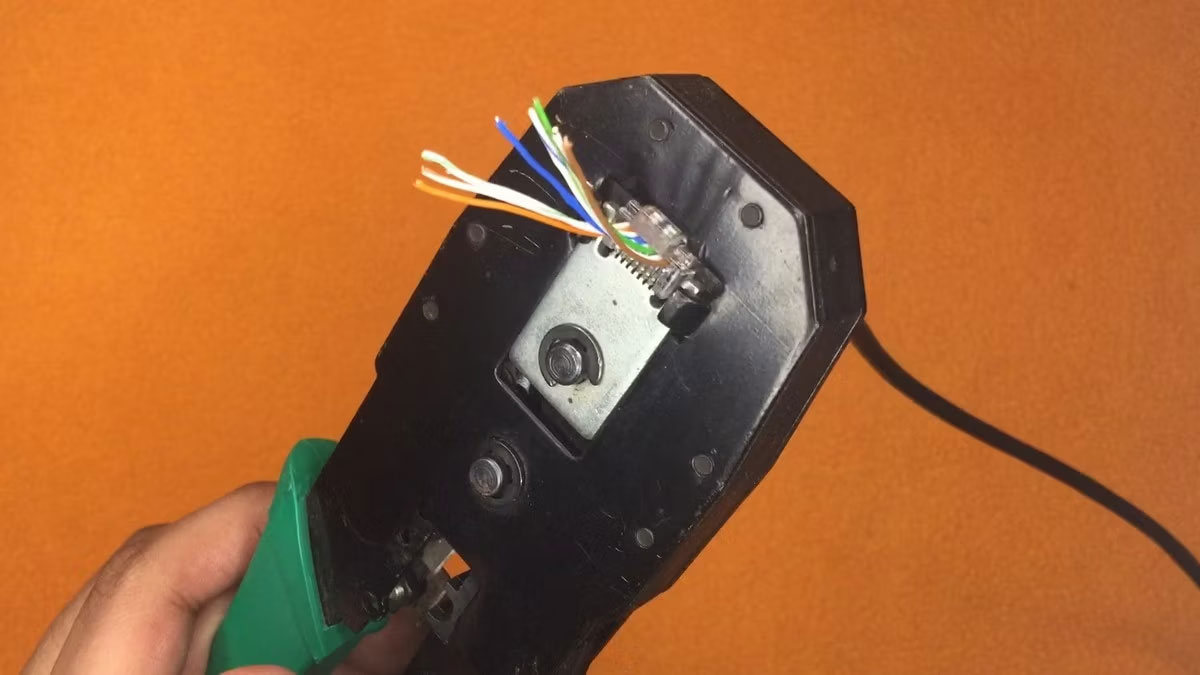

6. Đặt đầu nối RJ45 vào trong kìm bấm mạng, rồi ấn hết lực trong vài giây.

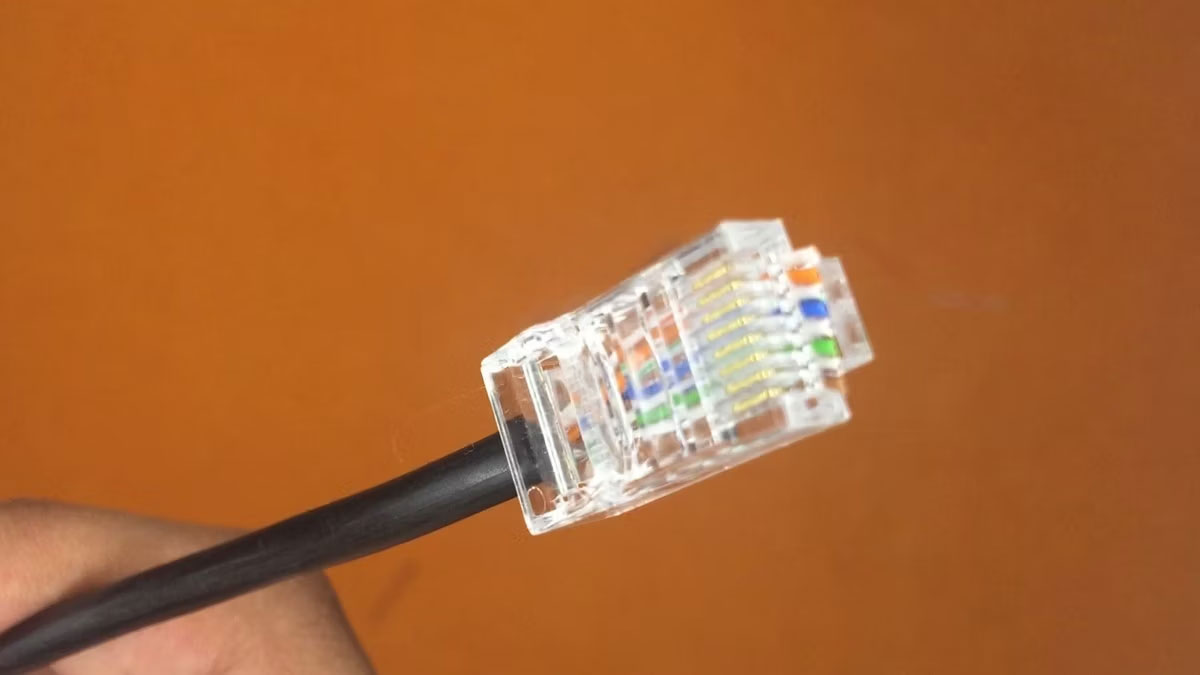

7. Cắt bỏ phần dây thừa bằng phần dao cắt của kìm bấm.

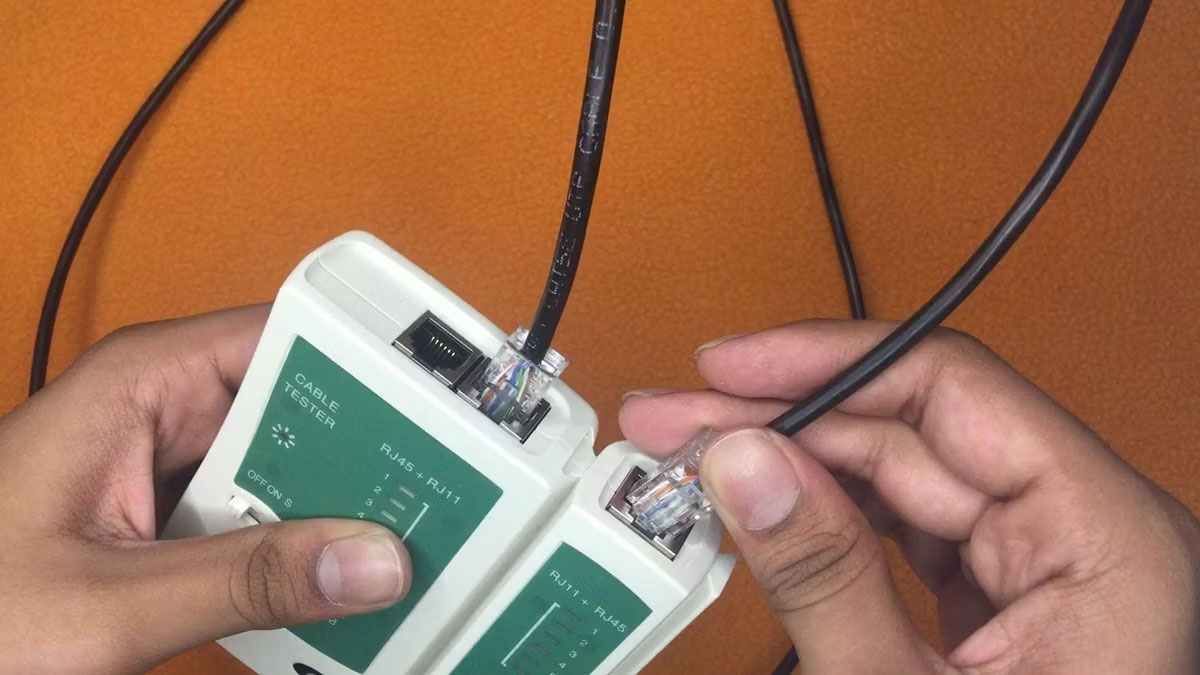

8. Bạn cần sử dụng thiết bị kiểm tra cáp để kiểm tra chất lượng của cáp. Hãy đưa các đầu của cáp Ethernet mới tạo vào thiết bị kiểm tra.

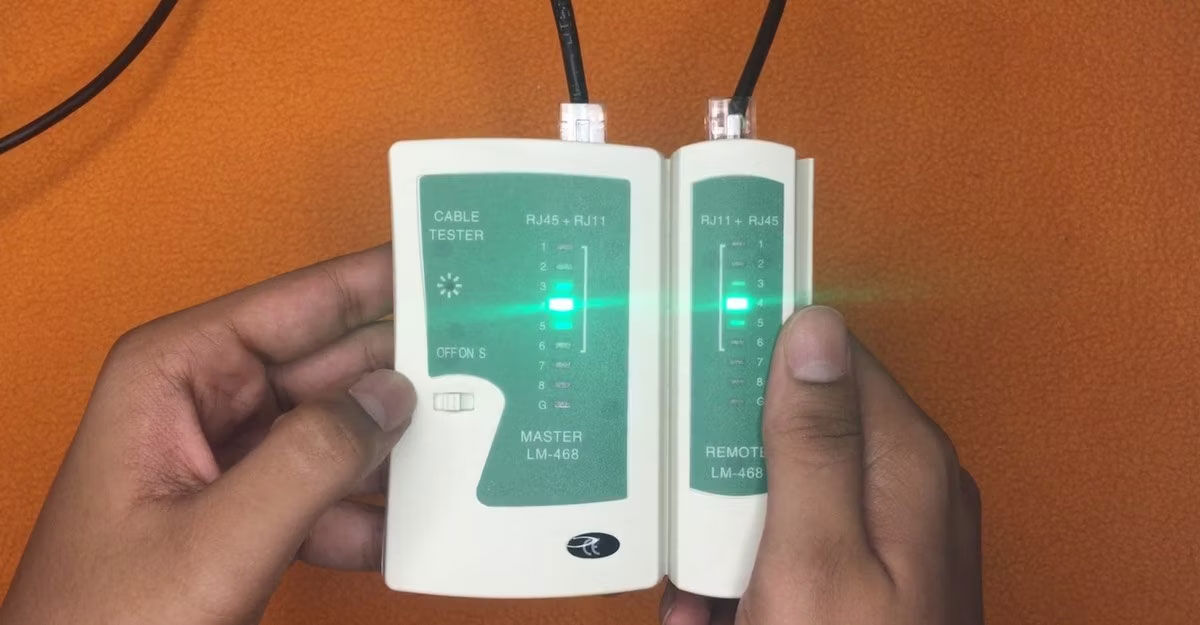

9. Bật máy kiểm tra và nó sẽ cho biết liệu các kết nối đã hoàn tất hay chưa. Các đèn LED sẽ phát sáng theo thứ tự trong khi máy kiểm tra từng chân một.

Cáp chéo

Cáp thẳng rất hữu ích khi kết nối cổng Ethernet của máy tính với router. Nhưng nếu bạn muốn kết nối hai máy tính mà không sử dụng bất kỳ thiết bị mạng nào ở giữa thì sao?

Để làm điều này, bạn cần sử dụng một loại dây đặc biệt, được gọi là cáp chéo. Một đầu cáp vẫn theo chuẩn T568B. Hệ thống dây của đầu kia sẽ khác: Các chân truyền (TX) kết thúc tại các chân nhận (RX) ở đầu kia. Điều này loại bỏ sự cần thiết của thiết bị mạng ở giữa.

Nhiều card Ethernet mới hơn có tính năng tự động cảm biến. Do đó, chúng sẽ tự động phát hiện sơ đồ chân. Điều này tạo điều kiện thuận lợi cho việc sử dụng cáp thẳng để dùng như cáp chéo. Tuy nhiên, nếu có thiết bị cũ, bạn sẽ cần một cáp chéo thực sự.

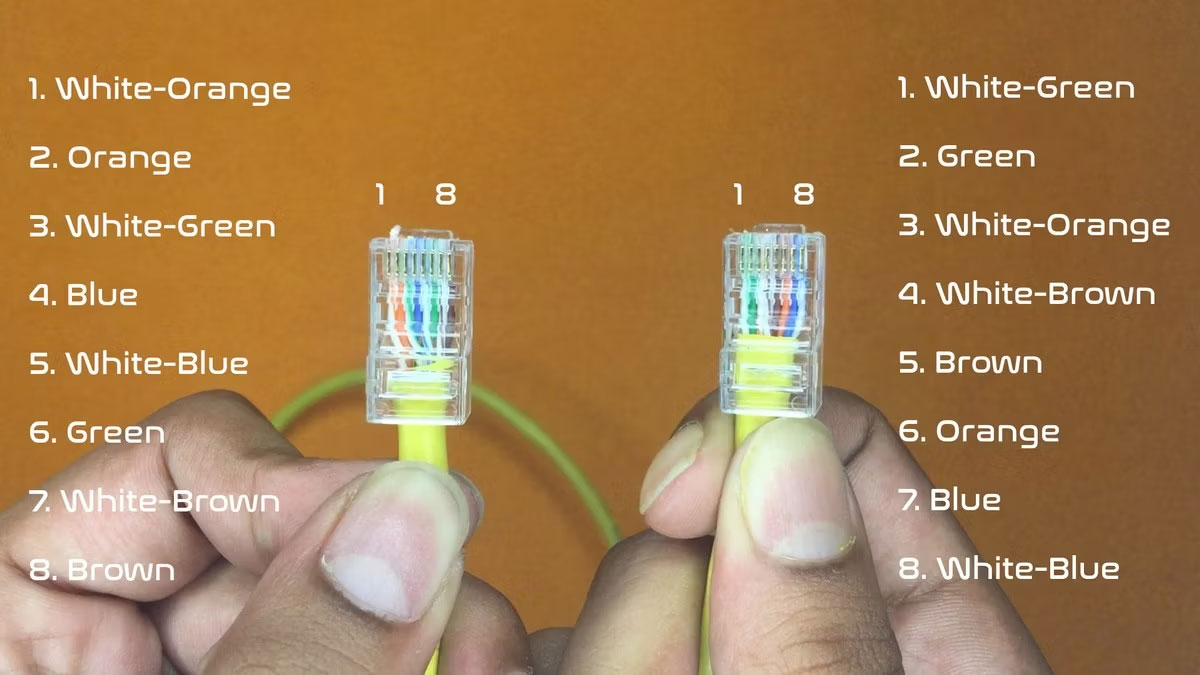

Hình bên dưới là sơ đồ chân của cáp chéo gigabit. Nó cũng tương thích ngược với các card Ethernet 100 Mbps. Giắc cắm bên trái là T568B; cái bên phải là giắc cắm có dây khác.

Quá trình bấm cáp là như nhau. Sau khi hoàn thành, hãy sử dụng thiết bị kiểm tra cáp để test các kết nối. Như bạn có thể thấy, đèn LED phát sáng theo cách sắp xếp chân cắm chéo.

Cáp chéo có tốc độ rất nhanh, thậm chí còn nhanh hơn cả cáp thẳng truyền dữ liệu qua router hoặc switch. Lý do là các switch có bộ nhớ buffer lưu trữ và chuyển tiếp dữ liệu. Cơ chế chéo không cần lưu trữ các gói, do đó nó có thể hoạt động ở tốc độ tối đa theo lý thuyết. Cáp chéo cũng được sử dụng để kết nối một hub với hub khác hoặc một switch với switch khác - về cơ bản là thiết bị tương tự.
