'Mổ bụng' MacBook Pro 2012

Sản phẩm này thu hút nhiều sự chú ý của người dùng do có màn hình Retina cho mật độ điểm ảnh lên tới 220 ppi trên diện tích 15,4 inch.

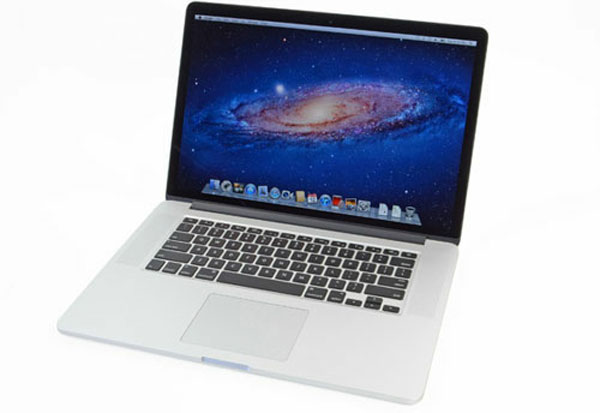

MacBook Pro 2012 được trang bị màn hình Retina độ phân giải siêu cao.

iFixit vừa đăng tải một loạt ảnh tháo rời phần cứng MacBook Pro thế hệ mới. Điểm đặc biệt của sản phẩm này là tấm nền màn hình IPS với độ phân giải siêu cao lên tới 2.880 x 1.800 pixel. Ngoài ra, máy còn được trang bị chip Intel Core i7 lõi tứ tốc độ 2,7GHz, RAM 8GB, ổ SSD 256GB cùng card đồ hoạ Nvidia GeForce GT 650M. MacBook Pro 2012 cho phép đặt hàng từ ngày 12/6 với giá là 2.199 USD.

Xem thêm ảnh "mổ bụng" MacBook Pro 2012 ở dưới đây.

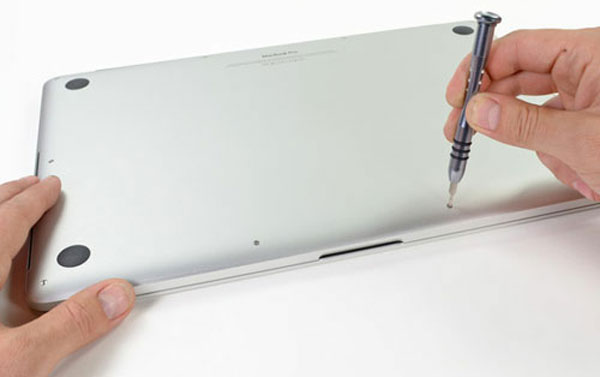

Dùng tua vít để mở ốc nằm ở đáy máy.

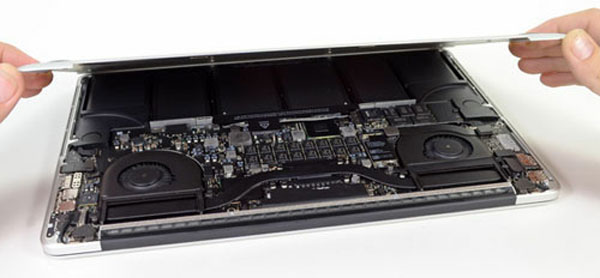

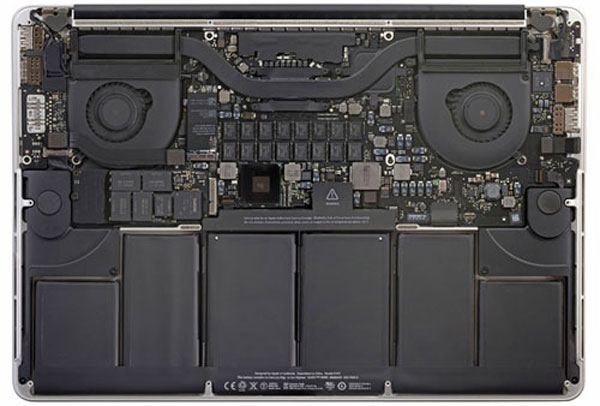

Tất cả phần cứng được lộ ra ngay sau khi lật nắp lưng lên.

Hệ thống phần cứng được dán seal bảo vệ.

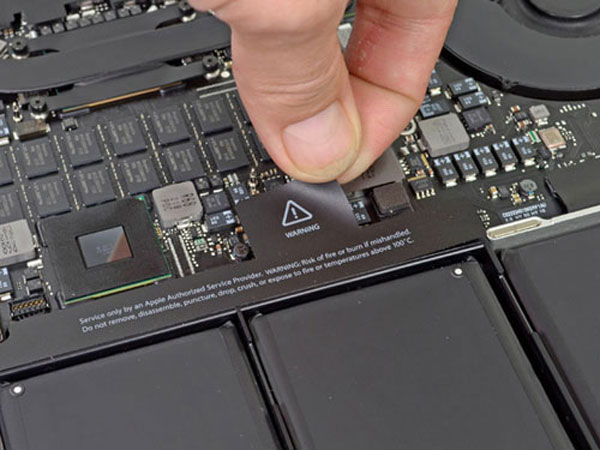

Bóc seal trước khi tháo phần cứng máy.

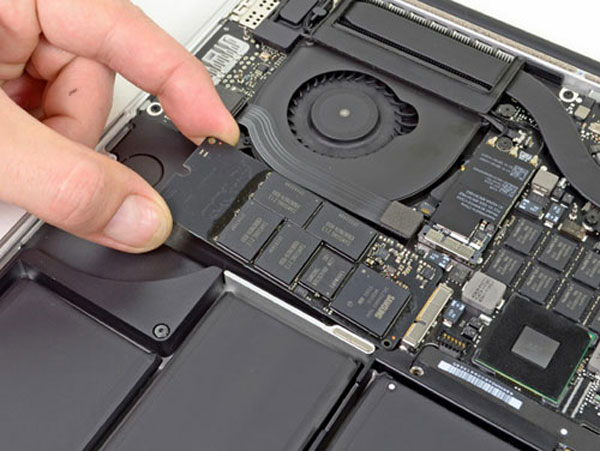

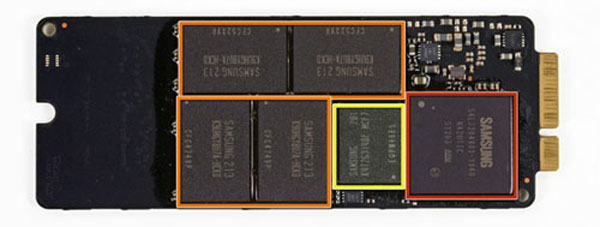

Module bộ nhớ flash 512GB của Samsung.

Các chip Samsung bao gồm:Samsung S4LJ204X01(đỏ), Samsung 213 K9UHGY8U7A (cam), Samsung 201 K4T263140F (vàng).

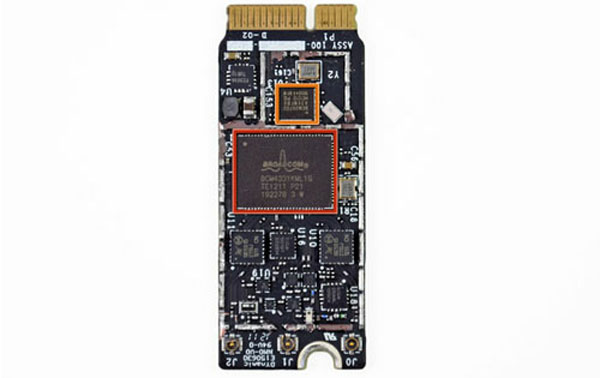

Card Airport được giữ nguyên thiết kế, bao gồm hai chip chính là Broadcom BCM4331 802.11n (đỏ) và Broadcom BCM20702 Bluetooth 4.0 (cam).

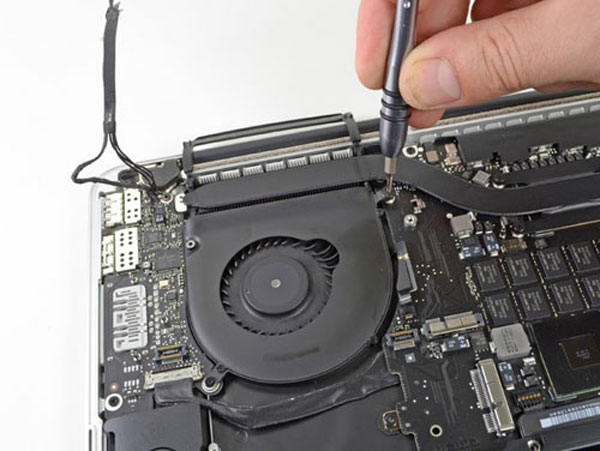

Tiếp tục dùng tua vít để tháo các phần linh kiện bên cạnh.

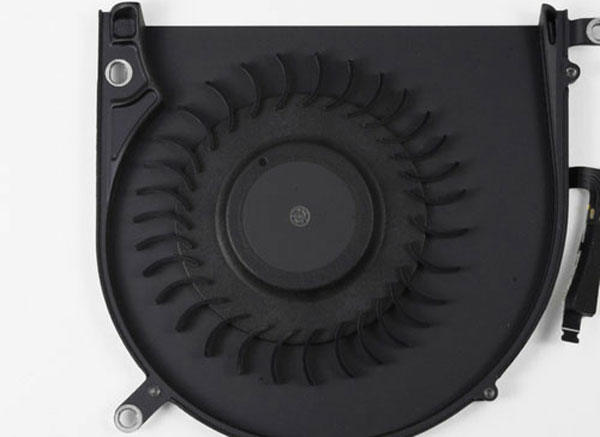

Quạt tản nhiệt dùng trên MacBook Pro 2012.

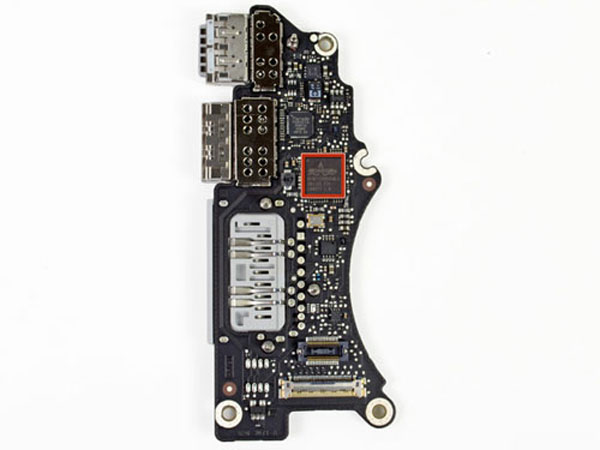

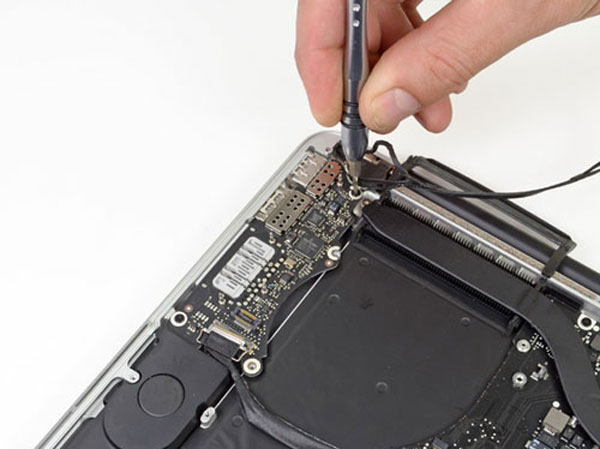

Tiếp đến là tháo rời bảng mạch I/O với hai cổng USB 3.0 và đầu đọc thẻ nhớ SD.

Bảng mạch này dùng controller đầu đọc thẻ nhớ Broadcom BCM57100

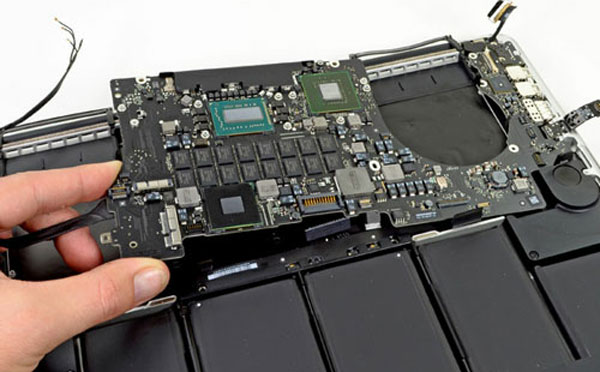

Tiếp tục tháo rời các phần linh kiện tản nhiệt sẽ thấy bảng mạch logic nằm ngay dưới.

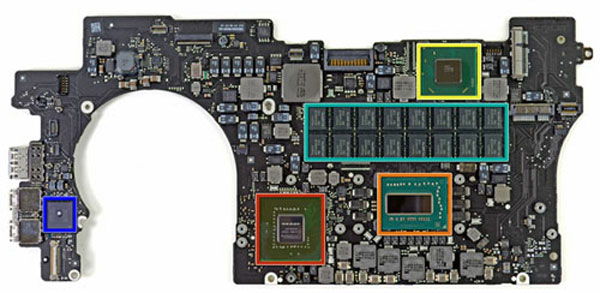

Card đồ hoạ NVIDIA GeForce GT 650M (đỏ), chip Intel Core-i7 3720QM 2.6 GHz (cam), Intel E208B284 Platform Controller Hub (vàng), Hynix H5TC2G83CFR DDR3L SDRAM (xanh lơ), Intel DSL3510L Thunderbolt controller (xanh nước biển)

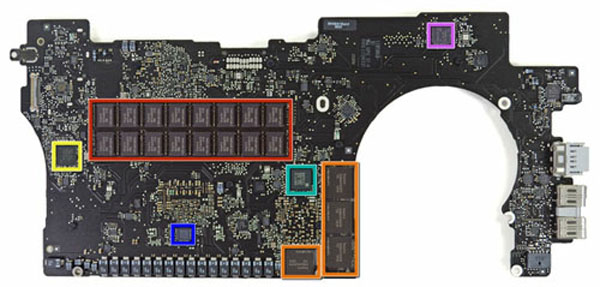

Ngoài ra, bảng mạch logic bao gồm: Hynix H5TC2G83CFR DDR3L SDRAM (đỏ), Hynix H5G02H24AFR (cam), microcontrollerTexas Instruments Stellaris LM4FS1AH (vàng), R4F2113 (xanh lơ), Maxim MAX15119 (xanh nước biển) và Cypress Semiconductor CY8C24794-24L (tím)

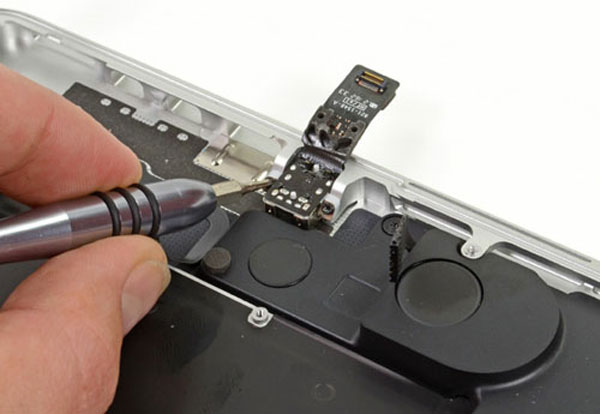

Tiếp tục tháo máy sẽ thấy giắc cắm tai nghe nằm ngay dưới phần trong ảnh.

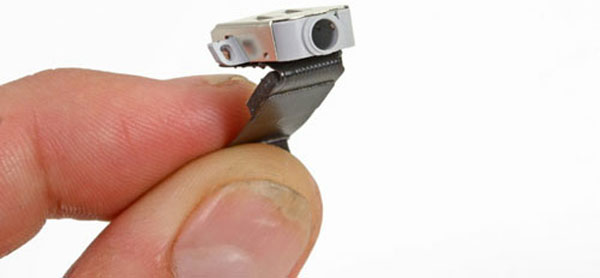

Giắc cắm tai nghe tích hợp trên MacBook Pro.

Ngay bên cạnh đó là loa ngoài.

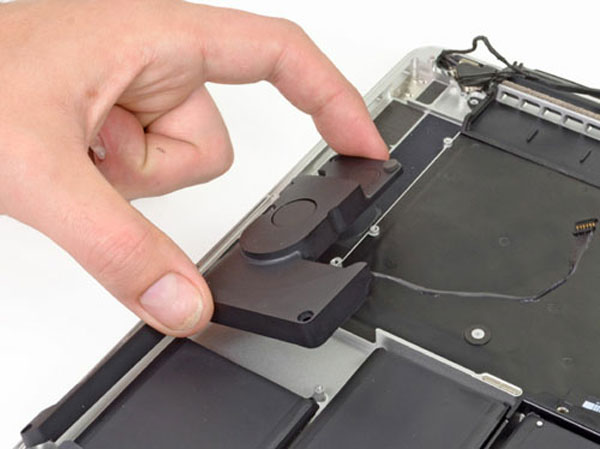

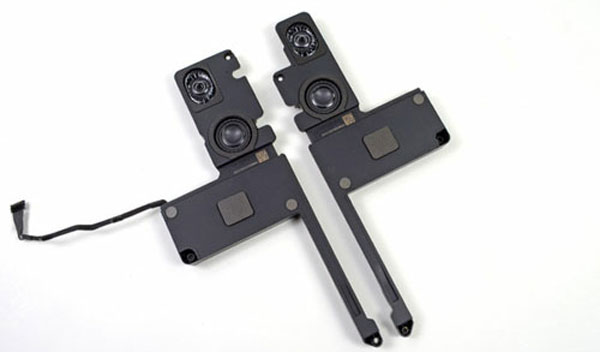

Bộ loa ngoài của MacBook Pro.

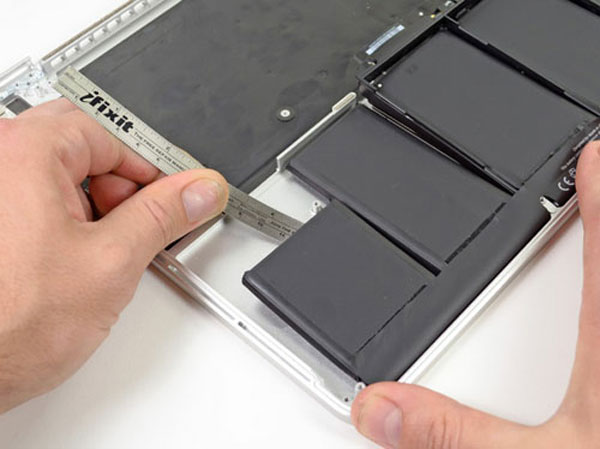

Pin đi kèm bị gắn chết theo máy và rất khó tháo rời.

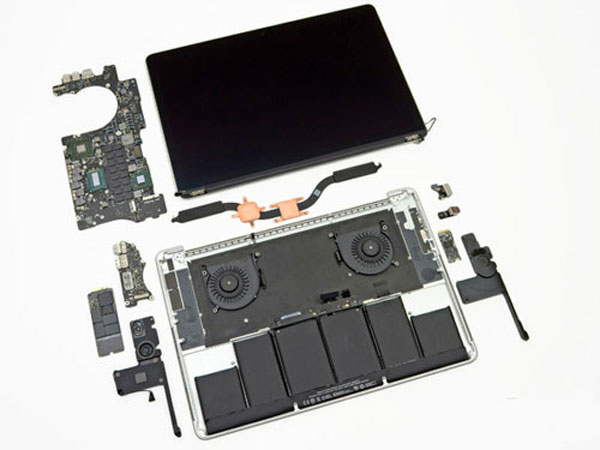

Sản phẩm sau khi tháo hoàn chỉnh.
