Trong phần 1 bạn đã được tìm hiểu về việc sử dụng Branch Office Connectivity Wizard để tạo kết nối VPN site to site giữa ISA 2006 Enterprise Edition tại trụ sở chính và văn phòng chi nhánh. Cũng trong phần một, chúng ta đã thảo luận về cơ sở hạ tầng mạng cốt lõi sử dụng trong loạt bài này, sau đó đi sâu vào chi tiết của các yêu cầu tiên quyết cho mạng riêng ảo site to site và cách gỡ lỗi một số vấn đề phổ biến trong VPN site to site.

Trong phần hai, chúng ta thực hiện cấu hình DNS server (máy chủ quản lý hệ thống tên miền) với các điểm vào DNS thích hợp cần thiết để giải pháp hoạt động và ngưng sử dụng DDNS để cổng vào mạng riêng ảo ISA Firewall không đăng ký giao diện VPN PPP trong DDNS. Sau đó là cài đặt CSS trên một máy chuyên dụng và tạo hai ISA Firewall Array trên CSS: một cho trụ sở chính và một cho chi nhánh.

Trong phần ba này chúng ta sẽ cài đặt các dịch vụ trên ISA Firewall của văn phòng chính và văn phòng chi nhánh.

Cài đặt các dịch vụ ISA Firewall tại trụ sở chính

Bây giờ chúng ta đã có CSS và các mảng Firewall Array được định nghĩa bên trong nó. Tiếp theo sẽ là cài đặt các dịch vụ trên ISA Firewall tại trụ sở chính và trỏ ISA Firewall main office cho CSS main office. Xin nhớ rằng, tất cả thông tin cấu hình của thành viên trong các mảng ISA Firewall được lưu trữ và lấy ra từ CSS. Bạn không thể tự cấu hình trực tiếp chúng. Tất cả cấu hình phải được thực hiện trên CSS và CSS sẽ cung cấp thông tin cấu hình này cho các thành viên mảng ISA Firewall.

Tường lửa tại trụ sở chính sẽ được cấu hình trong quá trình cài đặt để sử dụng máy tính CSS chuyên dụng. Đó cũng chính là nhà cung cấp CSS và cũng sẽ được cấu hình để liên kết với mảng Main trong cùng thời gian. System Policy sẽ được cấu hình tự động cho phép ISA Firewall liên lạc với cả CSS và Domain Controller. Chúng ta sẽ xem xét đến chính sách hệ thống này sau khi cài đặt các dịch vụ trên ISA Firewall chủ.

Thực hiện các bước sau:

1. Đưa đĩa cài ISA 2006 vào ổ đọc, chờ một vài phút menu autorun (tự động chạy sau khi nhận đĩa) sẽ xuất hiện. Nếu menu này không xuất hiện, kích đúp vào file ISAAutorun.exe có trong các thư mục của đĩa.

2. Trên menu autorun ISA, kích vào liên kết Install ISA Server 2006.

3. Trên trang Welcome to the Installation Wizard for Microsoft ISA Server 2006, kích Next.

4. Trên trang License Agreement, chọn I accept the terms in the license agreement và kích Next.

5. Nhập thông tin khách hàng và mã số sản phẩm trên trang Customer Information và kích Next.

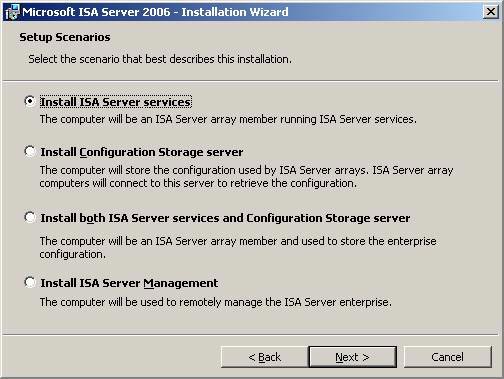

6. Trên trang Setup Scenarios, chọn Install ISA Server Services và kích Next.

Hình 1

7. Chấp nhận các thiết lập mặc định trên trang Component Selection và kích Next.

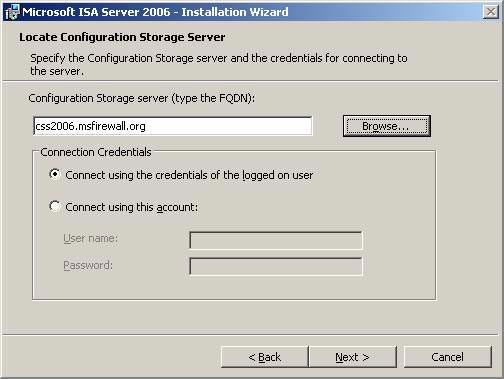

8. Trên trang Locate Configuration Server, nhập FQDN cho máy CSS, ở ví dụ này là css2006.msfirewall.org. Chúng ta sẽ nhập thông tin này trong hộp Configuration Storage server (type the FQDN). Ở khung Connection Credentials, chọn Connect using the credentials of the logged on user nếu bạn đăng nhập hệ thống với vai trò của người quản trị miền. Nếu không, chọn Connect using this account và nhập thông tin nhân dạng để thẩm định cho phù hợp. Ở ví dụ này chúng ta sẽ sử dụng vai trò quản trị. Vì thế lựa chọn ở đây là Connect using the credentials of the logged on user, kích Next.

Hình 2

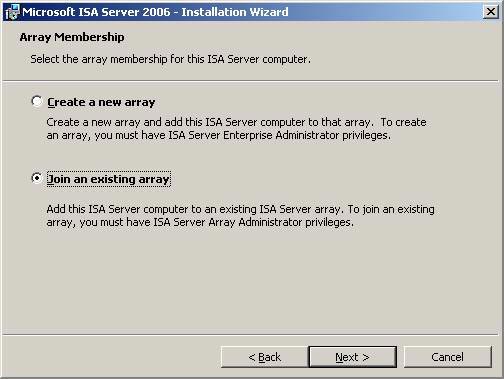

9. Trên trang Array Membership, chọn Join an existing array và kích Next.

Hình 3

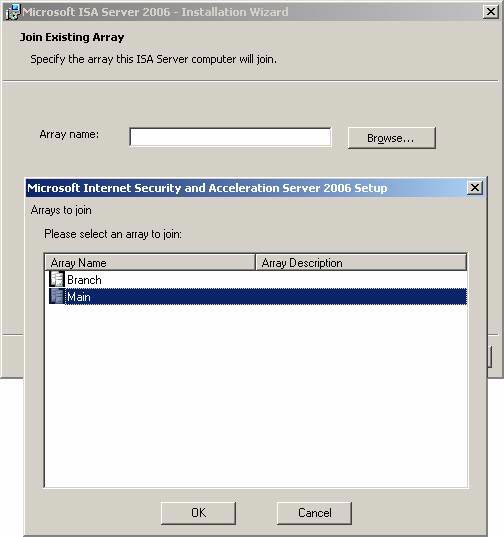

10. Trên trang Join Existing Array, ấn nút Browser. Hộp thoại Arrays to Join xuất hiện, cung cấp danh sách các mảng có thể dùng. Chọn Main và bấm OK.

Hình 4

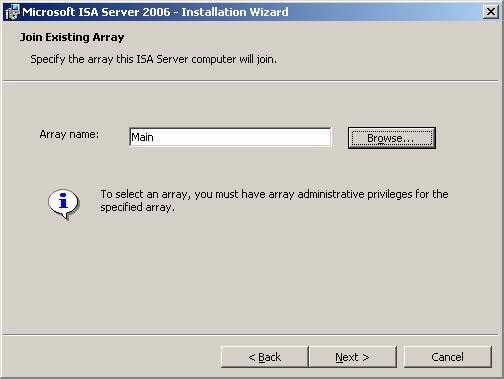

11. Kích Next trên trang Join Existing Array.

Hình 5

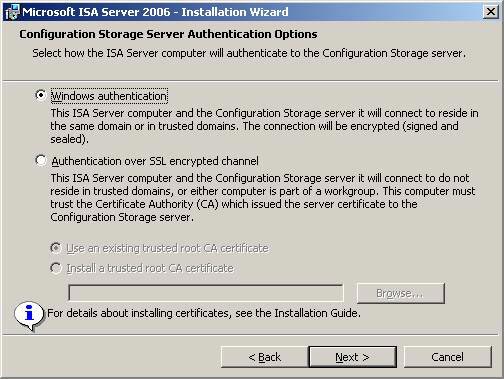

12. Trên trang Configuration Storage Server Authentication Options, chọn cách thức ISA Firewall thẩm định CSS. Có hai tuỳ chọn cho bạn: Windows authentication (thẩm định trong Windows) và Authentication over SSL encrypted channel (thẩm định qua kênh mã hoá SSL). Thường thì tuỳ chọn thứ nhất hay hơn, vì nó đòi hỏi ISA Firewall và CSS phải nằm trong cùng một domain, là cấu hình an toàn nhất. Nếu bạn bị đe doạ bởi “những kẻ xâm phạm mạng” hay “đội bảo mật” không hiểu thấu đáo về ISA Firewall, hay không biết tại sao hệ điều hành lại là Windows 95 cài đặt Zone Alarm, bạn có thể đã bị mắc kẹt với ISA hoặc cả ISA Firewall không phải là thành viên của domain. Trong trường hợp đó bạn sẽ phải dùng máy thẩm định chứng chỉ và kênh mã hoá SSL.

    Nếu gặp vấn đề khi dùng kiểu thẩm định qua SSL, bạn cần cài đặt chứng chỉ CA của máy phát hành chứng chỉ cho CSS trên thiết bị ISA Firewall.

    Trong ví dụ hiện tại của chúng ta, cả ISA Firewall và CSS đều là thành viên miền. Vì thế không cần phải lo lắng về các chứng chỉ, chỉ cần chọn Windows authentication và kích Next.

Hình 6

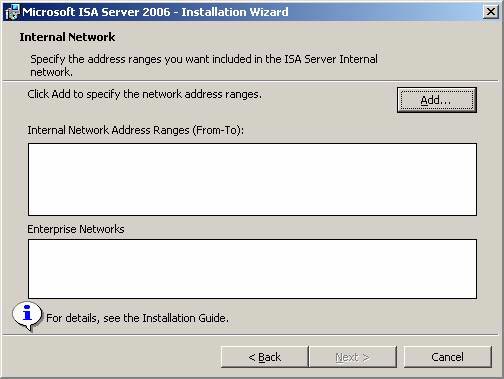

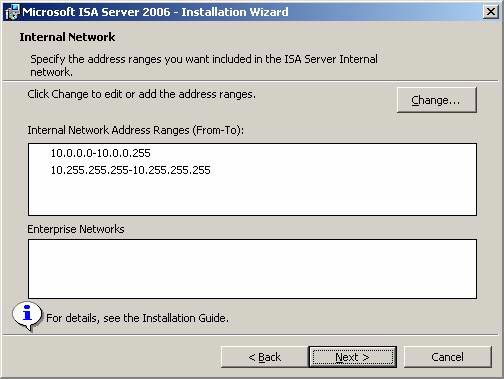

13. Trên trang Internal Network, định nghĩa địa chỉ IP theo mạng nội bộ mặc định (default Internal Network). Mạng nội bộ mặc định là mạng chứa các Domain Controller và nhiều server cơ sở hạ tầng then chốt khác như DNS, WINS, các dịch vụ thẩm định. Kích vào nút Add.

Hình 7

14. Trên trang Addresses, kích vào nút Add Adapter.

Hình 8

15. Trong hộp thoại Select Network Adapters, đánh dấu chọn vào ô bên cạnh NIC thể hiện giao diện nội bộ của ISA Firewall. Ở ví dụ này, tôi đặt lại tên các NIC để dễ nhận dạng. Nhớ rằng bạn cần làm nhiều việc hơn là chỉ kích vào tên NIC. Bạn cần đánh dấu chọn trong ô checkbox. Kích OK.

Hình 9

16. Kích OK trong hộp thoại Select Network Adapters, rồi bấm OK tiếp trong hộp thoại Addresses; sau đó kích Next trên trang Internal Network.

    Chú ý là phạm vi địa chỉ IP ở đây là theo định nghĩa của mạng nội bộ mặc định. Nếu bạn thấy các địa chỉ này không có trong danh sách, có nghĩa là bạn đã không cấu hình bảng định tuyến trên ISA Firewall để định hướng sang các ID mạng khác nằm sau giao diện nội be của ISA Firewall. Khi đó, thoát chương trình cài đặt và cấu hình lại bảng định tuyến để nó chứa tất cả ID mạng nội bộ. Khởi động lại chương trình cài đặt để tiếp tục.

Hình 10

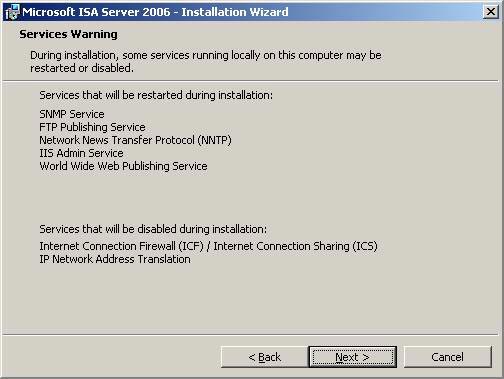

17. Trang Services Warning thông báo cho bạn biết rằng trong quá trình cài đặt, chương trình sẽ tạm ngưng dịch vụ SNMP Service, FTP Publishing Service, NNTP Service, IIS Admin Service và World Wide Web Publishing Service. Với một chương trình cài đăt ISA Firewall triển khai chính xác, không có dịch vụ nào trong số các dịch vụ trên (ngoại trừ SNMP) được cài đặt trên ISA Firewall. Nếu muốn có thủ tục cài cho các đối tượng SNMP MIB, bạn cần cài đặt dịch vụ SNMP trên ISA Firewall trước khi khởi động chương trình Setup. Kích Next để tiếp tục.

Hình 11

18. Kích Install.

Hình 12

19. Thanh tiến trình xuất hiện, cung cấp thông tin tình trạng cài đặt và các thủ tục đang diễn ra.

Hình 13

20. Kích Finish trên trang Installation Wizard Completed khi kết thúc.

Hình 14

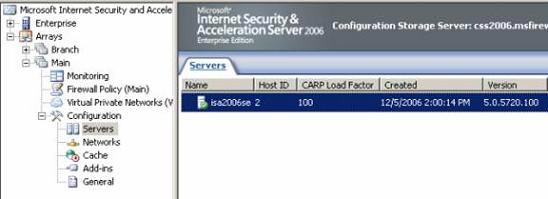

21. Vào máy CSS, mở console ISA Firewall ra. Mở rộng nút Arrays, sau đó là nút mảng Main > Configuration > Servers. Bạn sẽ thấy tên của ISA Firewall main office ở đó và dấu kiểm màu xanh trên biểu tượng, tức là hoạt động liên lạc giữa CSS và ISA Firewall main office đang hoạt động một cách chính xác.

Hình 15

Cài đặt CSS cục bộ và các dịch vụ tường lửa trên Branch Office ISA Firewall

Một trong những vấn đề chính các admin ISA 2004 Firewall gặp phải khi triển khai cho văn phòng chi nhánh là sự phức tạp của nó. Các admin cần một số phương thức dự phòng thiết bị ISA Firewall branch office tại trụ sở chính và cần một hộp sẵn sàng để triển khai tại chi nhánh. Tính phức tạp của cấu hình ngày càng tăng vì nhiều admin ISA Firewall nhận ra rằng quan hệ thành viên miền là yếu tố bảo mật then chốt cùng với yêu cầu về độ linh hoạt. Biến một ISA Firewall nhánh thành đích đến cho thành viên miền VPN site to site là rất khó và đòi hỏi các admin giàu kinh nghiệm mới làm được.

ISA Firewall 2006 đã giải quyết vấn đề này với Branch Office Connectivity Wizard. Chương trình cài đặt Wizard cho phép bạn cung cấp dự phòng ISA Firewall nhánh tại văn phòng chính và gắn nó vào văn phòng nhánh. Người dùng chuyên nghiệp tại văn phòng nhánh có thể sẽ được cung cấp các hướng dẫn về cách cắm vào nguồn, cáp mạng và cách chạy Branch Office Connectivity Wizard.

Người dùng không cần thực hiện bất kỳ quyết định nào vì ISA Firewall dự phòng có chứa một file trả lời, cung cấp tất cả trả lời của Branch Office Connectivity Wizard. Họ chỉ cần khởi động ứng dụng và thực hiện các click qua màn hình. Wizard sẽ thiết lập kết nối VPN, liên kết ISA Firewall với miền, khởi động lại và kết nối tới CSS, mảng chính xác.

Trước khi gắn hộp vào văn phòng nhánh, bạn nên cài đặt CSS cục bộ và các dịch vụ ISA Firewall trên tường lửa nhánh. Điều này đòi hỏi bạn phải gán các địa chỉ IP vào giao diện nội bộ và bên ngoài sẽ được dùng tại văn phòng nhánh. Tất cả các NIC cần được kết nối tới hub hoặc switch trong quá trình cài đặt. Trước khi cài phần mềm ISA Firewall, bạn cần gán cho máy địa chỉ cục bộ hợp lệ và cổng vào mặc định để có thể cài đặt tất cả các bản Windows Update.

Sau khi cài các bản update, bạn cần thay đổi thông tin địa chỉ IP trên các NIC của ISA Firewall sao cho khớp với số sẽ được dùng tại văn phòng chi nhánh.

Thực hiện theo các bước sau:

1. Đưa đĩa cài ISA 2006 Firewall vào máy nhánh và chờ menu autorun. Nếu menu autorun không xuất hiện, kích đúp lên file ISAAutorun.exe nằm trong các thư mục của đĩa. Kích vào liên kết Install ISA Server 2006.

2. Kích Next trên trang Welcome to the Installation Wizard for Microsoft ISA Server 2006.

3. Chọn I accept the terms in the license agreement trên trang License Agreement. Kích Next.

4. Nhập thông tin khách hàng và mã số sản phẩm trên trang Customer Information và kích Next.

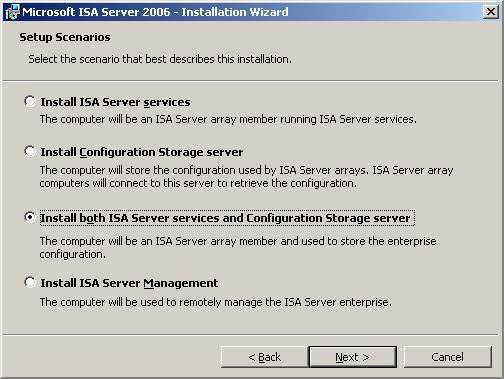

5. Trên trang Setup Scenarios, chọn Install both ISA Server services and Configuration Storage server và kích Next.

Hình 16

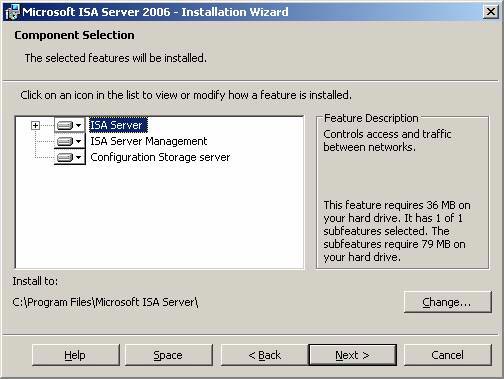

6. Chấp nhận các thiết lập mặc định trên trang Component Selection và kích Next.

Hình 17

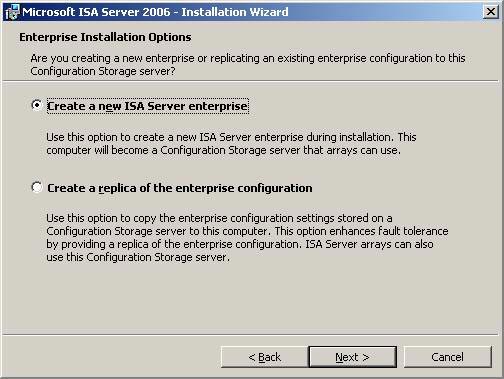

7. Trên trang Enterprise Installation Options, chọn Create a new ISA Server enterprise. Chúng ta cần thực hiện điều này vì máy cần được cấu hình như một server đơn là thành viên mảng CSS cục bộ trước khi chạy Branch Office Connectivity Wizard để liên kết máy tới miền và cấu hình sử dụng CSS tại văn phòng chính. Kích Next.

Hình 18

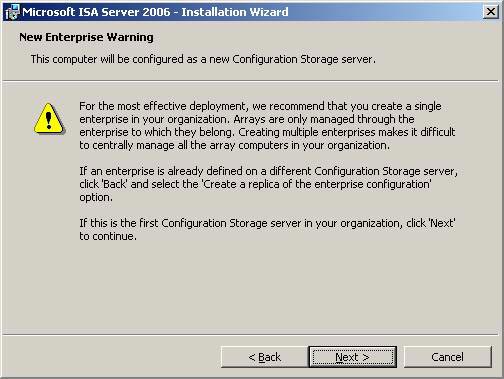

8. Trên trang New Enterprise Warning có một số thông tin liên quan đến việc tạo các ISA Firewall Enterprise mới. Thông tin này không áp dụng cho cấu hình hiện tại của chúng ta. Kích Next.

Hình 19

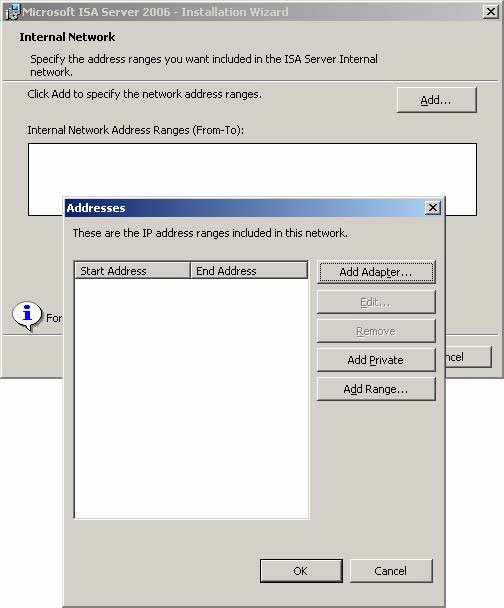

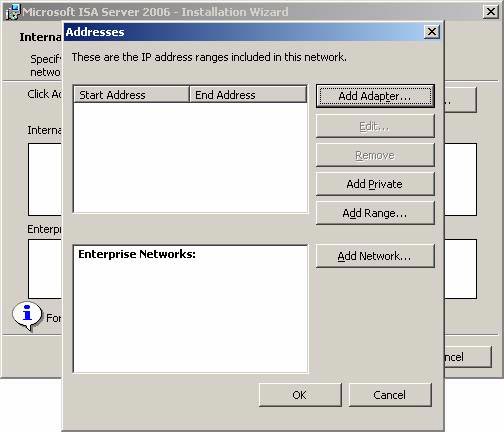

9. Trên trang Internal Network, kích vào nút Add. Trong hộp thoại Addresses, kích Add Adapter.

Hình 20

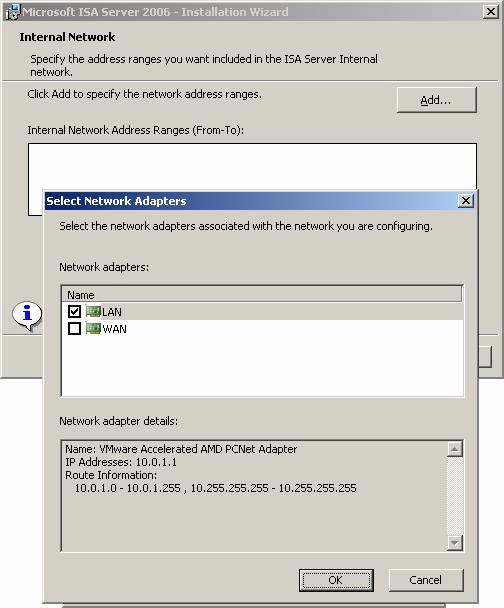

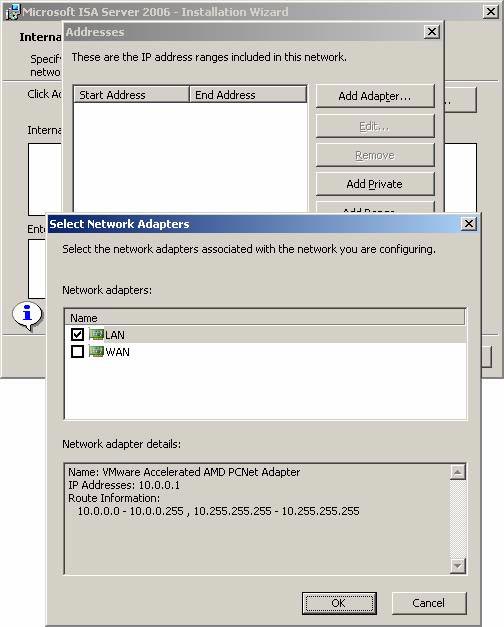

10. Trong hộp thoại Select Network Adapters, đánh dấu kiểm vào hộp checkbox đặt cạnh giao diện nội bộ của ISA Firewall nhánh. Các địa chỉ IP định nghĩa Internet Network (mạng nội bộ) mặc định tại văn phòng chi nhánh sẽ xuất hiện trong khung ở hộp thoại Network adapter details này. Nếu thông tin đưa ra không chính xác có nghĩa là bảng định tuyến trên ISA Firewall nhánh chưa được cấu hình đúng. Nếu có nhiều ID mạng đặt sau giao diện nội bộ của ISA Firewall nhánh, bạn phải cấu hình bảng định tuyến cho các mạng này trước khi cài đặt ISA Firewall. Nếu chưa thực hiện điều này, thoát chương trình cài, thực hiện thông tin vào trên bảng định tuyến cho chính xác và khởi động lại ISA Firewall Installation Wizard.

    Trong ví dụ này tôi đặt tên các NIC để giúp xác định dễ dàng hơn. Đặt dấu kiểm trong hộp checkbox cạnh giao diện nội bộ và kích OK.

Hình 21

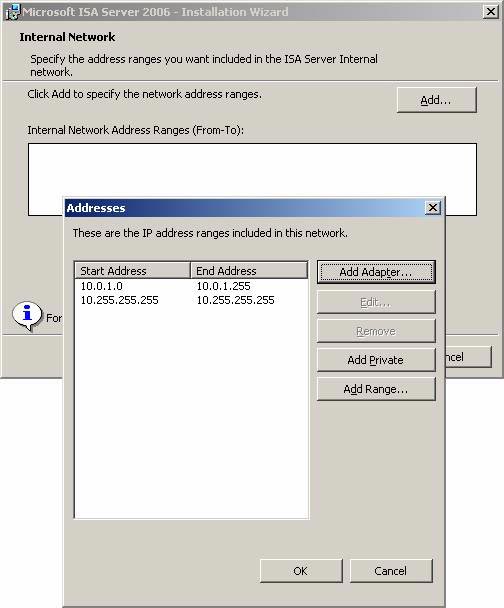

11. Kích OK trong hộp thoại Addresses.

Hình 22

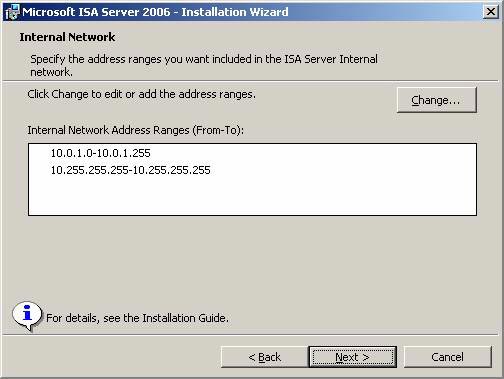

12. Các địa chỉ định nghĩa Internet Network mặc định bây giờ xuất hiện trên trang Internet Network. Kích Next.

Hình 23

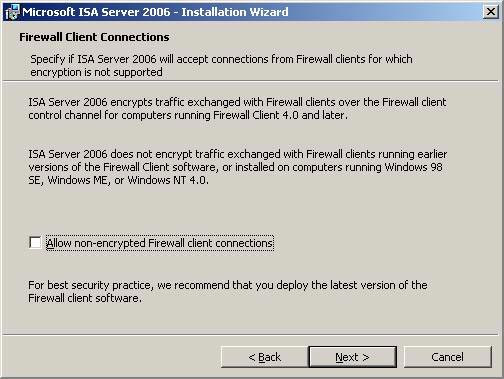

13. Trên trang Firewall Client Connections, chấp nhận các thiết lập mặc định không cho phép các kết nối client Firewall không mã hoá tới ISA Firewall và kích Next.

Hình 24

14. Trên trang Service Warning, có một số thông tin thông báo cho bạn biết các dịch vụ SNMP Service, FTP Publishing Service, NNTP Service, IIS Admin Service và World Wide Web Publishing Service sẽ được ngừng lại trong quá trình cài đặt. Sẽ không có bất kỳ dịch vụ nào được cài đặt trong ISA Firewall, ngoại trừ SNMP. Nếu muốn dùng các đối tượng Firewall MIB, đầu tiên phải có SNMP trên thiết bị ISA Firewall trước khi cài phần mềm ISA Firewall. Kích Next.

Hình 25

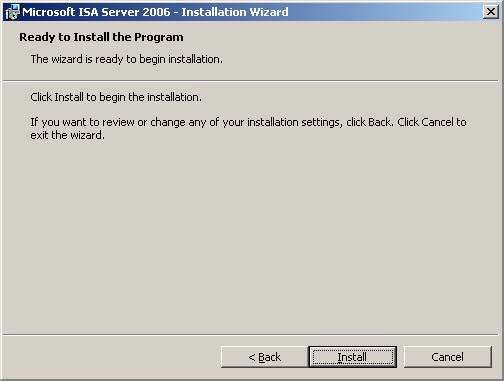

15. Kích Install để hoàn chính quá trình cài đặt.

Hình 26

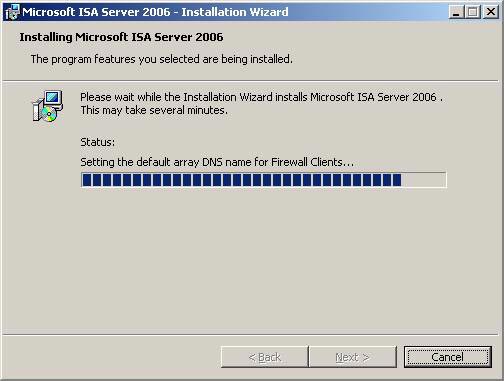

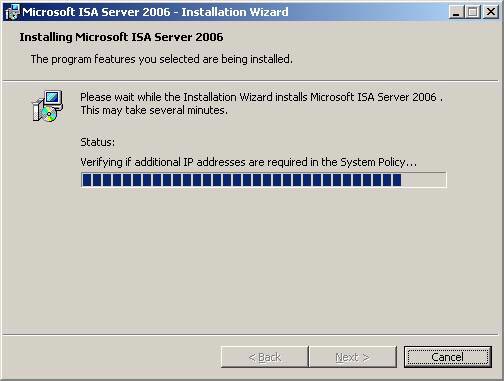

16. Một thanh tiến trình xuất hiện hiển thị trạng thái hiện tại của quá trình cài và hoạt động nào đang diễn ra.

Hình 27

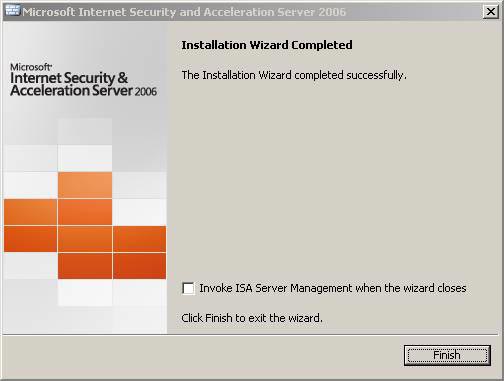

17. Kích vào nút Finish trên trang Installation Wizard Completed để kết thúc.

Hình 28

18. Đóng cửa sổ Internet Explorer hiển thị trang Protect ISA Server Computer và khởi động lại máy tính ISA Firewall nhánh.

Đến bây giờ, ISA Firewall nhánh hầu như đã sẵn sàng gắn văn phòng chi nhánh. Tuy nhiên, trước khi thực hiện điều này chúng ta phải tạo file trả lời trên máy tính CSS văn main office và tạo fiel trả lời tới gốc của ổ C: trên ISA Firewall nhánh. Sau khi hoàn chỉnh bước này, chúng ta có thể gắn hộp vào văn phòng nhánh.

Tóm tắt

Trong phần ba của loạt bài sử dụng Branch Office Connectivity Wizard để tạo kết nối site to site giữa các cổng vào mạng riêng ảo ISA 2006 Firewall VPN tại văn phòng chính và văn phòng chi nhánh, chúng ta đã xem xét các thủ tục cài đặt dịch vụ ISA Firewall main office trên ISA Firewall tại trụ sở chính và kết hợp ISA Firewall với mảng ISA Firewall main office. Sau đó là cài đặt CSS cục bộ và các dịch vụ ISA Firewall trên ISA Firewall nhánh. Điều này cho phép tạo ISA Firewall nhánh dự trữ tại văn phòng chính trước khi gắn nó với văn phòng nhánh. Trong phần tiếp theo của loạt bài này, chúng ta sẽ tạo kết nối mạng riêng ảo tại văn phòng chính thông qua tạo Remote Network (mạng từ xa). Sau đó là tạo file trả lời cho người dùng Power User tại văn phòng nhánh tạo kết nối VPN tới văn phòng chính.
