Quản trị mạng Windows bằng Script - Phần 8: Xử lý lỗi kịch bản điều khiển từ xa bằng Network Monitor 3.0

Phần 1: Những khái niệm cơ bản
Phần 2: Hoàn chỉnh script
Phần 3: Hiểu về WMI
Phần 4: Sử dụng Win32_NetworkAdapterConfiguration
Phần 5: Vượt qua thử thách
Phần 6: Những bước đầu tiên về scripting remote
Phần 7: Xử lý sự cố lỗi

Mitch Tulloch

Trong phần 7, chúng ta đã bắt đầu xử lý sự cố lỗi xuất hiện khi cố gắng thay đổi từ xa địa chỉ IP trên máy tính XP bằng kịch bản ChangeIPAddress.vbs được phát triển từ trước. Lỗi đó là:

SWbemObjectEx: The remote procedure call failed

Trong phần trước chúng tôi đã đề cập rằng chúng tôi đã liên hệ với một số chuyên gia có uy tín trong việc xử lý lỗi này, và câu trả lời tốt nhất nhận được đó là hotfix có thể làm hỏng chức năng WMI và kết quả là kịch bản này đã làm việc nhưng kèm với nó có một lỗi.

Một độc giả đã liên hệ với tôi với lời nhận xét dưới đây:

Theo tôi đây không phải lỗi trong hotfix. Hãy chú ý rằng bạn đang thay đổi địa chỉ IP của XP2. Thủ tục gọi từ xa đã thất bại vì nó mất kết nối với XP2 trên địa chỉ gốc(172.16.11.43). Sau đó nó phụ thuộc vào thời gian (khoảng 1 phút) để tìm kiếm cho XP2 địa chỉ IP mới (172.16.11.65) trước khi bỏ địa chỉ cũ. Hãy hình dung bạn chỉ thâm nhập vào một máy chủ như quản trị viên và thay đổi địa chỉ IP của máy chủ. Bạn sẽ mất kết nối? Nó sẽ treo trong chốc lát. Nhưng việc thay đổi cổng mặc định trên máy chủ sẽ không ngắt kết nối đang tồn tại (thừa nhận bạn thực hiện điều này từ cùng một subnet). Nếu cố gắng thay đổi thiết lập cổng mặc định từ một vị trí ở xa thì bạn phải chịu bị giữ chậm.

Vậy làm thế nào để chúng ta có thể kiểm tra lời giải thích này?

Sử dụng Network Monitor 3.0

Microsoft gần đây đã phát hành một phiên bản Network Monitor mới, công cụ này là một phần của Microsoft Systems Management Server. Network Monitor 3.0 có vài cải tiến so với phiên bản trước, cụ thể là:

Cải thiện giao diện người dùng hiển thị các khung khi chúng đang hoạt động theo thời gian thực.
Nhiều phiên capture đồng thời và capture đồng thời trên nhiều adapter mạng.
Khả năng hiển thị “cuộc đàm thoại” mạng, nghĩa là các session protocol cụ thể.
Hỗ trợ cho Vista, Windows XP và Windows Server 2003 (cả 32 bit và 64 bit).
Panel lọc mới cho phép bạn sử dụng các bộ lọc chỉ định.

Chúng tôi đang sử dụng NM3 để bắt dấu vết từ máy tính trên đó đang chạy kịch bản ChangeIPAddress.vbs. Dưới đây là phần thiết lập để kiểm tra:

Máy trạm quản trị viên
Tên: test124.test.com
Địa chỉ IP: 172.16.11.124 (tĩnh)

Máy đích
Tên: test125.test.com
Địa chỉ IP: 172.16.11.125 (tĩnh)

Bộ điều khiển miền
Tên: dc181.test.com
Địa chỉ IP: 172.16.11.181

Tuy nhiên trước khi chạy ChangeIPAddress.vbs trên test124 để thay đổi địa chỉ IP của test125, hãy quan sát NM3 một chút.

Khi bạn khởi chạy NM3, nó sẽ có giao diện như hình 1:

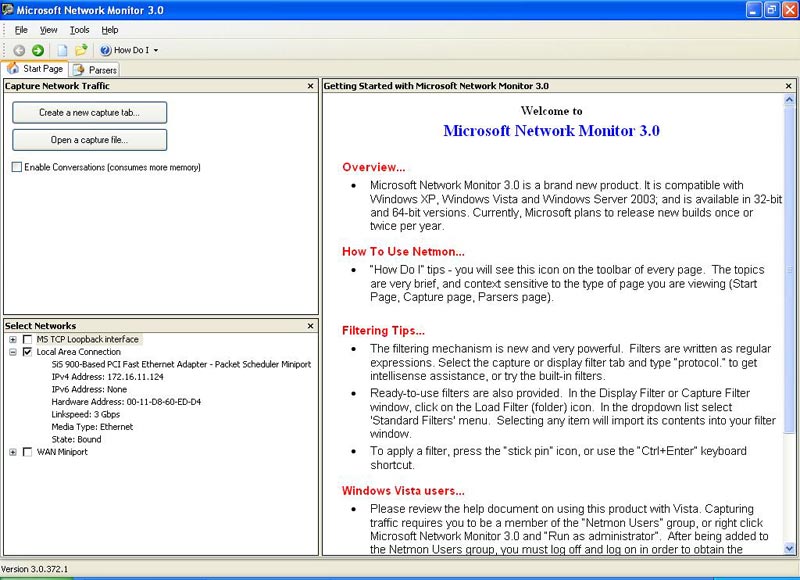

Hình 1: Cửa sổ Network Monitor 3.0 khi được mở

Trước khi tiếp tục, hãy chọn hộp kiểm Enable Conversations để chúng ta có thể quan sát được kiểu session protocol xuất hiện trong suốt quá trình dò theo.

Bây giờ kích chuột vào tab New Capture. Điều này cho phép mở được một tab mới với tên Capture1 có thể sử dụng để tạo dấu vết mạng.

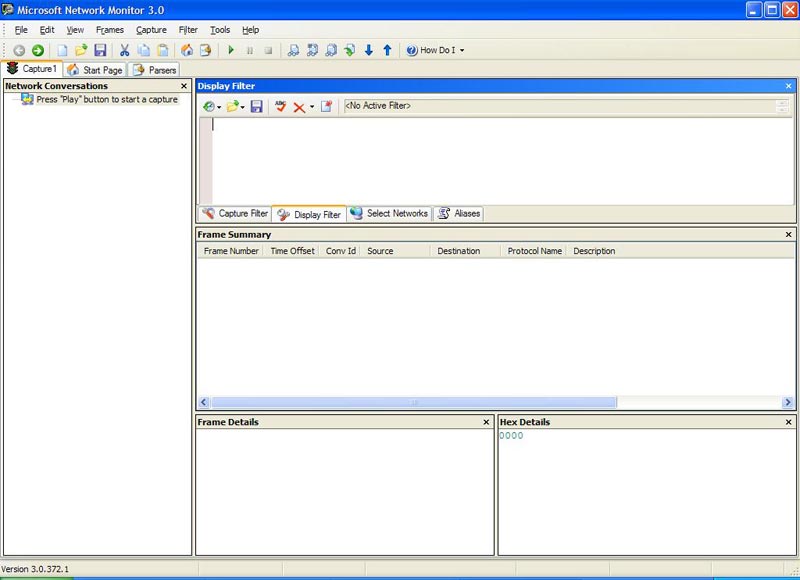

Hình 2: Mở một tab capture mới

Hãy kiểm tra NM3 một cách đơn giản. Kích chuột vào nút Play để bắt đầu một capture, sau đó từ máy tính test124 mở một cửa sổ lệnh và nhập vào ping 172.16.11.125 nghĩa là chúng ta đang ping từ test125 đến test124. Kết quả được cho như hình 3 dưới đây:

Hình 3: Vết tích của ping 172.16.11.125

Đây là những gì chúng ta mong đợi: hai gói ARP (một yêu cầu ARP và theo sau là một đáp ứng ARP) và một loạt các gói ICMP (các thông điệp Echo Request được cho sau bởi các thông điệp Echo Reply). Nếu bạn biết kết nối mạng TCP/IP cơ bản thì điều này hoàn toàn dễ dàng có thể hiểu được.

Hãy quan sát tình huống “đàm thoại” đã xảy ra trong hình 4. Mở nút My Traffic để hiển thị điều đó:

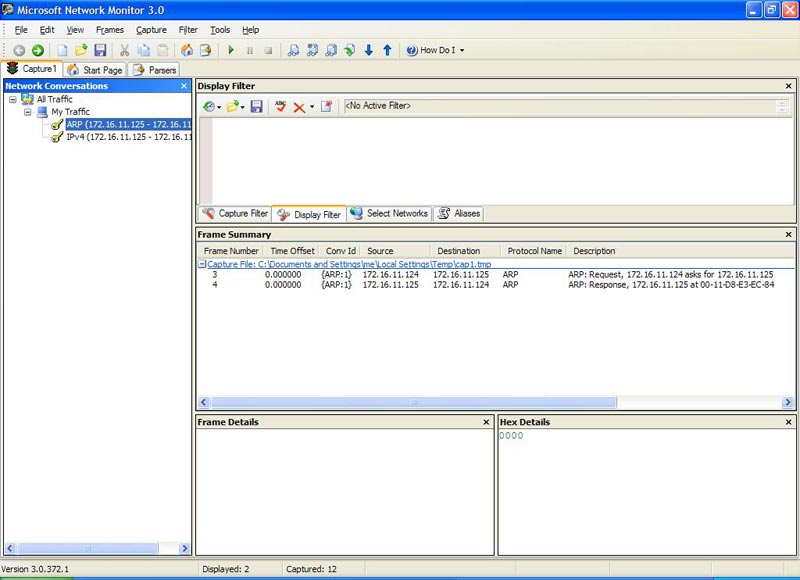

Hình 4: Các “cuộc đàm thoại”

Lưu ý rằng có hai cuộc “đàm thoại” đã xuất hiện: ARP và IPv4 (ICMP).

Bây giờ chúng ta hãy chọn gói ARP Request và quan sát bên trong nó (hình 5):

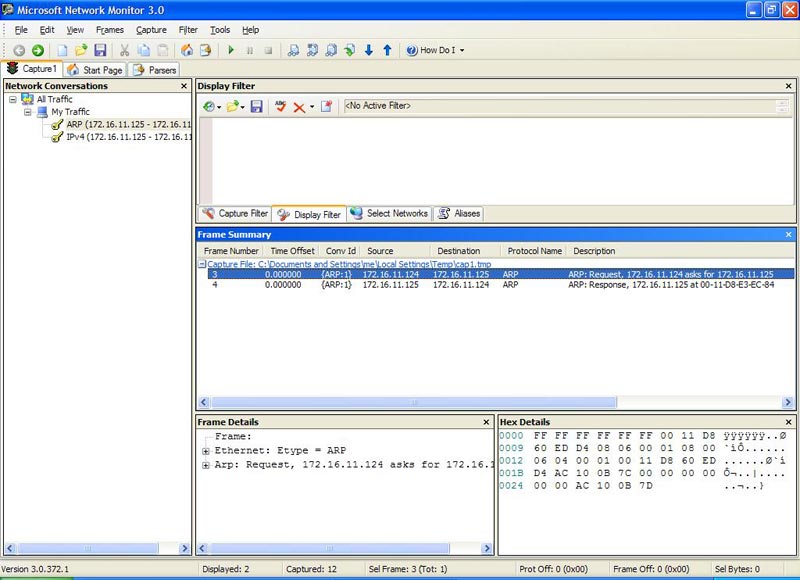

Hình 5: Việc kiểm tra một gói

Chúng ta đã được giới thiệu sơ bộ về NM3, bây giờ hãy sử dụng nó để xử lý một số lỗi xảy ra.

Lần vết

Chúng tôi bắt đầu bằng việc khởi động lại cả hai máy trạm và xóa bộ nhớ cache (ARP, NDS,…), sau đó mở cửa sổ lệnh trên máy tính test124, đánh ChangeIPAddress.vbs 172.16.11.144 để thay đổi địa chỉ IP của máy tính test125 từ 172.16.11.125 thành 172.16.11.144. Hình 6 dưới đây là những kết quả thu được:

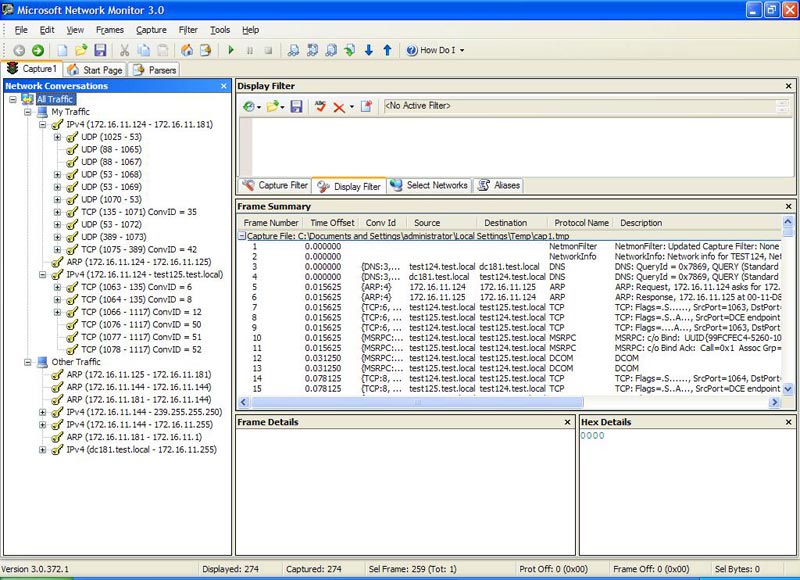

Hình 6: Các kết quả thu được khi chạy ChangeIPAddress.vbs 172.16.11.144

Hình 6 là tổng quan những gì đã xảy ra. Giữ lại 90 giây muộn nhất và đã có 274 khung được giữ. Thông báo lỗi xuất hiện ở xung quanh khung 241 và cửa sổ lệnh trả về tại khung 274. Có rất nhiều lưu lượng để chúng ta có thể phân tích! Hãy nhìn vào hình 6 ở trên, chúng ta có thể bắt đầu phân tích nó:

Các khung 3-4 hiển thị tên TEST125 đang tồn tại dưới địa chỉ IP là 172.16.11.125 bằng DNS.
Các khung 5-6 hiển thị địa chỉ IP 172.16.11.125 đang tồn tại bên trong địa chỉ MAC bằng ARP.
Các khung 7-9 thể hiện thủ tục ‘bắt tay’ TCP (SYN, SYN/ACK, ACK) xuất hiện giữa hai máy tính test124 và test125.
Các khung 10-11 thể hiện ràng buộc RPC đang tồn tại được thành lập giữa hai máy tính.
Các khung 12-13 thể hiện DCOM đang tồn tại được sử dụng trên RCP (WMI sử dụng DCOM để ‘bắt tay’ các cuộc gọi từ xa).

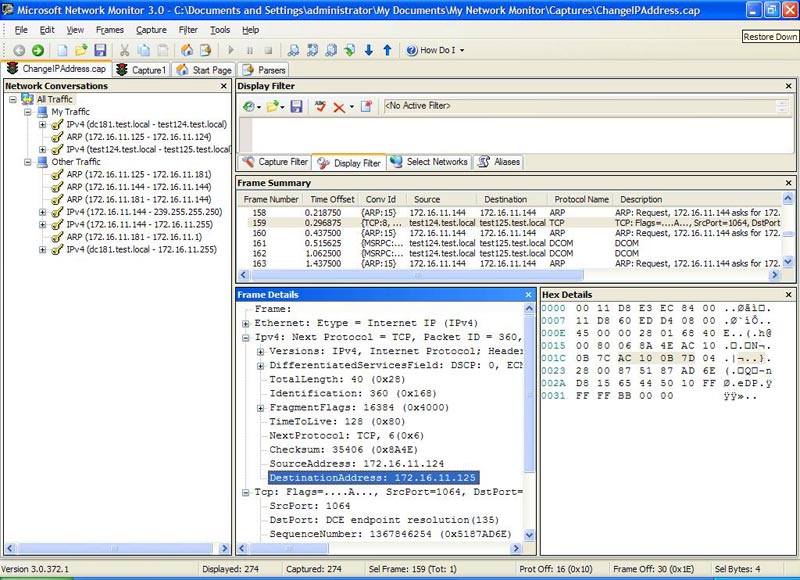

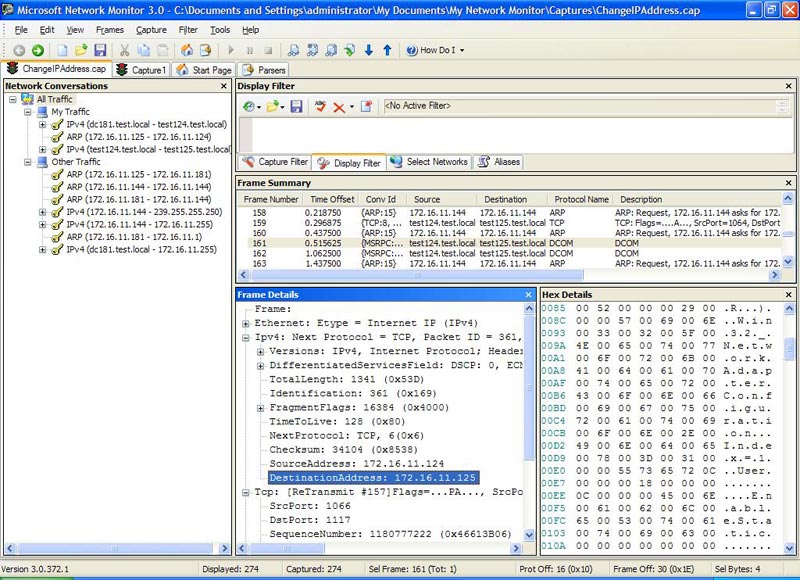

Quan sát sẽ không thể thấy được tất cả 274 khung trong hình vẽ, vì vậy chúng tôi đã copy thông tin về tất cả khung vào một file văn bản. Bạn có thể kích chuột vào đây để xem trang thông tin về tất cả các khung khi chạy ChangeIPAddress.vbs.

Khi xử lý sự cố thông thường bạn phải bắt đầu với những gì bạn biết chứ không phải là những gì không hiểu. Với lưu ý đó chúng tôi hiểu rằng kịch bản khác (ChangeGateway.vbs) mà chúng tôi đã phát triển trong bài viết trước đã làm việc mà không tạo ra bất kỳ một thông báo lỗi nào. Vì vậy trước khi xem xét kỹ trong file ChangeIPAddress.txt, hãy khởi động lại các máy trạm của bạn và thực hiện một capture khác, khi đó nó sẽ thể hiện kết quả chạy lệnh ChangeGateway.vbs 172.16.11.2 1 trên test124 để thay đổi cổng mặc định của test125 từ 172.16.11.1 thành 172.16.11.2 (chỉ ra tham số đo bằng 1). Đây là những gì lần capture thứ hai thể hiện (hình 7):

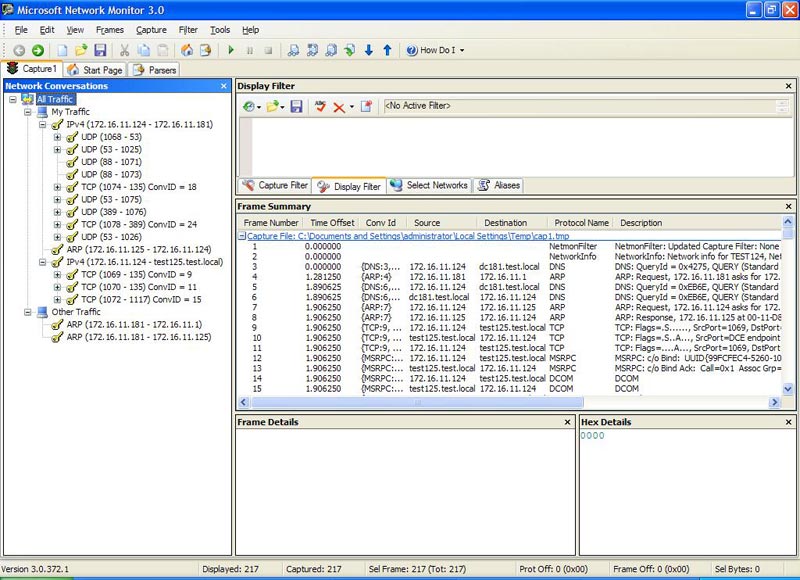

Hình 7: Kết quả chạy ChangeGateway.vbs 172.16.11.2 1

Lúc này chỉ có 217 khung để phân tích (!) và bạn có thể vào đây để xem tóm tắt toàn bộ các khung.

Phân tích của capture cho ChangeGateway.vbs

Bây giờ chúng ta hãy thử và phân tích lần capture thứ hai này (làm việc mà không phát sinh lỗi) bằng cách chia file tóm tắt các khung thành từng đoạn, đây là một trong số các đoạn đó:

1 0.000000 NetmonFilter NetmonFilter: Updated Capture Filter: None
2 0.000000 NetworkInfo NetworkInfo: Network info for TEST124, Network Adapter Count = 1

Chỉ là NM3 header – bỏ qua

3 0.000000 {DNS:3, UDP:2, IPv4:1} 172.16.11.124 dc181.test.local DNS DNS: QueryId = 0x4275, QUERY (Standard query), Query for 124.11.16.172.in-addr.arpa of type SOA on class Internet
4 1.281250 {ARP:4} 172.16.11.181 172.16.11.1 ARP ARP: Request, 172.16.11.181 asks for 172.16.11.1
5 1.890625 {DNS:6, UDP:5, IPv4:1} 172.16.11.124 dc181.test.local DNS DNS: QueryId = 0xEB6E, QUERY (Standard query), Query for test125.test.local of type Host Addr on class Internet
6 1.890625 {DNS:6, UDP:5, IPv4:1} dc181.test.local 172.16.11.124 DNS DNS: QueryId = 0xEB6E, QUERY (Standard query), Response - Success
7 1.906250 {ARP:7} 172.16.11.124 172.16.11.125 ARP ARP: Request, 172.16.11.124 asks for 172.16.11.125
8 1.906250 {ARP:7} 172.16.11.125 172.16.11.124 ARP ARP: Response, 172.16.11.125 at 00-11-D8-E3-EC-84

Tên và địa chỉ (DNS và ARP)

9 1.906250 {TCP:9, IPv4:8} 172.16.11.124 test125.test.local TCP TCP: Flags=.S......, SrcPort=1069, DstPort=DCE endpoint resolution(135), Len=0, Seq=1441244938, Ack=0, Win=65535 (scale factor 0) = 65535
10 1.906250 {TCP:9, IPv4:8} test125.test.local 172.16.11.124 TCP TCP: Flags=.S..A..., SrcPort=DCE endpoint resolution(135), DstPort=1069, Len=0, Seq=871910569, Ack=1441244939, Win=65535 (scale factor 0) = 65535
11 1.906250 {TCP:9, IPv4:8} 172.16.11.124 test125.test.local TCP TCP: Flags=....A..., SrcPort=1069, DstPort=DCE endpoint resolution(135), Len=0, Seq=1441244939, Ack=871910570, Win=65535 (scale factor 0) = 65535

Test124 đã thành lập một kết nối TVP với test125.

12 1.906250 {MSRPC:10, TCP:9, IPv4:8} 172.16.11.124 test125.test.local MSRPC MSRPC: c/o Bind: UUID{99FCFEC4-5260-101B-BBCB-00AA0021347A} DCOM-IObjectExporter Call=0x1 Assoc Grp=0x0 Xmit=0x16D0 Recv=0x16D0
13 1.906250 {MSRPC:10, TCP:9, IPv4:8} test125.test.local 172.16.11.124 MSRPC MSRPC: c/o Bind Ack: Call=0x1 Assoc Grp=0x32E9 Xmit=0x16D0 Recv=0x16D0
14 1.906250 {MSRPC:10, TCP:9, IPv4:8} 172.16.11.124 test125.test.local DCOM DCOM
15 1.906250 {MSRPC:10, TCP:9, IPv4:8} test125.test.local 172.16.11.124 DCOM DCOM

Test124 thành lập một ràng buộc RCP với test125 và gọi DCOM.

16 1.921875 {TCP:11, IPv4:8} 172.16.11.124 test125.test.local TCP TCP: Flags=.S......, SrcPort=1070, DstPort=DCE endpoint resolution(135), Len=0, Seq=3003512395, Ack=0, Win=65535 (scale factor 0) = 65535
17 1.921875 {TCP:11, IPv4:8} test125.test.local 172.16.11.124 TCP TCP: Flags=.S..A..., SrcPort=DCE endpoint resolution(135), DstPort=1070, Len=0, Seq=4088700167, Ack=3003512396, Win=65535 (scale factor 0) = 65535
18 1.921875 {TCP:11, IPv4:8} 172.16.11.124 test125.test.local TCP TCP: Flags=....A..., SrcPort=1070, DstPort=DCE endpoint resolution(135), Len=0, Seq=3003512396, Ack=4088700168, Win=65535 (scale factor 0) = 65535

Bắt tay 3-đường TCP giữa hai máy tính.

19 1.921875 {UDP:12, IPv4:1} 172.16.11.124 dc181.test.local KerberosV5 KerberosV5: TGS Request Realm: TEST.LOCAL Sname: RPCSS/test125.test.local
20 1.921875 {UDP:12, IPv4:1} dc181.test.local 172.16.11.124 KerberosV5 KerberosV5: TGS Response Cname: Administrator

Thẩm định Kerberos

21 1.921875 {MSRPC:13, TCP:11, IPv4:8} 172.16.11.124 test125.test.local MSRPC MSRPC: c/o Bind: UUID{000001A0-0000-0000-C000-000000000046} DCOM-IRemoteSCMActivator Call=0x2 Assoc Grp=0x32E9 Xmit=0x16D0 Recv=0x16D0
22 1.921875 {ARP:14} 172.16.11.181 172.16.11.125 ARP ARP: Request, 172.16.11.181 asks for 172.16.11.125
23 1.921875 {MSRPC:13, TCP:11, IPv4:8} test125.test.local 172.16.11.124 MSRPC MSRPC: c/o Bind Ack: Call=0x2 Assoc Grp=0x32E9 Xmit=0x16D0 Recv=0x16D0
24 1.921875 {MSRPC:13, TCP:11, IPv4:8} 172.16.11.124 test125.test.local MSRPC MSRPC: c/o Alter Cont: UUID{000001A0-0000-0000-C000-000000000046} DCOM-IRemoteSCMActivator Call=0x2
25 1.921875 {MSRPC:13, TCP:11, IPv4:8} test125.test.local 172.16.11.124 MSRPC MSRPC: c/o Alter Cont Resp: Call=0x2 Assoc Grp=0x32E9 Xmit=0x16D0 Recv=0x16D0
26 1.921875 {MSRPC:13, TCP:11, IPv4:8} 172.16.11.124 test125.test.local DCOM DCOM
27 1.937500 {MSRPC:13, TCP:11, IPv4:8} test125.test.local 172.16.11.124 DCOM DCOM

Nhiều RPC và DCOM. Chúng tôi nghĩ rằng “Alter Cont” chỉ thị nội dung xen kẽ đang được sử dụng, nhưng thực tế lại không bảo đảm như vậy. Lẽ ra mọi thứ phải là OK khi kịch bản đã làm việc mà không phát sinh ra bất kỳ một lỗi nào.

28 1.937500 {TCP:15, IPv4:8} 172.16.11.124 test125.test.local TCP TCP: Flags=.S......, SrcPort=1072, DstPort=1117, Len=0, Seq=3011418470, Ack=0, Win=65535 (scale factor 0) = 65535
29 1.937500 {TCP:15, IPv4:8} test125.test.local 172.16.11.124 TCP TCP: Flags=.S..A..., SrcPort=1117, DstPort=1072, Len=0, Seq=554832695, Ack=3011418471, Win=65535 (scale factor 0) = 65535
30 1.937500 {TCP:15, IPv4:8} 172.16.11.124 test125.test.local TCP TCP: Flags=....A..., SrcPort=1072, DstPort=1117, Len=0, Seq=3011418471, Ack=554832696, Win=65535 (scale factor 0) = 65535

Một bắt tay TCP khác

31 1.937500 {UDP:16, IPv4:1} 172.16.11.124 dc181.test.local KerberosV5 KerberosV5: TGS Request Realm: TEST.LOCAL Sname: TEST125$
32 1.937500 {UDP:16, IPv4:1} dc181.test.local 172.16.11.124 KerberosV5 KerberosV5: TGS Response Cname: Administrator

Tiếp tục với Kerberos

33 1.937500 {MSRPC:17, TCP:15, IPv4:8} 172.16.11.124 test125.test.local MSRPC MSRPC: c/o Bind: UUID{00000143-0000-0000-C000-000000000046} DCOM-IRemUnknown2 Call=0x1 Assoc Grp=0x0 Xmit=0x16D0 Recv=0x16D0
34 1.937500 {MSRPC:17, TCP:15, IPv4:8} test125.test.local 172.16.11.124 MSRPC MSRPC: c/o Bind Ack: Call=0x1 Assoc Grp=0x333D Xmit=0x16D0 Recv=0x16D0
35 1.937500 {MSRPC:17, TCP:15, IPv4:8} 172.16.11.124 test125.test.local MSRPC MSRPC: c/o Alter Cont: UUID{00000143-0000-0000-C000-000000000046} DCOM-IRemUnknown2 Call=0x1
36 1.937500 {MSRPC:17, TCP:15, IPv4:8} test125.test.local 172.16.11.124 MSRPC MSRPC: c/o Alter Cont Resp: Call=0x1 Assoc Grp=0x333D Xmit=0x16D0 Recv=0x16D0
37 1.937500 {MSRPC:17, TCP:15, IPv4:8} 172.16.11.124 test125.test.local DCOM DCOM
38 1.937500 {MSRPC:17, TCP:15, IPv4:8} test125.test.local 172.16.11.124 DCOM DCOM
39 1.937500 {MSRPC:17, TCP:15, IPv4:8} 172.16.11.124 test125.test.local MSRPC MSRPC: c/o Alter Cont: UUID{D4781CD6-E5D3-44DF-AD94-930EFE48A887} WMI-IWbemLoginClientID Call=0x2
40 1.937500 {MSRPC:17, TCP:15, IPv4:8} test125.test.local 172.16.11.124 MSRPC MSRPC: c/o Alter Cont Resp: Call=0x2 Assoc Grp=0x333D Xmit=0x16D0 Recv=0x16D0
41 1.937500 {MSRPC:17, TCP:15, IPv4:8} 172.16.11.124 test125.test.local DCOM DCOM
42 1.937500 {MSRPC:17, TCP:15, IPv4:8} test125.test.local 172.16.11.124 DCOM DCOM
43 1.937500 {MSRPC:17, TCP:15, IPv4:8} 172.16.11.124 test125.test.local MSRPC MSRPC: c/o Alter Cont: UUID{F309AD18-D86A-11D0-A075-00C04FB68820} WMI-IWbemLevel1Login Call=0x3
44 1.937500 {MSRPC:17, TCP:15, IPv4:8} test125.test.local 172.16.11.124 MSRPC MSRPC: c/o Alter Cont Resp: Call=0x3 Assoc Grp=0x333D Xmit=0x16D0 Recv=0x16D0
45 1.937500 {MSRPC:17, TCP:15, IPv4:8} 172.16.11.124 test125.test.local DCOM DCOM
46 1.937500 {MSRPC:17, TCP:15, IPv4:8} test125.test.local 172.16.11.124 DCOM DCOM
47 1.937500 {MSRPC:17, TCP:15, IPv4:8} 172.16.11.124 test125.test.local DCOM DCOM
48 1.937500 {MSRPC:17, TCP:15, IPv4:8} test125.test.local 172.16.11.124 DCOM DCOM
49 1.953125 {MSRPC:17, TCP:15, IPv4:8} 172.16.11.124 test125.test.local MSRPC MSRPC: c/o Alter Cont: UUID{9556DC99-828C-11CF-A37E-00AA003240C7} WMI-IWbemServices Call=0x5
50 1.953125 {MSRPC:17, TCP:15, IPv4:8} test125.test.local 172.16.11.124 MSRPC MSRPC: c/o Alter Cont Resp: Call=0x5 Assoc Grp=0x333D Xmit=0x16D0 Recv=0x16D0
51 1.953125 {MSRPC:17, TCP:15, IPv4:8} 172.16.11.124 test125.test.local DCOM DCOM
52 1.953125 {MSRPC:17, TCP:15, IPv4:8} test125.test.local 172.16.11.124 DCOM DCOM
53 1.953125 {MSRPC:17, TCP:15, IPv4:8} 172.16.11.124 test125.test.local DCOM DCOM
54 1.953125 {MSRPC:17, TCP:15, IPv4:8} test125.test.local 172.16.11.124 DCOM DCOM
55 1.953125 {MSRPC:17, TCP:15, IPv4:8} 172.16.11.124 test125.test.local MSRPC MSRPC: c/o Alter Cont: UUID{1C1C45EE-4395-11D2-B60B-00104B703EFD} WMI-IWbemFetchSmartEnum Call=0x7
56 1.953125 {MSRPC:17, TCP:15, IPv4:8} test125.test.local 172.16.11.124 MSRPC MSRPC: c/o Alter Cont Resp: Call=0x7 Assoc Grp=0x333D Xmit=0x16D0 Recv=0x16D0
57 1.953125 {MSRPC:17, TCP:15, IPv4:8} 172.16.11.124 test125.test.local DCOM DCOM
58 1.953125 {MSRPC:17, TCP:15, IPv4:8} test125.test.local 172.16.11.124 DCOM DCOM
59 1.953125 {MSRPC:17, TCP:15, IPv4:8} 172.16.11.124 test125.test.local MSRPC MSRPC: c/o Alter Cont: UUID{423EC01E-2E35-11D2-B604-00104B703EFD} WMI-IWbemWCOSmartEnum Call=0x8
60 1.953125 {MSRPC:17, TCP:15, IPv4:8} test125.test.local 172.16.11.124 MSRPC MSRPC: c/o Alter Cont Resp: Call=0x8 Assoc Grp=0x333D Xmit=0x16D0 Recv=0x16D0
61 1.953125 {MSRPC:17, TCP:15, IPv4:8} 172.16.11.124 test125.test.local DCOM DCOM
62 2.015625 {MSRPC:17, TCP:15, IPv4:8} test125.test.local 172.16.11.124 DCOM DCOM

Có rất nhiều RPC/DCOM ở đây. Nó có vẻ bí ẩn nhưng nếu nhìn kỹ chúng bạn sẽ thấy một số WMI đang có như là WMI-IWbemLoginClientID, WMI-IWbemLevel1Login, WMI-IWbemServices, WMI-IWbemFetchSmartEnum,…. Tìm kiếm trên MSDN cho chúng ta thấy nhiều thông tin hơn về những gì xảy ra. Ví dụ, trang này cho chúng ta biết rằng “ Giao diện IwbemServices được sử dụng cho các máy khách và các nhà cung cấp để có thể truy cập vào các dịch vụ WMI” vì vậy nó giống như các giao diện WMI đang tồn tại được gọi trên máy tính điều khiển xa (sử dụng DCOM) bởi máy trạm chủ đang chạy kịch bản từ nó. Một số giao diện không thực sự gây khó hiểu đối với người đọc.

Những thứ gây khó hiểu cho người đọc đầu tiên đó là các cụm TCP với các gói RPC “Continued Response” dường như chỉ thị các kết nối được thực hiện trước đó đang được sử dụng vào nhiều mục đích khác. Chúng tôi sẽ bỏ qua một số khung trong phần tiếp theo này.

63 2.015625 {TCP:15, IPv4:8} test125.test.local 172.16.11.124 TCP TCP: [Continuation to #62]Flags=....A..., SrcPort=1117, DstPort=1072, Len=1460, Seq=554835972 - 554837432, Ack=3011421991, Win=65061 (scale factor 0) = 65061
64 2.015625 {TCP:15, IPv4:8} 172.16.11.124 test125.test.local TCP TCP: Flags=....A..., SrcPort=1072, DstPort=1117, Len=0, Seq=3011421991, Ack=554837432, Win=65535 (scale factor 0) = 65535
65 2.015625 {TCP:15, IPv4:8} test125.test.local 172.16.11.124 TCP TCP: [Continuation to #62]Flags=....A..., SrcPort=1117, DstPort=1072, Len=1460, Seq=554837432 - 554838892, Ack=3011421991, Win=65061 (scale factor 0) = 65061
66 2.015625 {TCP:15, IPv4:8} 172.16.11.124 test125.test.local TCP TCP: Flags=....A..., SrcPort=1072, DstPort=1117, Len=0, Seq=3011421991, Ack=554838892, Win=65535 (scale factor 0) = 65535
67 2.015625 {TCP:15, IPv4:8} test125.test.local 172.16.11.124 TCP TCP: [Continuation to #62]Flags=...PA..., SrcPort=1117, DstPort=1072, Len=1449, Seq=554838892 - 554840341, Ack=3011421991, Win=65061 (scale factor 0) = 65061
68 2.015625 {MSRPC:17, TCP:15, IPv4:8} test125.test.local 172.16.11.124 MSRPC MSRPC: c/o Continued Response: WMI-IWbemWCOSmartEnum Call=0x8 Context=0x5 Hint=0x198C Cancels=0x0
.
.
.
155 2.031250 {MSRPC:17, TCP:15, IPv4:8} test125.test.local 172.16.11.124 MSRPC MSRPC: c/o Continued Response: WMI-IWbemServices Call=0x9 Context=0x3 Hint=0x904 Cancels=0x0
156 2.031250 {TCP:15, IPv4:8} test125.test.local 172.16.11.124 TCP TCP: [Continuation to #155]Flags=...PA..., SrcPort=1117, DstPort=1072, Len=929, Seq=554924260 - 554925189, Ack=3011422236, Win=64816 (scale factor 0) = 64816
157 2.031250 {TCP:15, IPv4:8} 172.16.11.124 test125.test.local TCP TCP: Flags=....A..., SrcPort=1072, DstPort=1117, Len=0, Seq=3011422236, Ack=554925189, Win=65535 (scale factor 0) = 65535
158 2.031250 {MSRPC:17, TCP:15, IPv4:8} 172.16.11.124 test125.test.local DCOM DCOM
159 2.031250 {TCP:15, IPv4:8} 172.16.11.124 test125.test.local TCP TCP: [Continuation to #158]Flags=...PA..., SrcPort=1072, DstPort=1117, Len=1, Seq=3011423696 - 3011423697, Ack=554925189, Win=65535 (scale factor 0) = 65535
160 2.031250 {TCP:15, IPv4:8} test125.test.local 172.16.11.124 TCP TCP: Flags=....A..., SrcPort=1117, DstPort=1072, Len=0, Seq=554925189, Ack=3011423697, Win=65535 (scale factor 0) = 65535

Chúng ta có một cụm DCOM theo sau là các kết thúc kết nối TCP bằng FIN/ACK, vì vậy theo dự đoán kịch bản có thể đã thực hiện được công việc của nó và đang quét dọn làm sạch.

161 2.062500 {MSRPC:17, TCP:15, IPv4:8} test125.test.local 172.16.11.124 DCOM DCOM
162 2.062500 {MSRPC:17, TCP:15, IPv4:8} 172.16.11.124 test125.test.local DCOM DCOM
163 2.062500 {MSRPC:17, TCP:15, IPv4:8} test125.test.local 172.16.11.124 DCOM DCOM
164 2.062500 {MSRPC:17, TCP:15, IPv4:8} 172.16.11.124 test125.test.local DCOM DCOM
165 2.062500 {MSRPC:17, TCP:15, IPv4:8} test125.test.local 172.16.11.124 DCOM DCOM
166 2.062500 {MSRPC:17, TCP:15, IPv4:8} 172.16.11.124 test125.test.local DCOM DCOM
167 2.062500 {MSRPC:17, TCP:15, IPv4:8} test125.test.local 172.16.11.124 DCOM DCOM
168 2.062500 {MSRPC:17, TCP:15, IPv4:8} 172.16.11.124 test125.test.local DCOM DCOM
169 2.062500 {MSRPC:17, TCP:15, IPv4:8} test125.test.local 172.16.11.124 DCOM DCOM
170 2.078125 {TCP:15, IPv4:8} 172.16.11.124 test125.test.local TCP TCP: Flags=F...A..., SrcPort=1072, DstPort=1117, Len=0, Seq=3011424421, Ack=554926046, Win=64678 (scale factor 0) = 64678
171 2.078125 {TCP:15, IPv4:8} test125.test.local 172.16.11.124 TCP TCP: Flags=....A..., SrcPort=1117, DstPort=1072, Len=0, Seq=554926046, Ack=3011424422, Win=64811 (scale factor 0) = 64811
172 2.078125 {TCP:15, IPv4:8} test125.test.local 172.16.11.124 TCP TCP: Flags=F...A..., SrcPort=1117, DstPort=1072, Len=0, Seq=554926046, Ack=3011424422, Win=64811 (scale factor 0) = 64811
173 2.078125 {TCP:15, IPv4:8} 172.16.11.124 test125.test.local TCP TCP: Flags=....A..., SrcPort=1072, DstPort=1117, Len=0, Seq=3011424422, Ack=554926047, Win=64678 (scale factor 0) = 64678
174 2.093750 {TCP:9, IPv4:8} 172.16.11.124 test125.test.local TCP TCP: Flags=....A..., SrcPort=1069, DstPort=DCE endpoint resolution(135), Len=0, Seq=1441245035, Ack=871910766, Win=65339 (scale factor 0) = 65339
175 2.093750 {TCP:11, IPv4:8} 172.16.11.124 test125.test.local TCP TCP: Flags=....A..., SrcPort=1070, DstPort=DCE endpoint resolution(135), Len=0, Seq=3003514721, Ack=4088701653, Win=65535 (scale factor 0) = 65535
176 2.546875 {TCP:18, IPv4:1} 172.16.11.124 dc181.test.local TCP TCP: Flags=.S......, SrcPort=1074, DstPort=DCE endpoint resolution(135), Len=0, Seq=4283854964, Ack=0, Win=65535 (scale factor 0) = 65535
177 2.546875 {TCP:18, IPv4:1} dc181.test.local 172.16.11.124 TCP TCP: Flags=.S..A..., SrcPort=DCE endpoint resolution(135), DstPort=1074, Len=0, Seq=2447011944, Ack=4283854965, Win=16384 (scale factor 0) = 16384
178 2.546875 {TCP:18, IPv4:1} 172.16.11.124 dc181.test.local TCP TCP: Flags=....A..., SrcPort=1074, DstPort=DCE endpoint resolution(135), Len=0, Seq=4283854965, Ack=2447011945, Win=65535 (scale factor 0) = 65535

Ở đây có một số DNS và LDAP xuất hiện giữa test124 và bộ điều khiển miền. Không rõ tại sao nó lại xảy ra, nhưng chúng tôi sẽ bỏ qua một số khung đó khi chúng xuất hiện quá nhiều:

179 2.546875 {MSRPC:19, TCP:18, IPv4:1} 172.16.11.124 dc181.test.local MSRPC MSRPC: c/o Bind: UUID{E1AF8308-5D1F-11C9-91A4-08002B14A0FA} Endpoint Mapper Call=0x1 Assoc Grp=0x0 Xmit=0x16D0 Recv=0x16D0
180 2.546875 {MSRPC:19, TCP:18, IPv4:1} dc181.test.local 172.16.11.124 MSRPC MSRPC: c/o Bind Ack: Call=0x1 Assoc Grp=0x7DAD Xmit=0x16D0 Recv=0x16D0
181 2.546875 {MSRPC:19, TCP:18, IPv4:1} 172.16.11.124 dc181.test.local EPM EPM: Request: ept_map: NDR, Tracking Server Service v1.0, RPC v5, 0.0.0.0:135 (0x87) [DCE endpoint resolution(135)]
182 2.546875 {MSRPC:19, TCP:18, IPv4:1} dc181.test.local 172.16.11.124 EPM EPM: Response: ept_map: 0x16C9A0D6 - EP_S_NOT_REGISTERED
183 2.546875 {DNS:21, UDP:20, IPv4:1} 172.16.11.124 dc181.test.local DNS DNS: QueryId = 0x896A, QUERY (Standard query), Query for _ldap._tcp.Default-First-Site._sites.dc._msdcs.test.local of type SRV on class Internet
184 2.546875 {DNS:21, UDP:20, IPv4:1} dc181.test.local 172.16.11.124 DNS DNS: QueryId = 0x896A, QUERY (Standard query), Response - Success
185 2.546875 {LDAP:23, UDP:22, IPv4:1} 172.16.11.124 dc181.test.local LDAP LDAP: Search Request, MessageID:4, BaseObject: NULL, SearchScope: base Object, SearchAlias: neverDerefAliases
186 2.546875 {LDAP:23, UDP:22, IPv4:1} dc181.test.local 172.16.11.124 LDAP LDAP: Search Result Entry, MessageID:4, Status: Success
.
.
.
212 6.546875 {DNS:32, UDP:5, IPv4:1} 172.16.11.124 dc181.test.local DNS DNS: QueryId = 0x266D, QUERY (Standard query), Query for download.windowsupdate.com of type Host Addr on class Internet
213 6.546875 {ARP:4} 172.16.11.181 172.16.11.1 ARP ARP: Request, 172.16.11.181 asks for 172.16.11.1
214 7.546875 {DNS:32, UDP:5, IPv4:1} 172.16.11.124 dc181.test.local DNS DNS: QueryId = 0x266D, QUERY (Standard query), Query for download.windowsupdate.com of type Host Addr on class Internet
215 8.546875 {DNS:32, UDP:5, IPv4:1} 172.16.11.124 dc181.test.local DNS DNS: QueryId = 0x266D, QUERY (Standard query), Query for download.windowsupdate.com of type Host Addr on class Internet
216 9.281250 {ARP:4} 172.16.11.181 172.16.11.1 ARP ARP: Request, 172.16.11.181 asks for 172.16.11.1

Tại điểm này, kịch bản đã sẵn sàng kết thúc vì vậy chúng tôi đã kết thúc capture.

Phân tích của Capture cho ChangeIPAddress.vbs

Bây giờ chúng ta đã có một chút ý tưởng về những gì một capture của kịch bản điều khiển từ xa thành công trông như thế nào:

Một số DNS và ARP
Sự thiết lập của các TCP session bằng bắt tay 3 cách.
Ràng buộc RPC và DCOM
Nhiều bắt tay TCP
Kerberos (các máy tính trong một miền)
Nhiều RPC/DCOM
Nhiều bắt tay TCP, nhiều Kerberos, RPC/DCOM được kết hợp với truyền thông TCP.
Nhiều DCOM được theo sau là các TCP session được thành lập trước đó.

Toàn bộ những thứ đó mất khoảng trên 2s.

Bây giờ chúng ta hãy nhìn vào capture cho ChangeIPAddress.vbs (kịch bản đã phát sinh lỗi RPC khi chạy nó từ xa) và xem nó khác như thế nào với các kịch bản trên.

1 0.000000 NetmonFilter NetmonFilter: Updated Capture Filter: None
2 0.000000 NetworkInfo NetworkInfo: Network info for TEST124, Network Adapter Count = 1

Đó là Netmon

3 0.000000 {DNS:3, UDP:2, IPv4:1} test124.test.local dc181.test.local DNS DNS: QueryId = 0x7869, QUERY (Standard query), Query for test125.test.local of type Host Addr on class Internet
4 0.000000 {DNS:3, UDP:2, IPv4:1} dc181.test.local test124.test.local DNS DNS: QueryId = 0x7869, QUERY (Standard query), Response - Success
5 0.015625 {ARP:4} 172.16.11.124 172.16.11.125 ARP ARP: Request, 172.16.11.124 asks for 172.16.11.125
6 0.015625 {ARP:4} 172.16.11.125 172.16.11.124 ARP ARP: Response, 172.16.11.125 at 00-11-D8-E3-EC-84
7 0.015625 {TCP:6, IPv4:5} test124.test.local test125.test.local TCP TCP: Flags=.S......, SrcPort=1063, DstPort=DCE endpoint resolution(135), Len=0, Seq=539163285, Ack=0, Win=65535 (scale factor 0) = 65535
8 0.015625 {TCP:6, IPv4:5} test125.test.local test124.test.local TCP TCP: Flags=.S..A..., SrcPort=DCE endpoint resolution(135), DstPort=1063, Len=0, Seq=981335265, Ack=539163286, Win=65535 (scale factor 0) = 65535
9 0.015625 {TCP:6, IPv4:5} test124.test.local test125.test.local TCP TCP: Flags=....A..., SrcPort=1063, DstPort=DCE endpoint resolution(135), Len=0, Seq=539163286, Ack=981335266, Win=65535 (scale factor 0) = 65535

ARP, sau đó NDS, bắt tay TCP – như phần trước.

10 0.015625 {MSRPC:7, TCP:6, IPv4:5} test124.test.local test125.test.local MSRPC MSRPC: c/o Bind: UUID{99FCFEC4-5260-101B-BBCB-00AA0021347A} DCOM-IObjectExporter Call=0x1 Assoc Grp=0x0 Xmit=0x16D0 Recv=0x16D0
11 0.015625 {MSRPC:7, TCP:6, IPv4:5} test125.test.local test124.test.local MSRPC MSRPC: c/o Bind Ack: Call=0x1 Assoc Grp=0x32EA Xmit=0x16D0 Recv=0x16D0
12 0.031250 {MSRPC:7, TCP:6, IPv4:5} test124.test.local test125.test.local DCOM DCOM
13 0.031250 {MSRPC:7, TCP:6, IPv4:5} test125.test.local test124.test.local DCOM DCOM
14 0.078125 {TCP:8, IPv4:5} test124.test.local test125.test.local TCP TCP: Flags=.S......, SrcPort=1064, DstPort=DCE endpoint resolution(135), Len=0, Seq=1367843928, Ack=0, Win=65535 (scale factor 0) = 65535
15 0.078125 {TCP:8, IPv4:5} test125.test.local test124.test.local TCP TCP: Flags=.S..A..., SrcPort=DCE endpoint resolution(135), DstPort=1064, Len=0, Seq=3625279350, Ack=1367843929, Win=65535 (scale factor 0) = 65535
16 0.078125 {TCP:8, IPv4:5} test124.test.local test125.test.local TCP TCP: Flags=....A..., SrcPort=1064, DstPort=DCE endpoint resolution(135), Len=0, Seq=1367843929, Ack=3625279351, Win=65535 (scale factor 0) = 65535
17 0.078125 {UDP:9, IPv4:1} test124.test.local dc181.test.local KerberosV5 KerberosV5: TGS Request Realm: TEST.LOCAL Sname: RPCSS/test125.test.local
18 0.078125 {UDP:9, IPv4:1} dc181.test.local test124.test.local KerberosV5 KerberosV5: TGS Response Cname: Administrator

RPC, sau đó là DCOM, bắt tay TCP khác, Kerberos. Trông cũng tương tự như trước.

19 0.078125 {MSRPC:10, TCP:8, IPv4:5} test124.test.local test125.test.local MSRPC MSRPC: c/o Bind: UUID{000001A0-0000-0000-C000-000000000046} DCOM-IRemoteSCMActivator Call=0x2 Assoc Grp=0x32EA Xmit=0x16D0 Recv=0x16D0
20 0.093750 {ARP:11} 172.16.11.125 172.16.11.181 ARP ARP: Request, 172.16.11.125 asks for 172.16.11.181
21 0.093750 {MSRPC:10, TCP:8, IPv4:5} test125.test.local test124.test.local MSRPC MSRPC: c/o Bind Ack: Call=0x2 Assoc Grp=0x32EA Xmit=0x16D0 Recv=0x16D0
22 0.093750 {MSRPC:10, TCP:8, IPv4:5} test124.test.local test125.test.local MSRPC MSRPC: c/o Alter Cont: UUID{000001A0-0000-0000-C000-000000000046} DCOM-IRemoteSCMActivator Call=0x2
23 0.093750 {MSRPC:10, TCP:8, IPv4:5} test125.test.local test124.test.local MSRPC MSRPC: c/o Alter Cont Resp: Call=0x2 Assoc Grp=0x32EA Xmit=0x16D0 Recv=0x16D0
24 0.093750 {MSRPC:10, TCP:8, IPv4:5} test124.test.local test125.test.local DCOM DCOM
25 0.093750 {MSRPC:10, TCP:8, IPv4:5} test125.test.local test124.test.local DCOM DCOM
26 0.093750 {TCP:12, IPv4:5} test124.test.local test125.test.local TCP TCP: Flags=.S......, SrcPort=1066, DstPort=1117, Len=0, Seq=1180773456, Ack=0, Win=65535 (scale factor 0) = 65535
27 0.093750 {TCP:12, IPv4:5} test125.test.local test124.test.local TCP TCP: Flags=.S..A..., SrcPort=1117, DstPort=1066, Len=0, Seq=539972629, Ack=1180773457, Win=65535 (scale factor 0) = 65535
28 0.093750 {TCP:12, IPv4:5} test124.test.local test125.test.local TCP TCP: Flags=....A..., SrcPort=1066, DstPort=1117, Len=0, Seq=1180773457, Ack=539972630, Win=65535 (scale factor 0) = 65535
29 0.093750 {UDP:13, IPv4:1} test124.test.local dc181.test.local KerberosV5 KerberosV5: TGS Request Realm: TEST.LOCAL Sname: TEST125$
30 0.109375 {UDP:13, IPv4:1} dc181.test.local test124.test.local KerberosV5 KerberosV5: TGS Response Cname: Administrator

Cùng mẫu

31 0.109375 {MSRPC:14, TCP:12, IPv4:5} test124.test.local test125.test.local MSRPC MSRPC: c/o Bind: UUID{00000143-0000-0000-C000-000000000046} DCOM-IRemUnknown2 Call=0x1 Assoc Grp=0x0 Xmit=0x16D0 Recv=0x16D0
32 0.109375 {MSRPC:14, TCP:12, IPv4:5} test125.test.local test124.test.local MSRPC MSRPC: c/o Bind Ack: Call=0x1 Assoc Grp=0x333E Xmit=0x16D0 Recv=0x16D0
33 0.109375 {MSRPC:14, TCP:12, IPv4:5} test124.test.local test125.test.local MSRPC MSRPC: c/o Alter Cont: UUID{00000143-0000-0000-C000-000000000046} DCOM-IRemUnknown2 Call=0x1
34 0.109375 {MSRPC:14, TCP:12, IPv4:5} test125.test.local test124.test.local MSRPC MSRPC: c/o Alter Cont Resp: Call=0x1 Assoc Grp=0x333E Xmit=0x16D0 Recv=0x16D0
35 0.109375 {MSRPC:14, TCP:12, IPv4:5} test124.test.local test125.test.local DCOM DCOM
36 0.109375 {MSRPC:14, TCP:12, IPv4:5} test125.test.local test124.test.local DCOM DCOM
37 0.109375 {MSRPC:14, TCP:12, IPv4:5} test124.test.local test125.test.local MSRPC MSRPC: c/o Alter Cont: UUID{D4781CD6-E5D3-44DF-AD94-930EFE48A887} WMI-IWbemLoginClientID Call=0x2
38 0.109375 {MSRPC:14, TCP:12, IPv4:5} test125.test.local test124.test.local MSRPC MSRPC: c/o Alter Cont Resp: Call=0x2 Assoc Grp=0x333E Xmit=0x16D0 Recv=0x16D0
39 0.109375 {MSRPC:14, TCP:12, IPv4:5} test124.test.local test125.test.local DCOM DCOM
40 0.109375 {MSRPC:14, TCP:12, IPv4:5} test125.test.local test124.test.local DCOM DCOM
41 0.109375 {MSRPC:14, TCP:12, IPv4:5} test124.test.local test125.test.local MSRPC MSRPC: c/o Alter Cont: UUID{F309AD18-D86A-11D0-A075-00C04FB68820} WMI-IWbemLevel1Login Call=0x3
42 0.109375 {MSRPC:14, TCP:12, IPv4:5} test125.test.local test124.test.local MSRPC MSRPC: c/o Alter Cont Resp: Call=0x3 Assoc Grp=0x333E Xmit=0x16D0 Recv=0x16D0
43 0.109375 {MSRPC:14, TCP:12, IPv4:5} test124.test.local test125.test.local DCOM DCOM
44 0.109375 {MSRPC:14, TCP:12, IPv4:5} test125.test.local test124.test.local DCOM DCOM
45 0.109375 {MSRPC:14, TCP:12, IPv4:5} test124.test.local test125.test.local DCOM
COM
46 0.109375 {MSRPC:14, TCP:12, IPv4:5} test125.test.local test124.test.local DCOM DCOM
47 0.109375 {MSRPC:14, TCP:12, IPv4:5} test124.test.local test125.test.local MSRPC MSRPC: c/o Alter Cont: UUID{9556DC99-828C-11CF-A37E-00AA003240C7} WMI-IWbemServices Call=0x5
48 0.109375 {MSRPC:14, TCP:12, IPv4:5} test125.test.local test124.test.local MSRPC MSRPC: c/o Alter Cont Resp: Call=0x5 Assoc Grp=0x333E Xmit=0x16D0 Recv=0x16D0
49 0.109375 {MSRPC:14, TCP:12, IPv4:5} test124.test.local test125.test.local DCOM DCOM
50 0.109375 {MSRPC:14, TCP:12, IPv4:5} test125.test.local test124.test.local DCOM DCOM
51 0.109375 {MSRPC:14, TCP:12, IPv4:5} test124.test.local test125.test.local DCOM DCOM
52 0.109375 {MSRPC:14, TCP:12, IPv4:5} test125.test.local test124.test.local DCOM DCOM
53 0.109375 {MSRPC:14, TCP:12, IPv4:5} test124.test.local test125.test.local MSRPC MSRPC: c/o Alter Cont: UUID{1C1C45EE-4395-11D2-B60B-00104B703EFD} WMI-IWbemFetchSmartEnum Call=0x7 54 0.109375 {MSRPC:14, TCP:12, IPv4:5} test125.test.local test124.test.local MSRPC MSRPC: c/o Alter Cont Resp: Call=0x7 Assoc Grp=0x333E Xmit=0x16D0 Recv=0x16D0
55 0.109375 {MSRPC:14, TCP:12, IPv4:5} test124.test.local test125.test.local DCOM DCOM
56 0.109375 {MSRPC:14, TCP:12, IPv4:5} test125.test.local test124.test.local DCOM DCOM
57 0.109375 {MSRPC:14, TCP:12, IPv4:5} test124.test.local test125.test.local MSRPC MSRPC: c/o Alter Cont: UUID{423EC01E-2E35-11D2-B604-00104B703EFD} WMI-IWbemWCOSmartEnum Call=0x8
58 0.109375 {MSRPC:14, TCP:12, IPv4:5} test125.test.local test124.test.local MSRPC MSRPC: c/o Alter Cont Resp: Call=0x8 Assoc Grp=0x333E Xmit=0x16D0 Recv=0x16D0
59 0.109375 {MSRPC:14, TCP:12, IPv4:5} test124.test.local test125.test.local DCOM DCOM

Toàn bộ cụm RPC/DCOM, giống các dấu hiệu khác.

60 0.187500 {TCP:6, IPv4:5} test124.test.local test125.test.local TCP TCP: Flags=....A..., SrcPort=1063, DstPort=DCE endpoint resolution(135), Len=0, Seq=539163382, Ack=981335462, Win=65339 (scale factor 0) = 65339
61 0.187500 {MSRPC:14, TCP:12, IPv4:5} test125.test.local test124.test.local DCOM DCOM
62 0.187500 {TCP:12, IPv4:5} test125.test.local test124.test.local TCP TCP: [Continuation to #61]Flags=....A..., SrcPort=1117, DstPort=1066, Len=1460, Seq=539975906 - 539977366, Ack=1180776977, Win=65061 (scale factor 0) = 65061
63 0.187500 {TCP:12, IPv4:5} test124.test.local test125.test.local TCP TCP: Flags=....A..., SrcPort=1066, DstPort=1117, Len=0, Seq=1180776977, Ack=539977366, Win=65535 (scale factor 0) = 65535
64 0.187500 {TCP:12, IPv4:5} test125.test.local test124.test.local TCP TCP: [Continuation to #61]Flags=....A..., SrcPort=1117, DstPort=1066, Len=1460, Seq=539977366 - 539978826, Ack=1180776977, Win=65061 (scale factor 0) = 65061
65 0.187500 {TCP:12, IPv4:5} test124.test.local test125.test.local TCP TCP: Flags=....A..., SrcPort=1066, DstPort=1117, Len=0, Seq=1180776977, Ack=539978826, Win=65535 (scale factor 0) = 65535
66 0.187500 {TCP:12, IPv4:5} test125.test.local test124.test.local TCP TCP: [Continuation to #61]Flags=...PA..., SrcPort=1117, DstPort=1066, Len=1449, Seq=539978826 - 539980275, Ack=1180776977, Win=65061 (scale factor 0) = 65061
67 0.187500 {MSRPC:14, TCP:12, IPv4:5} test125.test.local test124.test.local MSRPC MSRPC: c/o Continued Response: WMI-IWbemWCOSmartEnum Call=0x8 Context=0x5 Hint=0x198C Cancels=0x0
.
.
.
148 0.187500 {MSRPC:14, TCP:12, IPv4:5} test125.test.local test124.test.local MSRPC MSRPC: c/o Continued Response: WMI-IWbemServices Call=0x9 Context=0x3 Hint=0x1F84 Cancels=0x0
149 0.187500 {TCP:12, IPv4:5} test125.test.local test124.test.local TCP TCP: [Continuation to #148]Flags=....A..., SrcPort=1117, DstPort=1066, Len=1460, Seq=540058365 - 540059825, Ack=1180777222, Win=64816 (scale factor 0) = 64816
150 0.187500 {TCP:12, IPv4:5} test124.test.local test125.test.local TCP TCP: Flags=....A..., SrcPort=1066, DstPort=1117, Len=0, Seq=1180777222, Ack=540059825, Win=65535 (scale factor 0) = 65535
151 0.187500 {TCP:12, IPv4:5} test125.test.local test124.test.local TCP TCP: [Continuation to #148]Flags=....A..., SrcPort=1117, DstPort=1066, Len=1460, Seq=540059825 - 540061285, Ack=1180777222, Win=64816 (scale factor 0) = 64816
152 0.187500 {TCP:12, IPv4:5} test125.test.local test124.test.local TCP TCP: [Continuation to #148]Flags=...PA..., SrcPort=1117, DstPort=1066, Len=1449, Seq=540061285 - 540062734, Ack=1180777222, Win=64816 (scale factor 0) = 64816
153 0.187500 {TCP:12, IPv4:5} test124.test.local test125.test.local TCP TCP: Flags=....A..., SrcPort=1066, DstPort=1117, Len=0, Seq=1180777222, Ack=540062734, Win=65535 (scale factor 0) = 65535
154 0.187500 {MSRPC:14, TCP:12, IPv4:5} test125.test.local test124.test.local MSRPC MSRPC: c/o Continued Response: WMI-IWbemServices Call=0x9 Context=0x3 Hint=0x904 Cancels=0x0
155 0.187500 {TCP:12, IPv4:5} test125.test.local test124.test.local TCP TCP: [Continuation to #154]Flags=...PA..., SrcPort=1117, DstPort=1066, Len=929, Seq=540064194 - 540065123, Ack=1180777222, Win=64816 (scale factor 0) = 64816
156 0.187500 {TCP:12, IPv4:5} test124.test.local test125.test.local TCP TCP: Flags=....A..., SrcPort=1066, DstPort=1117, Len=0, Seq=1180777222, Ack=540065123, Win=65535 (scale factor 0) = 65535
157 0.187500 {MSRPC:14, TCP:12, IPv4:5} test124.test.local test125.test.local DCOM DCOM
RPC together with TCP. You can see the WMI interface calls happening.
RPC cùng với TCP. Bạn có thể nhìn thấy các cuộc gọi giao diện WMI đang diễn ra.
158 0.218750 {ARP:15} 172.16.11.144 172.16.11.144 ARP ARP: Request, 172.16.11.144 asks for 172.16.11.144

Kịch bản trên đã thay đổi thành công địa chỉ IP của máy tính mục tiêu (test125) từ 172.16.11.125 thành 172.16.11.144, vậy tại sao máy tính mục tiêu sử dụng ARP để thử và chuyển địa chỉ IP của nó vào thành địa chỉ MAC? Điều này là một ví dụ ARP không có lý do, điều đã xảy ra khi một nút nào đó khởi tạo yêu cầu ARP cho địa chỉ IP của nó. Vậy tại sao máy tính mục tiêu thực hiện điều này? Để bảo đảm địa chỉ IP mới không bị sử dụng bởi bất kỳ nút mạng khác nào trong mạng. Máy tính mục tiêu đưa ra một vài yêu cầu ARP và nếu không có đáp ứng ARP nào được nhận thì nó sẽ đưa ra quyết định rằng địa chỉ mới của nó là duy nhất đối với mạng và địa chỉ đó có thể được giữ lại. Tuy nhiên nếu một nút khác đưa ra một đáp ứng ARP cho yêu cầu này thì đây sẽ là nút đầu tiên thừa nhận có một địa chỉ xung đột trên mạng và nó vô hiệu hóa địa chỉ IP của nó (gán thành 0.0.0.0).

Ở đây, mọi thứ dường như được giải quyết – bạn có thể thấy điều này bởi sự thật rằng thời gian bên trong các gói đang tăng đáng kể. Những gì đó xảy ra tiếp theo là nút mã nguồn (test124) cố gắng phúc đáp TCP với máy tính mục tiêu nhưng không gặp ở vị trí nào:

159 0.296875 {TCP:8, IPv4:5} test124.test.local test125.test.local TCP TCP: Flags=....A..., SrcPort=1064, DstPort=DCE endpoint resolution(135), Len=0, Seq=1367846254, Ack=3625280836, Win=65535 (scale factor 0) = 65535
160 0.437500 {ARP:15} 172.16.11.144 172.16.11.144 ARP ARP: Request, 172.16.11.144 asks for 172.16.11.144
161 0.515625 {MSRPC:14, TCP:12, IPv4:5} test124.test.local test125.test.local DCOM DCOM
162 1.062500 {MSRPC:14, TCP:12, IPv4:5} test124.test.local test125.test.local DCOM DCOM
163 1.437500 {ARP:15} 172.16.11.144 172.16.11.144 ARP ARP: Request, 172.16.11.144 asks for 172.16.11.144
164 2.265625 {MSRPC:14, TCP:12, IPv4:5} test124.test.local test125.test.local DCOM DCOM
165 2.453125 {ARP:15} 172.16.11.144 172.16.11.144 ARP ARP: Request, 172.16.11.144 asks for 172.16.11.144
166 3.437500 {ARP:15} 172.16.11.144 172.16.11.144 ARP ARP: Request, 172.16.11.144 asks for 172.16.11.144
167 4.437500 {ARP:15} 172.16.11.144 172.16.11.144 ARP ARP: Request, 172.16.11.144 asks for 172.16.11.144
168 4.671875 {MSRPC:14, TCP:12, IPv4:5} test124.test.local test125.test.local DCOM DCOM

Hãy xem xét gói 159 ở trên (Hình 8):

Hình 8: Các vấn đề kết nối TCP

Lưu ý từ hình này rằng máy tính nguồn (test124) vẫn cho rằng máy đích có địa chỉ IP là 172.16.11.125, và nó vẫn cố gắng gửi tín hiệu ACK đến test125 để duy trì kết nối TCP được thành lập trước đó.

Hãy xem khung 161 (Hình 9):

Hình 9: Các vấn đề RPC/DCOM

Lưu ý rằng việc kết nối RPC được thành lập trước đó bằng máy tính nguồn (test124) với máy tính đích (test125), đang cố gắng triệu gọi DCOM để gọi EnableStatic Method của lớp Win32_NetworkAdapterConfiguration. (Để có thể xem được vấn đề này, bạn hãy nhìn vào phần cửa sổ Hex Details, nơi có thể xem tải trọng hex của gói RPC được hiển thị dưới dạng văn bản Unicode). Tuy nhiên trong việc cố gắng triệu gọi DCOM, máy tính nguồn vẫn nghĩ địa chỉ đích của máy tính mục tiêu là 172.16.11.125 (xem phần Frame Details trong hình vẽ).

Phần còn lại của ChangeIPAddress.vbs cũng rất thú vị để phân tích tuy nhiên chúng ta đã nhận ra được lý do tại sao kịch bản điều khiển xa không chạy đúng cách. Rõ ràng nó làm việc nếu chúng ta sử dụng cách giải quyết On Error Resume Next mà chúng ta đã đề cập đến trong bài viết trước.

Phần 9: Tìm hiểu kịch bản điều khiển xa
Phần 10: Các thủ thuật của kịch bản điều khiển xa
Phần 11: Các thủ thuật kịch bản khác
Phần 12: Các thuộc tính của lớp WMI
Phần 13: Kịch bản trả về tất cả các giá trị

Thứ Sáu, 29/06/2007 16:34

5 ★ 1 👨 1.360
