Cấu hình Windows 2008 Server IP Routing

David Davis

Quản trị mạng – Với Windows Server 2008, có một số các thay đổi trong việc kết nối mạng cũng như Routing và Remote Access. Trong Windows Server 2008 thực sự đã có những dịch vụ mạng đã được remove và một số khác bạn phải sử dụng thay. OSPF đã không tồn tại trong Windows Server 2008 mặc dù theo quan điểm của chúng tôi thì đây có thể là giao thức định tuyến động tốt nhất đã được tạo. Tuy nhiên chúng ta cần phải hiểu sự quyết định của Microsoft trong việc remove nó vì có thể đến 99% các quản trị viên máy chủ Windows không sử dụng đến nó. Vậy chúng ta còn lại những gì?

Với sự remove của OSPF khiến chúng ta chỉ còn lại 1) định tuyến tĩnh hoặc 2) định tuyến động với RIPV2. Chúng ta hãy đi tìm ra cách chúng làm việc như thế nào.

Nên sử dụng định tuyến động hay tĩnh?

Câu hỏi đặt ra bạn nên sử dụng định tuyến động hay định tuyến tĩnh thực sự là một câu hỏi làm đau đầu các quản trị viên. Cách định tuyến nào đi chăng nữa thì kết quả cuối cùng của nó vẫn là nhằm mục đích định tuyến đúng lưu lượng mạng.

Với định tuyến tĩnh, bạn phải tạo một entry trên máy chủ Windows Server cho mỗi một mạng, mỗi một mạng này sẽ được định tuyến bởi máy chủ đó. Như vậy, với một mạng đơn giản có một máy chủ Windows Server thì việc định tuyến lưu lượng giữa hai mạng bằng phương pháp định tuyến tĩnh là một phương pháp “no brainer”. Bạn có thể cấu hình nó chỉ cần bằng hai lệnh đơn giản route add.

Trong trường hợp khác, trên một mạng ở đó bạn muốn hệ thống Windows Server 2008 định tuyến tới 25 mạng hoặc trao đổi các tuyến với mạng Cisco có sử dụng RIP thì cách thực hiện là chọn phương pháp định tuyến động.

Tuy nhiên định tuyến động cung cấp cho bạn những tính năng gì ở đây? Chúng ta hãy liệt kê ra các tính năng của chúng.

Vậy cách cấu hình định tuyến động và định tuyến tĩnh như thế nào trong Windows Server 2008?

Định tuyến tĩnh trong Windows Server 2008

Định tuyến tĩnh trong Windows Server không phải là mới. Chúng tôi đã sử dụng lệnh route nhiều năm nay. Bạn có thể cấu hình định tuyến tĩnh trong Windows 2008 Server bằng cách sử dụng lệnh route hoặc sử dụng giao diện quản trị người dùng. Tuy nhiên, nếu bạn sử dụng giao diện GUI thì các tuyến này sẽ không được liệt kê trong giao diện GUI khi bạn đánh route print. Chính vì vậy chúng tôi khuyên các bạn rằng nếu bạn sử dụng định tuyến tĩnh trong Windows 2008, hãy sử dụng lệnh route tại cửa sổ nhắc lệnh của Windows.
Chúng ta hãy đi xem xét một số ví dụ về cách cấu hình định tuyến tĩnh bằng lệnh route:

Hiển thị bảng định tuyến tĩnh

Hiển thị bảng định tuyến tĩnh hoàn toàn dễ dàng, chỉ cần sử dụng lệnh route print, xem tronh hình 1 bên dưới:

Hình 1: Hiển thị bản định tuyến IP trong Windows Server 2008

Trong phần đầu ra của lệnh route print, thứ quan trọng nhất mà bạn sẽ thấy ở đây là danh sách giao diện. Các giao diện Windows Server IP được dán nhãn bằng số giao diện. Số giao diện trong hình 1 là 16, 14, 1, 15, 20, và 12. Các số giao diện này được sử dụng bất cứ khi nào bạn bổ sung hoặc xóa các tuyến trong bảng định tuyến.

Thứ quan trọng thứ hai trong phần đầu ra của lệnh này là IPv4 Route Table. Bảng này thể hiện cho chúng ta thấy được các đích đến của mạng, network mask, default gateway, interface, và metric. Nó “mách bảo” Windows Server biết được nơi định tuyến lưu lượng.

Bên dưới nó là một bảng định tuyến IPv6

Bổ sung thêm một tuyến tĩnh

Vậy cách chúng ta có thể thêm một tuyến tĩnh bằng lệnh như thế nào? Câu trả lời rất đơn giản, bạn chỉ cần sử dụng lệnh route add như sau:

route add 1.1.1.0 mask 255.255.255.0 10.0.1.1 if 1

Như những gì bạn thấy trong hình 2, các kết quả cho việc bổ sung tuyến của chúng ta đã được quả quyết “OK!”

Hình 2: Sử dụng lệnh route add trong Windows 2008

Điều quan trọng trong lệnh route add là mạng chúng ta muốn bổ sung, subnet của nó, destination/gateway, và giao diện cho tuyến đó.

Xóa một tuyến tĩnh

Việc xóa đi một tuyến tĩnh còn dễ hơn việc thêm vào tuyến tĩnh. Tất cả những gì chúng ta cần thực hiện ở đây là sử dụng lệnh route delete đối với mạng mà bạn muốn xóa, xem thể hiện trong hình 3 bên dưới.

Hình 3: Sử dụng lệnh route delete trong Windows 2008

Trên đây các bạn đã nắm được những điều cơ bản trong việc cấu hình các tuyến tĩnh bằng lệnh. Chúng ta hãy đi tìm hiểu hơn nữa về việc cấu hình tuyến động.

Đinh tuyến động trong Windows Server 2008 bằng RIPV2

Như trong phần đầu của bài viết, chúng tôi đã nói về những ưu điểm trong việc cấu hình định tuyến động. Vậy lúc này chúng tôi sẽ cung cấp cho các bạn các bước để cấu hình RIPv2 trong Windows 2008:

1. Bước đầu tiên là cài đặt role Routing and Remote Access (RRAS) trong Windows 2008 Server. Nếu bạn vào Add Roles Wizard, RRAS role có thể hơi khó tìm vì những gì bạn thực sự cần bổ sung là role Network Policy and Access Services sau đó là Routing and Remote Access Services Role (như những gì bạn thấy trong hình 4 và 5).

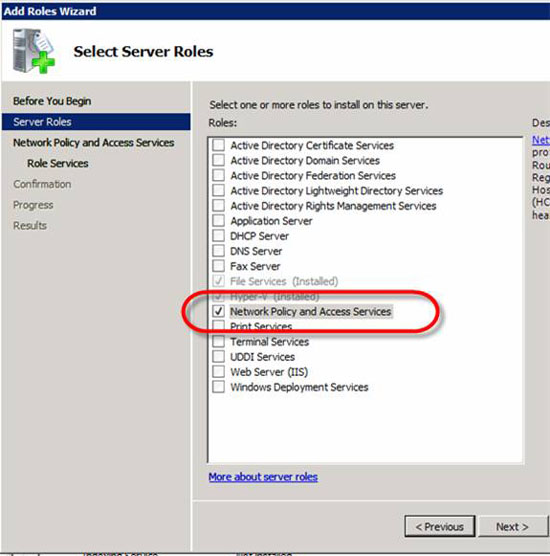

Hình 4: Bổ sung thêm RRAS Role thông qua Network Policy and Access Services

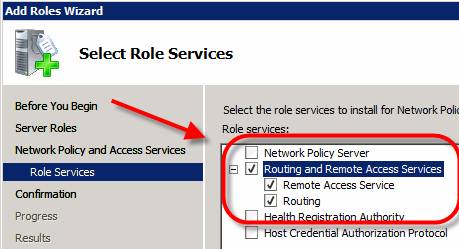

Hình 5: Win 2008 Role Services là một phần trong role Network Policy and Access Services

Khi đã cài đặt, bạn có thể cấu hình RRAS từ ứng dụng Server Manager nhưng trong hướng dẫn này chúng tôi sử dụng ứng dụng Routing and Remove Access.

Hình 6: Cấu hình và kích hoạt RRAS

Bảo đảm rằng bạn thực hiện một cấu hình tùy chọn Custom Configuration có liên quan đến RRAS protocol cài đặt những gì. Sau đó chọn cài đặt LAN ROUTING, tiếp đến chọn khởi chạy dịch vụ.

Bạn có thể thấy Network Interfaces được điều khiển bởi RRAS và các cấu hình cụ thể cho IPV4 và IPV6.

Tại đây, bạn có thể mở rộng phần IPV4, vào General, sau đó vào New Routing Protocol.

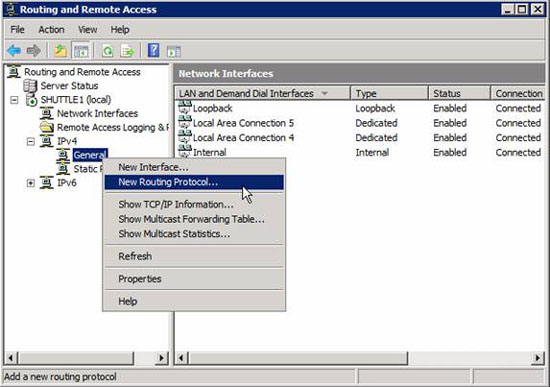

Hình 7: Bổ sung thêm Routing Protocol mới

Tiếp đến, chọn RIPV2 với tư cách là giao thức định tuyến của mình.

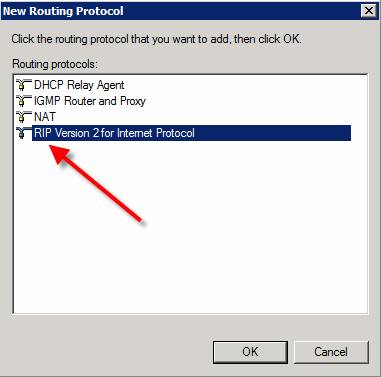

Hình 8: Bổ sung thêm RIP V2

3. Lúc này bạn đã cài đặt RIPv2 và hoàn toàn có thể cấu hình nó. Việc cấu hình RIPv2 thực sự rất đơn giản như việc bổ sung thêm các giao diện mà bạn muốn sử dụng để trao đổi các tuyến RIP. Để thực hiện điều đó, bạn hãy vào phần RIP, kích phải vào nó, chọn New Interface, sau đó chọn giao diện bạn muốn bổ sung trong RIP như thể hiện trong hình 9.

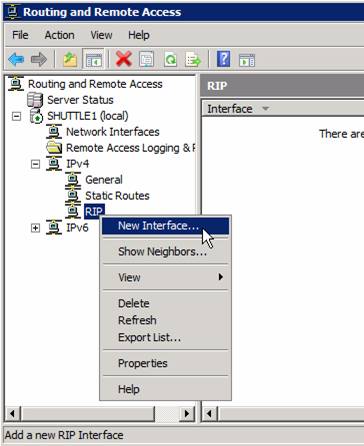

Hình 9: Bổ sung thêm giao diện RIP

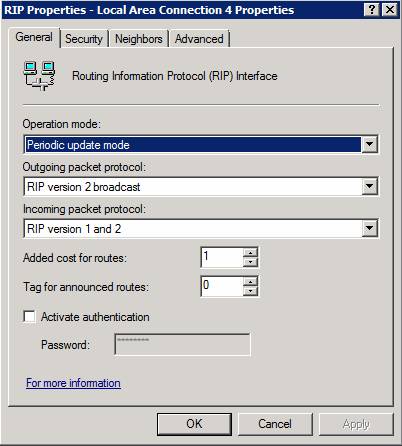

Hình 10: Cấu hình giao diện RIP

Kết luận

Windows Server 2008 có một tùy chọn định tuyến tĩnh cứng và một tùy chọn định tuyến động có khả năng linh hoạt cao - RIPV2. Trong bài này chúng tôi đã giới thiệu cho các bạn về OSPF được remove như thế nào từ Windows 2008 và những gì mà bản thân chúng tôi đã cảm nhận về điều đó. Bên cạnh đó chúng tôi cũng giới thiệu cho các bạn tại sao bạn nên sử dung định tuyến tĩnh hơn định tuyến độg. Cuối cùng là giới thiệu cho các bạn cách cấu hình định tuyến tĩnh với lệnh route và định tuyến động bằng cách cài đặt RIPV2 in Windows 2008 Routing and Remote Access.
