Khám phá 'nội tạng' iPad 3G

Phiên bản iPad 3G không có nhiều khác biệt so với bản thường ngoại trừ mạch và ăng ten bắt sóng 3G.

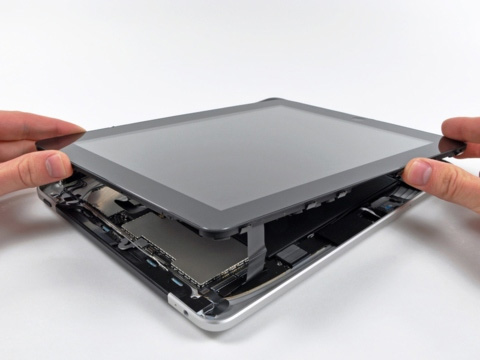

Do việc bổ sung kết nối 3G nên cần phải ngắt thêm ăng-ten 3G mới
có thể tách rời được hai phần.


Mặt trong máy với hai pin ở hai bên.


Bảng mạch logic với cách cắm giống với thẻ mini PCI Express.


Cận cảnh bảng mạch logic.


Bảng mạch SIM.


Mạch sim sau khi tháo rời.


Gỡ ăng-ten GPS.



Từ trái qua phải là ăng-ten Wi-Fi/Bluetooth, GPS và ăng ten 3G.


Bảng mạch chủ với vi xử lý A4.


Mặt dưới.


Toàn bộ "nội tạng" bên trong máy.
