Xây dựng hệ thống mạng tích hợp Ubuntu và Windows

Hiện nay, các hệ thống mạng tích hợp cả Linux và Windows đã bắt đầu trở nên phổ biến. Dựa trên mục tiêu của mỗi tổ chức, doanh nghiệp, nhân viên quản trị mạng sẽ chọn lựa và thiết kế các hệ thống mạng LAN vừa đảm bảo hiệu quả công tác của đơn vị, vừa tuân thủ luật bản quyền.

Trong một mạng máy tính, chia sẻ tài nguyên là một nhu cầu tất yếu. Với các hệ thống mạng chỉ gồm các máy tính Windows, chúng ta đã rất quen thuộc và dễ dàng thực hiện các thao tác trên tài nguyên chia sẻ. Nhưng đối với những hệ thống tích hợp cả Linux và Windows, hoặc Linux và Linux, chúng ta cần có sự hướng dẫn cụ thể và chi tiết hơn để hòa nhập tốt vào môi trường mạng mới này.

Bài viết sẽ hướng dẫn bạn đọc các bước xây dựng hệ thống mạng tích hợp Ubuntu và Windows. Qua đó, bạn đọc sẽ thực hành chia sẻ tài nguyên giữa Ubuntu và Windows Server 2003, Windows XP với Samba (phần mềm cho phép chia sẻ tài nguyên giữa Linux và Windows).

1. Yêu cầu hệ thống

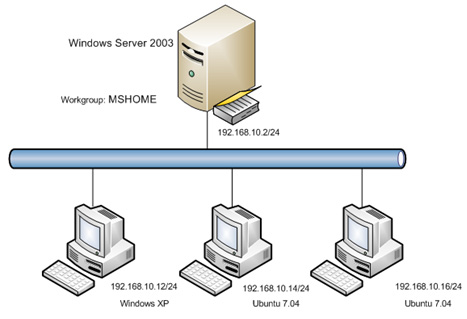

Trong bài viết này, bạn sẽ tiến hành xây dựng hệ thống mạng tích hợp theo mô hình workgroup (MSHOME) với thông tin về các máy tính như sau:

Máy tính Windows 01 - Windows Server 2003:
- Địa chỉ IP: 192.168.10.2
- Tên máy: server01
Máy tính Windows 02 - Windows XP Professional:
- Địa chỉ IP: 192.168.10.12
- Tên máy: client01
Máy tính Linux 01 - Ubuntu 7.04:
- Địa chỉ IP: 192.168.10.14
- Tên máy: client02
Máy tính Linux 02 - Ubuntu 7.04:
- Địa chỉ IP: 192.168.10.16
- Tên máy: client03

2. Thiết lập địa chỉ IP

Để hệ thống mạng LAN tích hợp có thể hoạt động, bạn cần cấu hình địa chỉ IP cho các máy trong cùng một lớp mạng (ví dụ của trường hợp này là 192.168.10.0).

Đối với các máy tính Windows, thao tác cấu hình được thực hiện bằng cách vào menu Start > Settings > Network Connections và thao tác trên Local Area Connection để điền địa chỉ IP.

Đối với các máy tính Ubuntu, bạn cần thực hiện theo các bước:

Mở cửa sổ Network Settings bằng cách gõ network-admin tại cửa sổ dòng lệnh:

root@ln01:~# network-admin

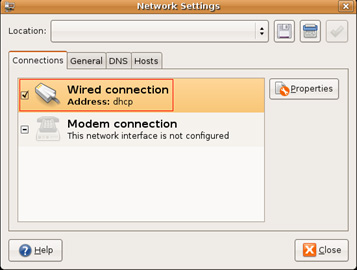

Kích chọn Wired connection và bấm nút Properties.
Cấu hình địa chỉ IP của Ubuntu cùng lớp với địa chỉ 192.168.10.0.

3. Chia sẻ tài nguyên giữa Ubuntu và Windows

Sau bước 2, các máy tính trong mạng tích hợp của bạn đã truyền thông được với nhau. Đến đây, bạn bắt đầu khai thác tài nguyên mạng bằng cách cấu hình dịch vụ chia sẻ file trên mạng.

3.1. Trên máy tính Windows 01 (server01), bạn thực hiện như sau:

Kết nối server01 vào workgroup MSHOME

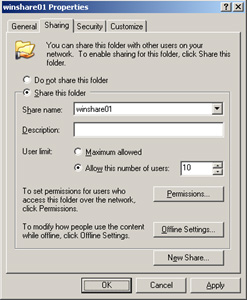

Chia sẻ thư mục: winshare01

3.2. Trên máy tính Windows 02 (client01), bạn thực hiện như sau:

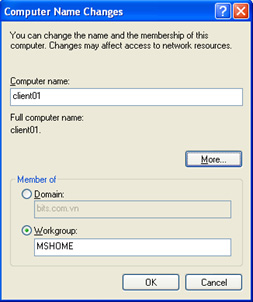

Kết nối client01 vào workgroup MSHOME
Chia sẻ thư mục: winshare02

3.3. Trên máy tính Linux (Ubuntu 7.04 - client02), bạn thực hiện như sau:

Kết nối client02 vào workgroup MSHOME
Chia sẻ thư mục: linuxshare01

Để hoàn thành các bước cấu hình của mục này, bạn cần thực hiện theo trình tự sau:

1. Trên máy tính Ubuntu 7.04 (client02), kiểm tra Samba đã được cài đặt trên hệ thống hay chưa bằng lệnh:

root@client02:~# sudo dpkg --get-selections | grep samba

Nếu đã có, các gói samba* sẽ xuất hiện.

Nếu chưa, bạn thực hiện lệnh sau để cài đặt Samba:

root@client02:~# sudo apt-get install samba

Chú ý: để lệnh trên thực hiện được, hệ thống Ubuntu phải kết nối với Internet.

2. Hiệu chỉnh file /etc/samba/smb.conf để kết nối client02 vào workgroup MSHOME và chia sẻ thư mục linuxshare01:

[global]
workgroup = MSHOME
netbios name = client02
server string = Samba Server on client02
security = share
[linuxshare01]
comment = Shared Directory on client02 machine
path = /home/tthai/linuxshare01
browseable = yes
read only = no
guest ok = yes

3. Tạo và cấp quyền cho thư mục chia sẻ:

root@client02:~# sudo mkdir /home/tthai/linuxshare01
root@client02:~# sudo chmod 777 /home/tthai/linuxshare01

4. Khởi chạy dịch vụ samba:

root@client02:~# sudo smbd
root@client02:~# sudo nmbd

4. Truy cập tài nguyên đã chia sẻ

Để kiểm tra các kết quả chia sẻ, bạn thực hiện lần lượt trên các máy tính Windows và Linux.

4.1. Truy cập thư mục chia sẻ trên Windows từ máy Linux

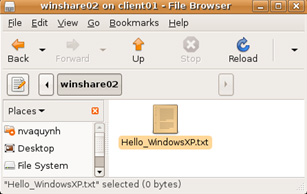

Từ menu Places của máy Linux (client02), bạn chọn Network. Tiếp đến, bấm đôi chuột vào biểu tượng Windows Network.

Sau khi workgroup MSHOME xuất hiện, bấm đôi chuột vào máy client01 (Windows XP). Cuối cùng, bấm chuột vào thư mục winshare02.

4.2. Truy cập thư mục chia sẻ trên Linux từ máy Windows

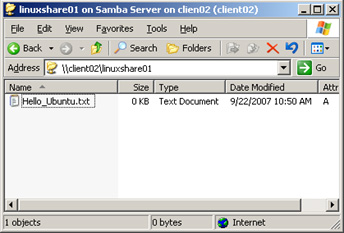

Từ menu Start của máy Windows (server01 hoặc client01), bạn chọn Run và nhập đường dẫn đến thư mục đã chia sẻ trên máy Linux (client02).

Nếu thành công, cửa sổ của thư mục này sẽ hiện ra. Bạn có thể tương tác với thư mục này bằng cách thực hiện các thao tác tạo tập tin và thư mục trên nó.

Ngược lại, nếu Windows chưa truy cập vào Linux được, bạn cần kiểm tra lại tập tin cấu hình /etc/samba/smb.conf, trạng thái hoạt động của các dịch vụ Samba.

5. Chia sẻ tài nguyên trong mạng Ubuntu

Để chia sẻ trên Ubuntu, người ta sử dụng Network File System (NFS). NFS là một giao thức cho phép các máy tính trong mạng LAN chia sẻ tài nguyên với nhau, đặc biệt phải kể đến các máy tính chạy nhân hệ điều hành Unix/Linux.

5.1. Trên máy tính client02, bạn thực hiện các bước sau để chia sẻ thư mục:

Tại cửa sổ dòng lệnh, gõ các lệnh sau để cài đặt NFS server:

root@client02:~# sudo aptitude update
root@client02:~# sudo apt-get install nfs-kernel-server

Chia sẻ thư mục bằng cách bổ sung các dòng như sau vào file /etc/exports. Mỗi dòng tương ứng với một thư mục chia sẻ:

/tthai *(ro,no_subtree_check)
/fullshare *(rw,no_subtree_check)
Trong đó:
/tthai, /fullshare: thư mục chia sẻ.
Dấu sao (*): cho phép mọi thành viên trong cùng mạng LAN truy cập.
ro (read-only): cấp quyền chỉ đọc cho các thành viên truy cập.
rw (read-write): cấp quyền đọc và ghi cho các thành viên truy cập.
no_subtree_check: bỏ qua thao tác kiểm tra một file bất kỳ (được máy trạm truy cập) có nằm trên một phân vùng hay toàn bộ ổ đĩa trên NFS server.
Để chỉ định rõ thư mục chia sẻ đến một số đối tượng cụ thể, bạn thay đổi dấu sao (*) bằng địa chỉ IP hoặc tên máy. Chẳng hạn:
/tthai 192.168.10.14(ro)
/fullshare 192.168.10.0/255.255.255.0(rw)

Khởi động NFS server bằng lệnh:

root@client02:~# sudo /etc/init.d/nfs-kernel-server start
Chú ý: nếu thay đổi file /etc/exports trên một NFS server đang hoạt động (running), bạn cần thực hiện lệnh sau để những thay đổi có hiệu lực:
root@client02:~# sudo exportfs -ra

5.2. Trên máy tính client03, bạn thực hiện các bước sau để truy cập đến thư mục đã chia sẻ trên máy tính client02:

Tại cửa sổ dòng lệnh, gõ các lệnh sau để cài đặt NFS client:

root@client03:~# sudo aptitude update
root@client03:~# sudo apt-get install portmap nfs-common

Đảm bảo mạng đã hoạt động tốt bằng cách thực hiện các lệnh ifconfig, ping để kiểm tra.
Kết nối đến thư mục chia sẻ bằng lệnh:

root@client03:~# sudo mount 192.168.10.14:/tthai /home/tthai
root@client03:~# sudo mount 192.168.10.14:/fullshare /home/fullshare
Chú ý: các thư mục /home/tthai, /home/fullshare nên rỗng (empty) và phải được tạo trước ở máy client03.

Bên cạnh thao tác kết nối bằng dòng lệnh vừa nêu, bạn cũng có thể truy cập đến thư mục đã chia sẻ trong khi hệ thống khởi động (boot time) bằng cách bổ sung các dòng vào file /etc/fstab.

Để kết nối tự động đến hai thư mục đã chia sẻ ở trên, bổ sung hai dòng sau vào file /etc/fstab:

192.168.10.14:/tthai /home/tthai nfs rw 0 0
192.168.10.14:/fullshare /home/fullshare nfs rw 0 0
Trong đó:
rw: kết nối đến thư mục chia sẻ với khả năng đọc và ghi. Tuy nhiên, nếu thư mục chia sẻ trên NFS server với quyền chỉ đọc, bạn cũng chỉ có được quyền chỉ đọc tương ứng.
Giá trị 0 thứ nhất: bỏ qua hoạt động của tiện ích Backup Dump File Sytem.
Giá trị 0 thứ hai: bỏ qua hoạt động của tiện ích Check File System.
