Cấu hình Terminal Services Gateway của Windows Server 2008 (Phần 2)

Cấu hình Terminal Services Gateway của Windows Server 2008 (Phần 1)

Thomas Shinder

Trong phần đầu của loạt bài này, chúng ta đã thực hiện cài đặt cơ bản cho Terminal Services cũng như việc đăng ký Terminal Services và cấu hình chế độ đăng ký của Terminal Services. Trong phần này, chúng tôi sẽ giới thiệu tiếp phần cài đặt và cấu hình TS Gateway và RDP client. Sau đó sẽ tạo một kết nối và kiểm tra nó làm việc như thế nào.

Cài đặt Terminal Services Gateway Service trên Terminal Services Gateway

Bây giờ chúng ta chuyển sự quan tâm sang máy Terminal Services Gateway. Đây là máy tính mà các máy khách bên ngoài sẽ kết nối vào lúc ban đầu khi tạo các kết nối máy khách Terminal Services của chúng.

Thực hiện theo các bước dưới đây để cài đặt Terminal Services Gateway trên máy Terminal Services Gateway.

1. Mở Server Manager trên máy tính Terminal Services Gateway. Kích vào nút Roles trong phần panel bên trái của giao diện điều khiển, sau đó kích vào liên kết Add Role trong phần panel bên phải.
2. Kích Next trong trang Before You Begin.
3. Trong trang Select Server Roles hãy tích vào hộp kiểm Terminal Services
4. Trong trang Terminal Services, kích Next.
5. Trong trang Select Role Services, tích vào hộp kiểm TS Gateway. Sau đó bạn sẽ thấy một hộp thoại Add Roles Wizard hỏi có muốn Add role services and features required for TS Gateway. Kích nút Add Required Role Services.

Hình 1

6. Kích Next trong trang Select Role Services

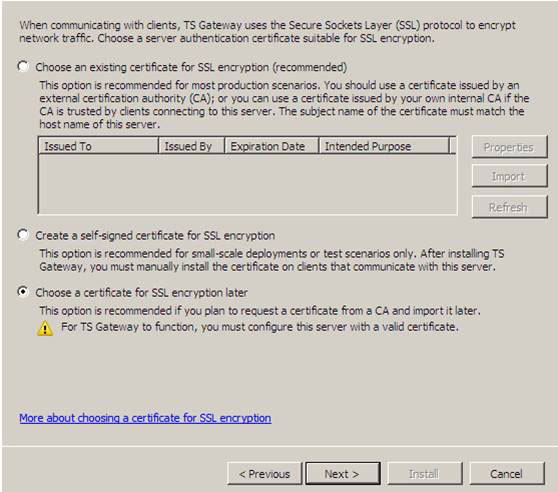

7. Trong trang Choose a Server Authentication Certificate for SSL Encryption, chọn tùy chọn Choose a certificate for SSL encryption later. Chọn tùy chọn này là vì chúng ta vẫn chưa tạo một chứng chỉ cho TS Gateway để sử dụng kết nối SSL giữa bản thân nó và các máy khách RDP. Chúng ta sẽ yêu cầu một chứng chỉ sau này và sau đó cấu hình TS Gateway để sử dụng chứng chỉ. Kích Next.

Hình 2

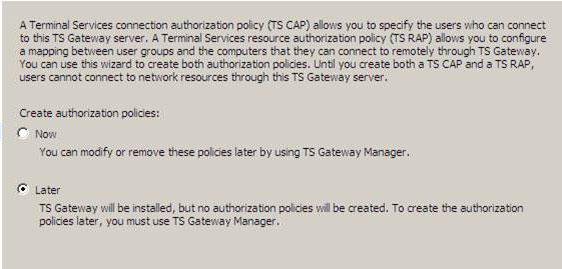

8. Trong trang Create Authorization Policies for TS Gateway, bạn hãy chọn tùy chọn Later. Chọn tùy chọn này là vì chúng tôi muốn đưa bạn vào giao diện điều khiển TS Gateway và giới thiệu cách cấu hình các chính sách thẩm định trong giao diện điều khiển này. Kích Next.

Hình 3

9. Kích Next trong trang Network Policy and Access Services

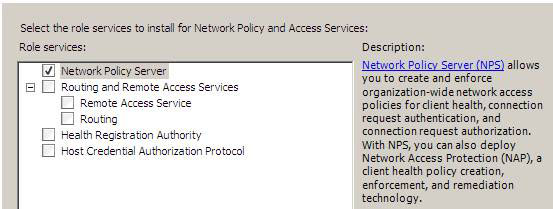

10. Trong trang Select Role Services, bạn hãy tích vào hộp kiểm Network Policy Server, sau đó kích Next.

Hình 4

11. Trong trang Web Server (IIS), kích Next

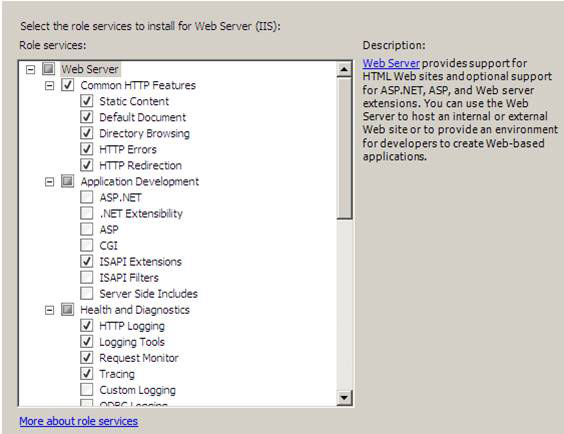

12. Trong trang Select Role Services, chấp nhận các dịch vụ role mặc định đã được chọn bởi tiện ích. Ở đây có một số dịch vụ cần thiết cho việc chạy dịch vụ TS Gateway. Kích Next.

Hình 5

13. Xem lại toàn bộ các thông tin trong trang Confirm Installation Selections và kích Install.

Hình 6

14. Kích Close trong trang Installation Results để hiển thị cài đặt đã thành công.

Lúc này chúng ta có thể yêu cầu một chứng chỉ mà Web site trên TS Gateway có thể sử dụng để thiết lập kết nối SSL với máy khách RDP.

Thực hiện các bước dưới đây để yêu cầu một chứng chỉ cho máy TS Gateway:

1. Từ menu Administrative Tools, kích Internet Information Services (IIS) Manager.

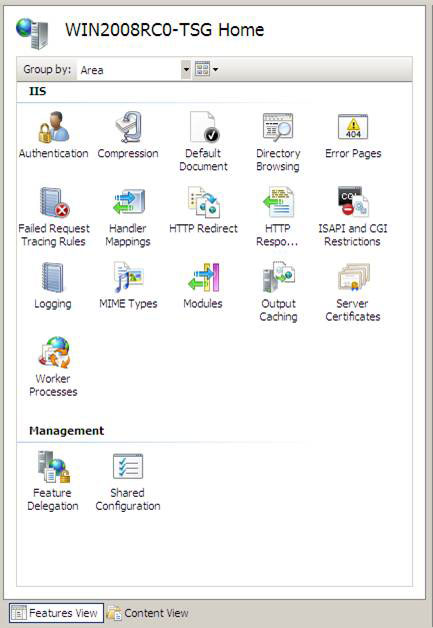

2. Trong giao diện điều khiển Internet Information Services (IIS) Manager, kích vào tên máy chủ trong phần panel bên trái của giao diện điều khiển. Kích đúp vào biểu tượng Server Certificates ở phần giữa của giao diện này.

Hình 7

3. Trong phần bên trái của giao diện điều khiển, bạn hãy kích vào liên kết Create Domain Certificate.

Hình 8

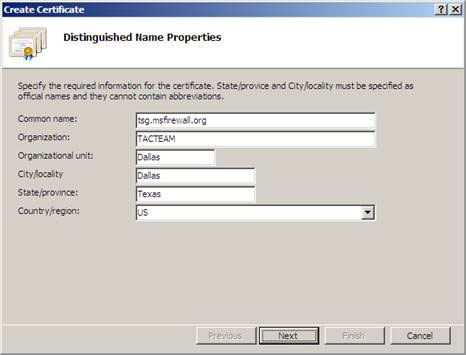

4. Trong trang Distinguished Name Properties, hãy nhập vào các thông tin đã được chỉ định trong trang này. Mục quan trọng nhất đó là Common name. Tên mà bạn nhập vào ở đây phải cùng với tên mà máy khách Terminal Services đã được cấu hình để sử dụng nhằm liên lạc với máy tính TS Gateway. Đây cũng là tên mà các máy chủ DNS dùng chung sẽ được cấu hình để cung cấp địa chỉ chung nhằm cho phép truy cập vào TS Gateway. Trong hầu hết các trường hợp, bộ phận này sẽ là một bộ địng tuyến hoặc một giao diện bên ngoài của thiết bị NAT, hoặc có lẽ là giao diện bên ngoài của tường lửa tiên tiến như Microsoft ISA Firewall chẳng hạn. Kích Next.

Hình 9

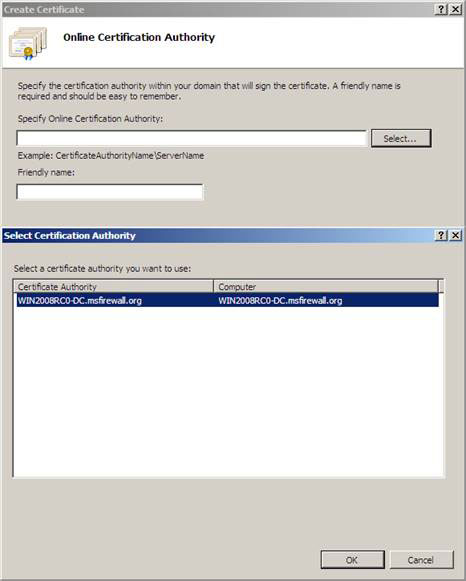

5. Trong trang Online Certification Authority, kích nút Select. Trong hộp thoại Select Certification Authority, hãy chọn tên Enterprise CA mà bạn muốn thu chứng chỉ. Hãy nhớ rằng chúng ta có thể thu được chứng chỉ miền này và tự động cài đặt nó vì đang sử dụng một Enterprise CA. Nếu bạn đang sử dụng một CA đơn (standalone) thì sẽ phải sử dụng trang Web enrollment và điều đó chỉ được sau khi đã tạo một yêu cầu offline, sau đó bạn phải tự cài đặt chứng chỉ của máy tính. Kích OK sau khi chọn Enterprise CA.

Hình 10

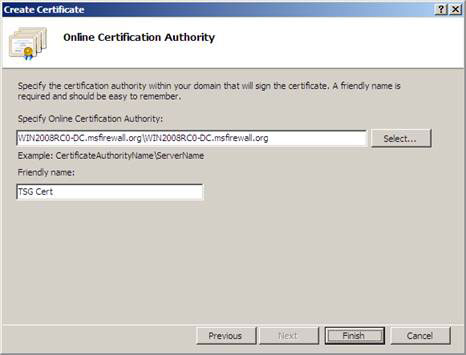

6. Nhập vào một tên Friendly name trong trang Online Certification Authority. Trong ví dụ này chúng tôi sẽ đặt tên cho một chứng chỉ là TSG Cert. Kích Finish.

Hình 11

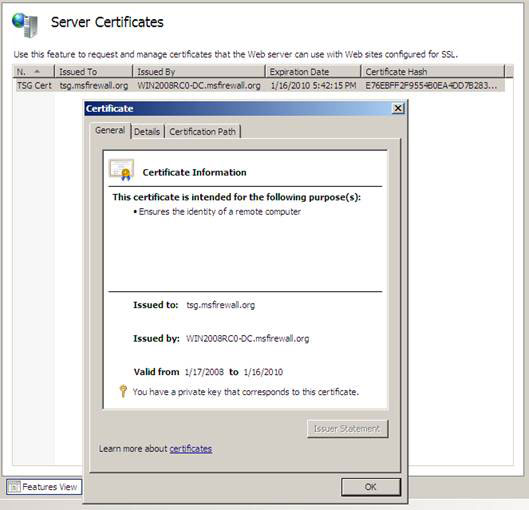

7. Sau khi nhận một chứng chỉ, bạn sẽ thấy các thông tin có liên quan đến chứng chỉ trong phần panel ở giữa của giao diện điều khiển. Nếu kích đúp vào chứng chỉ thì bạn sẽ thấy hộp thoại Certificate, đây chính là hộp thoại thể hiện tên chung trong trường Issued to và thông báo You have a private key that corresponds to this certificate. Điều này rất quan trọng vì chứng chỉ sẽ không làm việc nếu bạn không có một khóa riêng. Kích OK để đóng hộp thoại Certificate.

Hình 12

Với chứng chỉ đã được cài đặt trong kho chứa chứng chỉ của máy tính rồi, bạn hoàn toàn có thể gán TS Gateway để sử dụng chứng chỉ này.

Thực hiện các bước dưới đây để cấu hình TS Gateway sử dụng chứng chỉ đó:

1. Trong giao diện điều khiển Administrative Tools, kích vào mục Terminal Services, sau đó kích TS Gateway.

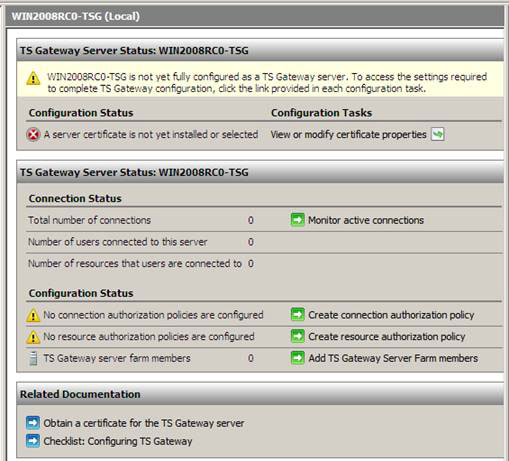

2. Trong TS Gateway Manager, kích vào tên của máy tính TS Gateway trong panel bên trái của giao diện điều khiển. Phần panel ở giữa cung cấp rất nhiều thông tin hữu ích về các bước cấu hình cần được hoàn tất để kết thúc cài đặt. Kích vào liên kết View or modify certificate properties.

Hình 13

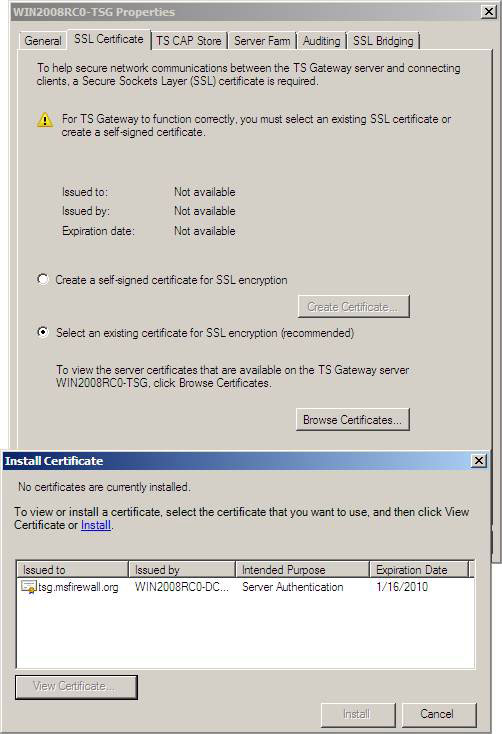

3. Trong hộp thoại Properties cho TS Gateway, trên tab SSL Certificate, tính năng Select an existing certificate for SSL encryption phải được kích hoạt và sau đó kích nút Browse Certificates. Khi đó sẽ xuất hiện hộp thoại Install Certificate. Kích vào chứng chỉ, trong trường hợp này là tsg.msfirewall.org, sau đó kích nút Install.

Hình 14

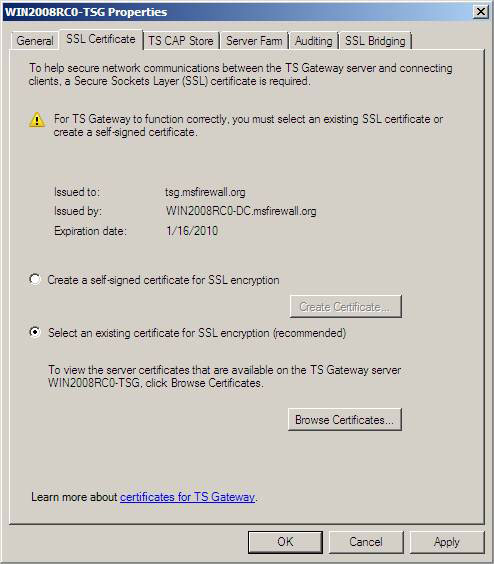

4. Tab SSL Certificate sẽ hiển thị các thông tin về chứng chỉ mà TS Gateway sẽ sử dụng để thiết lập kết nối SSL. Kích OK.

Hình 15

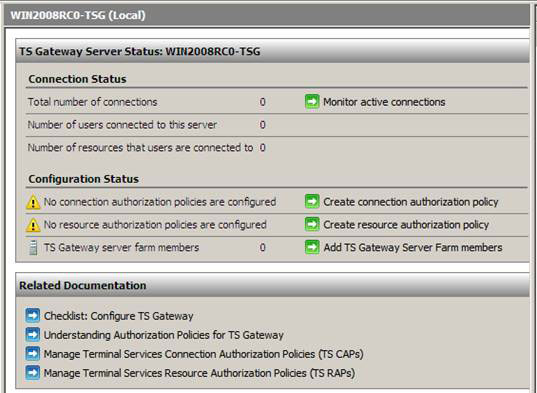

5. Nội dung của phần panel ở giữa có một chút thay đổi, nó phản ánh rằng chứng chỉ hiện đã được cài đặt trên TS Gateway. Mặc dù vậy, lúc này chúng ta sẽ thấy phần Configuration Status cần tạo cả chính sách thẩm định kết nối và chính sách thẩm định tài nguyên.

Hình 16

CAP chính là viết tắt của từ Connection Authorization Policy (chính sách thẩm định kết nối), nó cho phép bạn có thể kiểm soát người nào có thể kết nối đến Terminal Server thông qua Terminal Services Gateway.

Thực hiện các bước dưới đây để tạo một chính sách thẩm định kết nối:

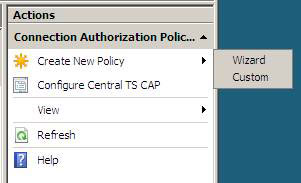

1. Trong phần panel bên trái của giao diện điều khiển, kích vào nút Connection Authorization Policies nằm trong Policies. Trong phần panel bên phải của giao diện, bạn hãy kích vào mũi tên bên phải của Create New Policy và sau đó kích Wizard.

Hình 17

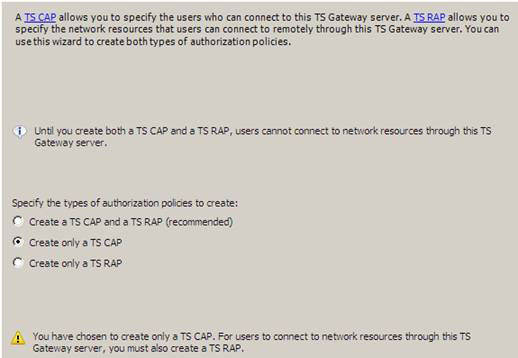

2. Trên trang Authorization Policies, chọn Create only a TS CAP. Kích Next.

Hình 18

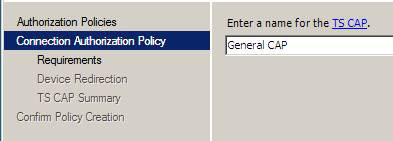

3. Trên trang Connection Authorization Policy, nhập vào tên cho CAP. Trong ví dụ này chúng tôi sẽ đặt tên CAP là General CAP. Kích Next.

Hình 19

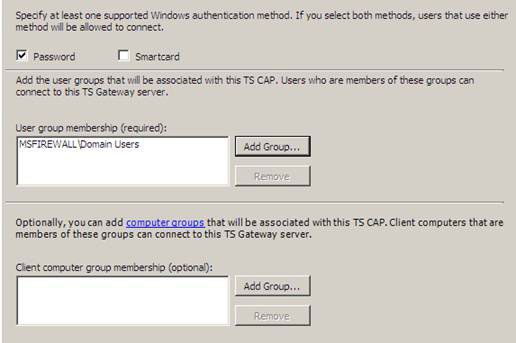

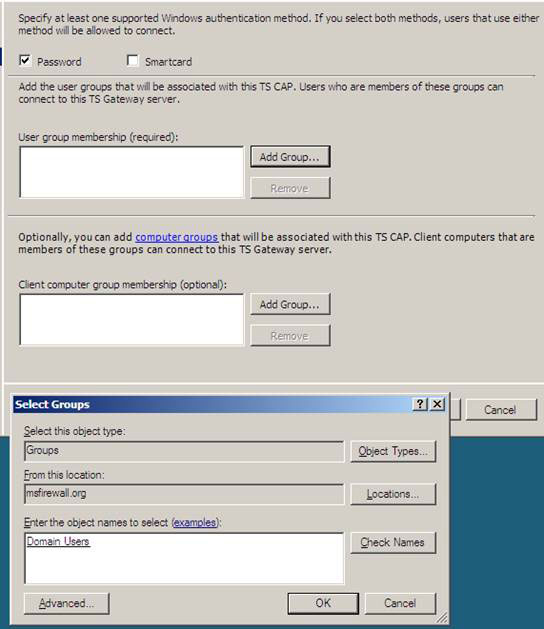

4. Trên trang Requirements, hãy tích vào hộp kiểm Password. Nếu bạn có kế hoạch sử dụng chứng thực thẻ thông minh thì nên chọn tùy chọn Smartcard. Lúc này bạn cần cấu hình những nhóm nào có thể truy nhập vào Terminal Server thông qua TS Gateway. Để thực hiện điều đó, bạn hãy kích nút Add Group. Trong hộp thoại Select Groups, nhập vào tên của nhóm muốn cho phép truy cập và kích Check Names. Trong ví dụ này, chúng tôi nhập vào Domain Users sau đó kích OK.

Hình 20

5. Lưu ý trên trang Requirements bạn có thể chọn tùy chọn tạo các nhóm máy tính và cho phép chỉ truy cập vào các máy tính cụ thể. Chúng tôi sẽ không cấu hình tùy chọn này trong ví dụ này. Kích Next.

Hình 21

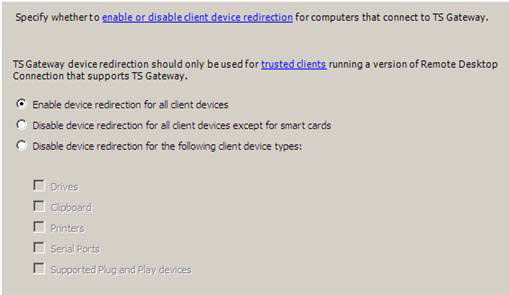

6. Trên trang Device Redirection, chọn tùy chọn Enable device redirection for all client devices. Lưu ý rằng nếu bạn muốn có môi trường bảo mật tốt hơn thì hãy xem xét đến việc chọn tùy chọn Disable device redirection for the following client device types sau đó chọn Drives và Clipboard. Để có độ bảo mật tốt hơn nữa bạn cũng có thể chọn Disable device redirection for all client devices except for smart cards. Kích Next.

Hình 22

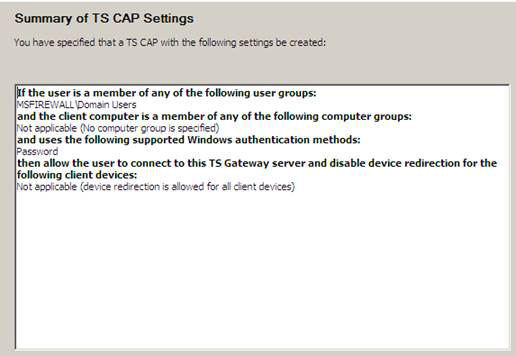

7. Trên trang Summary of TS CAP Settings, đọc các kết quả của các phần chọn của bạn, sau đó kích Finish.

Hình 23

8. Kích Close trên trang Confirm Policy Creation

RAP là viết tắt của Resource Authorization Policy (chính sách thẩm định tài nguyên), đây chính là chính sách mà chúng ta cần tạo tiếp. RAP được sử dụng để kiểm soát Terminal Server nào có thể được truy cập thông qua Terminal Services Gateway.

Thực hiện các bước dưới đây để tạo một RAP:

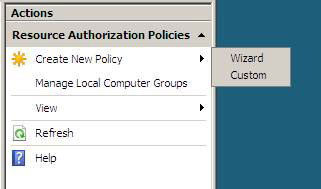

1. Kích vào nút Resource Authorization Policies trong phần panel bên trái của giao diện điều khiển TS Gateway Manager. Trong phần panel bên phải của giao diện, bạn hãy kích vào mũi tên bên phải của liên kết Create New Policy sau đó kích Wizard.

Hình 24

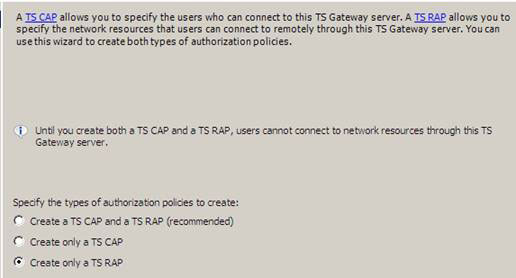

2. Trên trang Authorization Policies, chọn tùy chọn Create only a TS RAP.

Hình 25

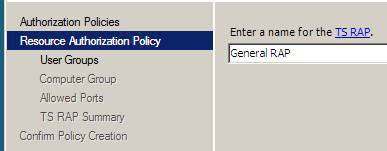

3. Trên trang Resource Authorization Policy, đặt tên cho RAP trong hộp Enter a name for the TS RAP. Trong ví dụ này chúng tôi sẽ đặt tên RAP là General RAP. Click Next.

Hình 26

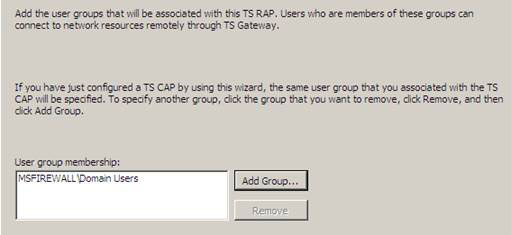

4. Trong trang User Groups, bạn chọn các nhóm người dùng RAP sẽ áp dụng. Điều này sẽ cho phép bạn điều chỉnh tin hơn với về khả năng truy cập vào Terminal Servers nào của người dùng. Một số nhóm có thể được cho phép truy cập vào Terminal Server A và một số có thể lại muốn truy cập vào Terminal Server B. RAP cho phép bạn thực hiện kiểu điều khiển này. Trong ví dụ này, kích nút Add Group và bổ sung thêm nhóm Domain Users. Kích Next.

Hình 27

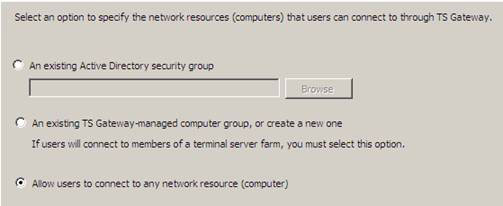

5. Trên trang Computer Group, bạn có một tùy chọn định nghĩa Terminal Servers nào có thể được truy cập thông qua RAP này. Bạn cũng có tùy chọn trong việc chọn một nhóm các máy tính đã được định nghĩa Active Directory, hoặc có thể tạo một nhóm quản lý TS Gateway. Trong ví dụ này, do chỉ có một Terminal Server, nên chúng tôi chọn tùy chọn đơn giản nhất là Allow users to connect to any network resource (computer). Tùy chọn này sẽ cho phép người dùng kết nối tới tất cả Terminal Servers trong mạng. Kích Next.

Hình 28

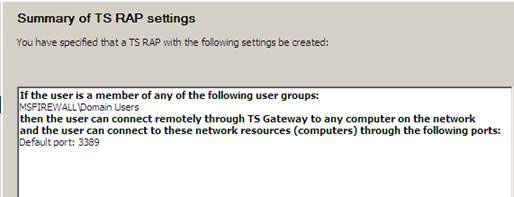

6. Trên trang TS Rap summary, bạn hãy xác nhận các thiết lập của mình và kích Finish.

Hình 29

7. Kích Close trên trang Confirm Policy Creation

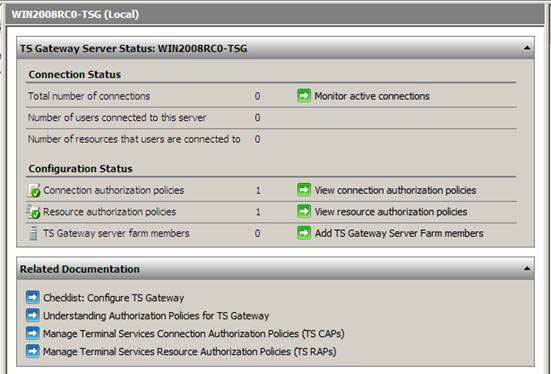

8. Kích vào tên máy chủ trong phần panel bên trái của giao diện điều khiển. Khi đó bạn sẽ thấy không có một issue nào mà chúng ta cần quản lý ở phần panel giữa nữa. Lúc này TS Gateway đã sẵn sàng cho việc quản lý các kết nối mới đang gửi đến đến Terminal Server trong mạng.

Hình 30

Nếu bạn đang ở nhà, Terminal Server và TS Gateway lúc này đã được cấu hình và sẵn sàng cho thực hiện một số nhiệm vụ khác. Bước cuối cùng cần thực hiện ở đây là cấu hình máy khách RDP trên máy tính Vista. Chúng ta cần cấu hình tên Terminal Server của máy khách sẽ được kết nối và tên của máy tính Terminal Services Gateway sẽ được sử dụng đối với Terminal Server.

Lưu ý:
Chúng tôi đã cấu hình máy khách Vista bằng một mục file HOSTS là tsg.msfirewall.org để nó sẽ xác định tên Terminal Services Gateway đối với địa chỉ IP của giao diện ngoài của thiết bị NAT ở mặt trước mạng.

Thực hiện các bước dưới đây để cấu hình máy khách RDP trên Windows Vista:

1. Trên máy tính Vista, bạn kích nút Start, sau dó kích Accessories. Kích đúp Remote Desktop Connection.

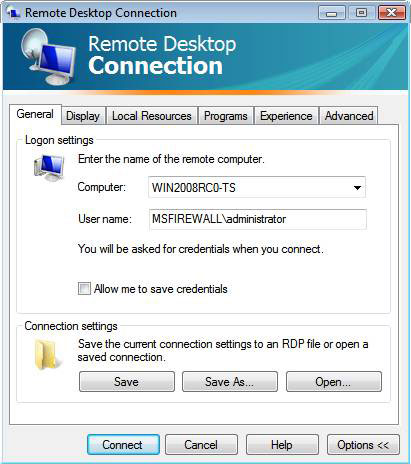

2. Trong hộp thoại Remote Desktop Connection, tab General, bạn hãy nhập vào tên máy tính của Terminal Server trong hộp văn bản Computer. Nhập vào tên người dùng trong hộp văn bản User name. Nếu bạn muốn máy khách lưu các thông tin quan trọng này thì hãy tích vào hộp kiểm Allow me to save credentials.

Hình 31

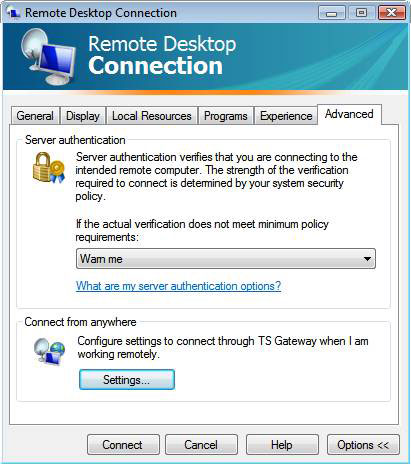

3. Kích tab Advanced. Trong phần Server authentication, mục Warn me phải được chọn. Kích nút Settings trong phần Connect from anywhere Connect from anywhere.

Hình 32

4. Trong hộp thoại TS Gateway Server Settings, bạn hãy chọn tùy chọn Use these TS Gateway server settings. Nhập vào đó tên của TS Gateway trong hộp Server name. Với Logon method, bạn chọn Ask for password (NTLM). Lưu ý rằng tùy chọn Automatically detect TS Gateway server settings sẽ cho phép bạn cấu hình máy khách RDP để kéo các thiết lập của nó thông qua Group Policy. Kích OK.

Hình 33

5. Kích vào tab General, sau đó kích Connect.

Hình 34

6. Một hộp thoại Windows Security sẽ xuất hiện. Nhập vào mật khẩu của bạn sau đó kích OK.

Hình 35

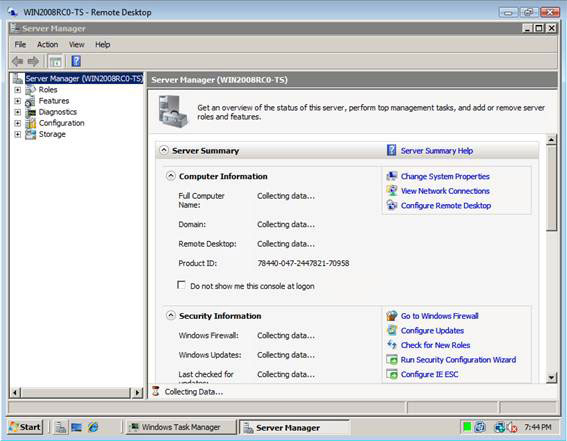

7. Phiên Terminal Services sẽ mở và bạn có thể thấy desktop và các ứng dụng đang chạy cho tài khoản của bạn trong phiên Terminal Services.

Hình 36

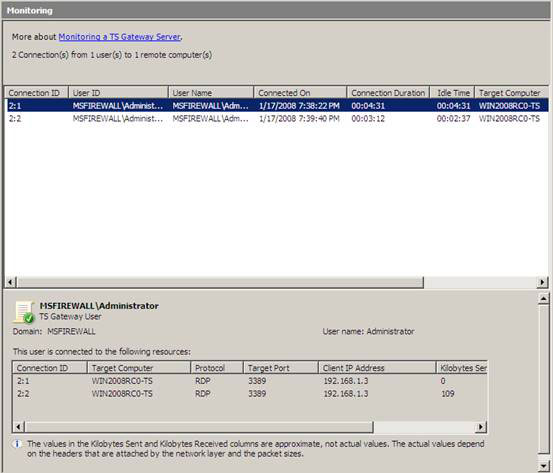

8. Bạn hãy vào TS Gateway và kích vào nút Monitoring trong phần panel bên trái của giao diện điều khiển the Terminal Services Gateway. Ở đây có thể thấy thông tin về các phiên Terminal Services đang đi qua TS Gateway.

Hình 37

Trong phần hai của loạt bài giới thiệu về TS Gateway này chúng ta đã cài đặt và cấu hình TS Gateway cũng như các máy khách RDP. Sau đó là kết nối đến TS Gateway và Terminal Server thông qua TS Gateway. Chúng ta cũng đã thấy rằng việc kiểm tra nút TS Gateway đã cung cấp rất nhiều thông tin hữu dụng về người nào đang kết nối với Terminal Server thông qua TS Gateway.
