Cách sử dụng đồng hồ vạn năng để đo điện trở, thông mạch, tụ điện

Đồng hồ vạn năng là một dụng cụ vô cùng hữu ích, nó dùng để thực hiện nhiều phép đo khác nhau trong nhiều lĩnh vực từ nghiên cứu khoa học, lắp ráp thiết bị điện tử, sản xuất...

Trong bài viết này, Quantrimang sẽ hướng dẫn bạn cách sử dụng đồng hồ vạn năng đo điện trở, thông mạch, tụ điện...

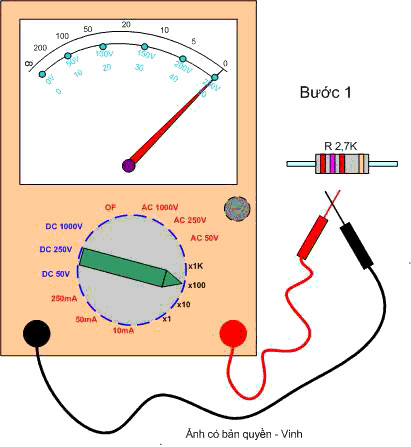

1. Cách sử dụng đồng hồ vạn năng đo điện trở

• Bước 1: Để đồng hồ ở thang đo điện trở Ω.
• Bước 2: Que đen cắm cổng chung COM, que đỏ cắm vào cổng V/Ω.
• Bước 3: Cắm que đo màu đen vào đầu COM, que đo màu đỏ vào đầu (+)
• Bước 4: Đặt 2 que đo của đồng hồ vạn năng số vào 2 đầu điện trở (Đo song song). Chọn thang đo sao cho khi đo điện trở cần xác định, độ lệch của kim ở khoảng ½ thang đo.
• Bước 5: Đo điện trở, có thể đo lại lần 2 để có được kết quả chính xác nhất.
• Bước 6: Đọc kết quả trên màn hiển thị.

Lưu ý:

• Không được đo điện áp và dòng điện khi đồng hồ ở thang đo điện trở, đồng hồ sẽ hỏng ngay lập tức.
• Không bao giờ được đo điện trở trong mạch đang được cấp điện.Trước khi đo điện trở trong mạch hãy tắt nguồn trước.
• Khi đo điện trở nhỏ <10Ω cần để cho que đo và chân điện trở tiếp xúc tốt nếu không kết quả không chính xác.
• Khi đo điện trở lớn > 10kΩ, tay không được tiếp xúc đồng thời vào cả 2 que đo, vì nếu tiếp xúc như vậy điện trở của người sẽ mắc song song với điện trở cần đo làm giảm kết quả đo.

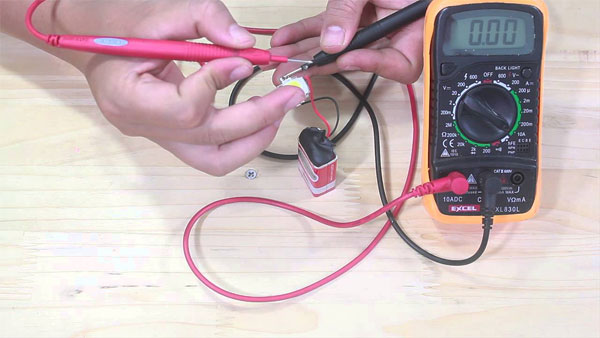

2. Cách sử dụng đồng hồ vạn năng đo thông mạch

Đo thông mạch là một tính năng rất hữu ích, trong thực tế khi cần kiểm tra công tắc điện có còn tốt hay không, dây dẫn có nguyên vẹn không hay dây tóc bóng đèn có bị đứt không.... người ta sẽ thực hiện phép đo này. Các bước được thực hiện như sau:

• Chuyển đồng hồ đo sang thang đo x1 trên khu vực đo Ohm. Còn với đồng hồ số bạn chuyển sang chế độ đo thông mạch với ký hiệu.
• Cặp 2 que của đồng hồ đo vào 2 đầu dây dẫn
• Đồng hồ sẽ không lên nếu dây dẫn bị đứt. Ngược lại, kim đồng hồ sẽ đi lên và còi trên đồng hồ sẽ kêu (Tùy loại)
• Nếu đồng hồ lên kim tức là dây còn nguyên. Còn khi dây đứt, kim đồng hồ sẽ đứng yên.

3. Cách sử dụng đồng hồ vạn năng đo tụ điện

Người ta có thể dùng thang điện trở của đồng hồ vạn năng để kiểm tra độ phóng nạp và hư hỏng của tụ điện.

Khi đo tụ điện, nếu là tụ hóa thì dùng thang x1 Ohm hoặc thang x10 Ohm còn nếu là tụ gốm thì dùng thang đo x1K Ohm hoặc 10K Ohm.

Kết quả phép đo được thể hiện như sau:

• Kim phóng nạp khi đo cho thấy tụ C1 còn tốt.
• Kim lên nhưng không về vị trí cũ tức là tụ C2 bị dò.
• Kim đồng hồ lên vạch 0 Ohm và không trở về tức là tụ C3 bị chập.

Lưu ý:

• Khi đo tụ phóng nạp, ta phải đảo chiều que đo vài lần để xem độ phóng nạp
• Các phép đo kiểm tra tụ hoá rất ít khi bị dò hoặc chập mà chủ yếu là bị khô. Chính vì thế khi đo tụ hoá để biết chính xác mức độ hỏng của tụ ta cần đo so sánh với một tụ mới có cùng điện dung.

4. Cách đo dòng điện bằng đồng hồ vạn năng

Để đo được dòng điện cần thực hiện theo các bước cơ bản sau:

• Bước 1: Chỉnh đồng hồ vạn năng ở thang đo A~ để đo dòng điện xoay chiều và thang A- để đo dòng điện một chiều.
• Bước 2: Que đen cắm cổng chung COM, que đỏ cắm vào cổng 20A nếu đo dòng có cường độ lớn cỡ A và cổng mA nếu đo dòng có cường độ nhỏ cỡ mA .
• Bước 3: Cắm que màu đen vào đầu COM, que đo màu đỏ vào đầu (+)
• Bước 4: Đặt chuyển mạch của đồng hồ ở thang DC.A - 250mA.
• Bước 5: Tắt nguồn điện của các mạch thí nghiệm.
• Bước 6: Kết nối que đo màu đỏ của đồng hồ về phía cực dương (+) và que đo màu đen về phía cực âm (-) theo chiều dòng điện. Mắc đồng hồ nối tiếp với mạch thí nghiệm.
• Bước 7: Bật điện cho mạch thí nghiệm.
• Bước 8: Đọc kết quả trên màn hình LCD.

Lưu ý:

• Khi kết quả đọc được nhỏ hơn 25mA, đặt chuyển mạch sang vị trí DC.A – 25mA để được kết quả chính xác hơn.
• Khi kết quả nhỏ hơn 2,5mA thì đặt chuyển mạch sang vị trí DC.A – 2,5mA.
• Khi sử dụng đồng hồ vạn năng que đen sẽ là (-) nguồn pin và que đỏ là (+) nguồn pin.

Trên đây là hướng dẫn một số phép đo cơ bản khi dùng đồng hồ vạn năng. Liên hệ với chúng tôi nếu bạn muốn sở hữu những chiếc đồng hồ đo điện giá rẻ, chất lượng: Tại Hà Nội: 024.3568.6969 hoặc tại TPHCM: 028.3833.3366.
