Mổ xẻ iPad 2012

Các thành viên website iFixIt đã bay sang Australia để mua sớm chiếc iPad thế hệ thứ 3 và ngay lập tức bung máy để ngắm nghía "ruột gan" của nó.

Do các cửa hàng Apple ở Australia bán iPad mới sớm hơn ở Mỹ nên các thành viên của iFixIt - trang chuyên "mổ xẻ" các thiết bị số - đã bay sang Australia để mua sản phẩm này được nhanh hơn. Chiếc iPad mới mà iFixIt có trong tay là chiếc đầu tiên bán ra tại cửa hàng Telstra ở thành phố Melbourne. Ngay sau khi mua, họ đã "mổ" chiếc iPad này, và dưới đây là "nội thất" của nó.

Mổ xẻ iPad 2012

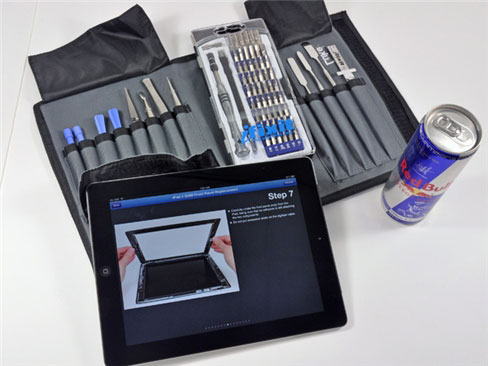

Bộ dụng cụ “khui” iPad.

Mổ xẻ iPad 2012

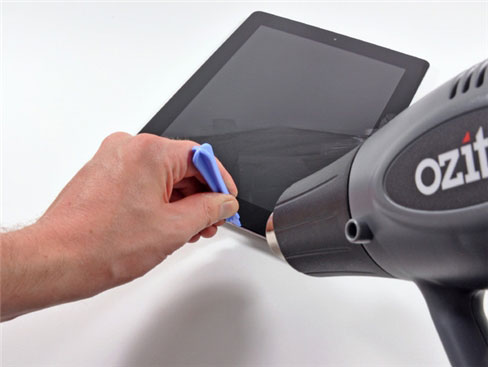

“Khò” các khớp nối để dễ mở.

Mổ xẻ iPad 2012

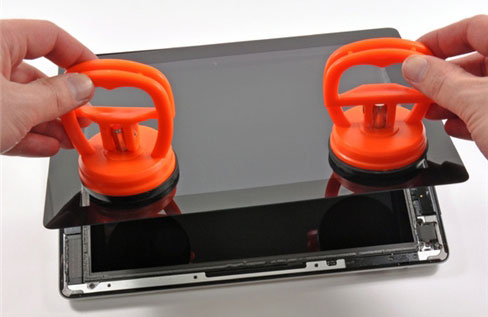

Nhấc lớp kính bảo vệ màn hình bằng bộ hít chuyên dụng

Mổ xẻ iPad 2012

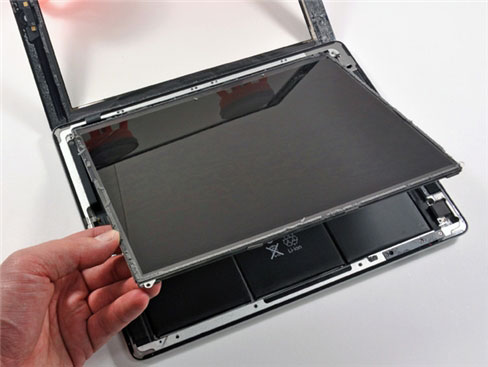

Màn hình cảm ứng iPad 3, độ phân giải "siêu khủng" 2.048 x 1.536 pixel, (cao gấp 4 lần iPad 2).

Mổ xẻ iPad 2012

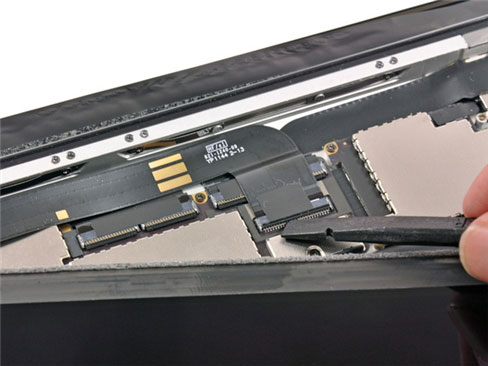

Đầu kết nối màn hình hình khác biệt trên iPad 2 và iPad 3. Điều này có nghĩa màn hình iPad 2 và iPad 3 không tương thích nhau.

Mổ xẻ iPad 2012

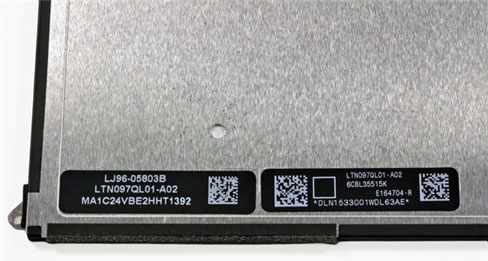

Số model trên màn hình 9,7 inch LCD của iPad 3 cho thấy đây có thể là màn hình của Samsung.

Mổ xẻ iPad 2012

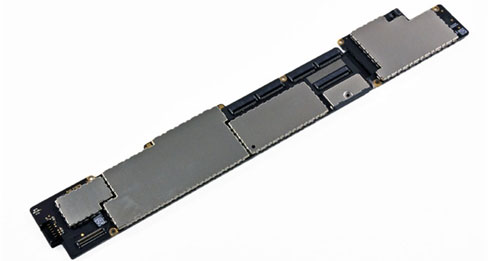

Các chip trên bo mạch iPad 3 được bảo vệ bằng những khối nhôm khá chắc chắn.

Mổ xẻ iPad 2012
Đỏ: Chip điều khiển thiết bị Texas Instruments CD3240 Cam: Chip Broadcom BCM4330 802.11a/b/g/n MAC/baseband/radio tích hợp Bluetooth 4.0+HS và bộ thu sóng FM. Vàng: 1GB DRAM (2 x 4Gb Elpida LP DDR2) Xanh lá: chip tối ưu hóa năng lượng FairChild FDMC 6683. Xanh dương: chip điều khiển nhập/xuất Broadcom BCM5973. Hồng: vi xử lý Broadcom BCM5974 Đen: chip giải mã âm thanh Apple 338S0987 (Cirrus Logic audio codec).

Mổ xẻ iPad 2012

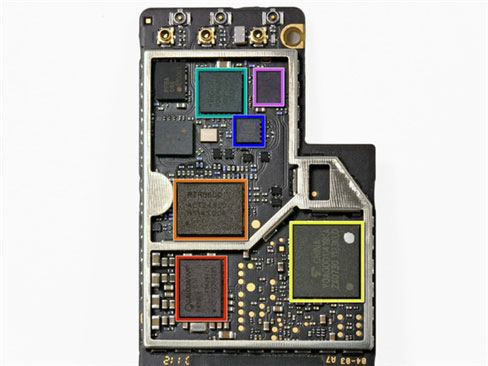

Đỏ: chip quản lý năng lượng Qualcomm PM8028 Cam: bộ thu phát 3G/ 4G LTE đa băng tần Qualcomm RTR8600. Vàng: chip nhớ Toshiba Y0A0000 Memory MCP. Xanh lá: chip khuếch đại Triquint TQM7M5013 quad-band linear power amplifier module. Xanh dương: chip Avago A5904. Hồng: chip Skyworks SKY77468-17.

Mổ xẻ iPad 2012
Đỏ: Bộ xử lý lõi kép A5X 1Ghz. Apple từng tuyên bố A5X tốt hơn bộ xử lý Nvidia Tegra 3. Cam: Chip quản lý năng lượng Apple 343S0561, trông như phiên bản cập nhật của chip Apple 343S052 trên iPad 2. Vàng: chip lưu trữ NAND Toshiba 16GB 24nm MLC Flash. Xanh lá: modem không dây Qualcomm MDM9600 - 3G và 4G.

Mổ xẻ iPad 2012

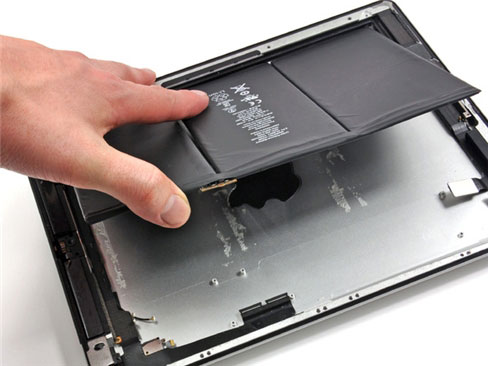

iPad 3 gồm 3 thỏi pin công suất 42,5 watt/giờ (iPad 2 là 25 watt/giờ). Công suất pin trên iPad 3 được thiết kế lớn hơn có lẽ nhằm đảm bảo việc cung cấp năng lượng cho RAM và GPU.

Mổ xẻ iPad 2012

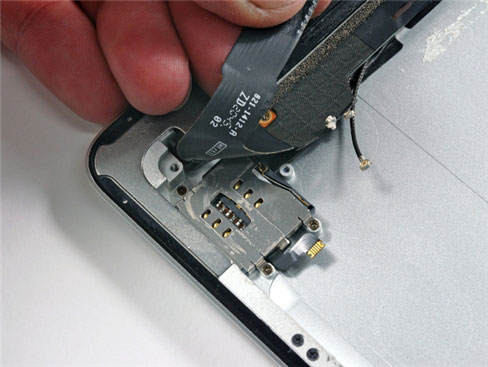

Khe micro-SIM.

Mổ xẻ iPad 2012

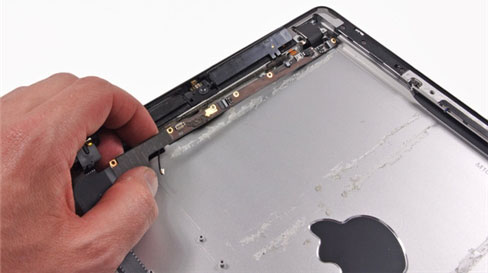

Khe gắn tai nghe, anten, camera. iPad thiết kế khá nhiều anten ở cạnh máy.

Mổ xẻ iPad 2012

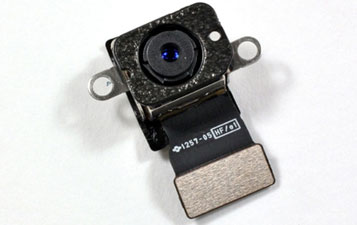

Camera sau 5MP có khả năng quay phim 1080p và chụp ảnh tốc độ cao.

Mổ xẻ iPad 2012

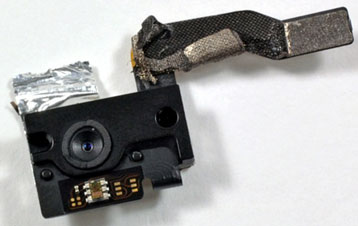

Camera trước VGA.

Mổ xẻ iPad 2012

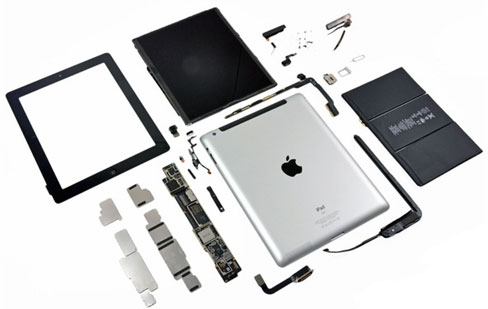

Toàn bộ "nội thất" iPad 3.
