Tìm hiểu linh kiện bên trong Nikon D5100

D5100 sở hữu cảm biến CMOS DX format tương đương với loại được sử dụng trong D7000, cùng chip xử lý ảnh Expeed II.

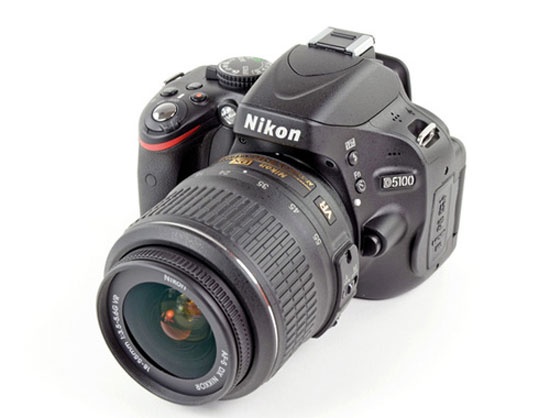

Trang web chuyên mổ xẻ thiết bị "hot" thường chỉ thao tác với các sản phẩm điện thoại hay máy tính bảng nhưng nay lại chọn D5100, một chiếc DSLR tầm trung mới nhất của Nikon.

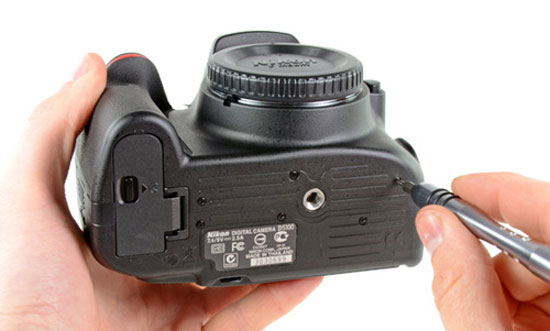

Tháo các vít ở cạnh dưới máy...

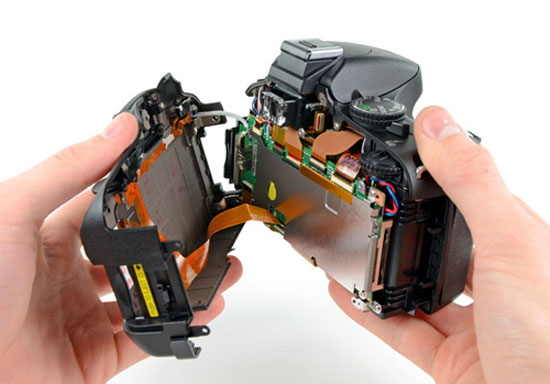

... để tách rời phần vỏ của D5100.

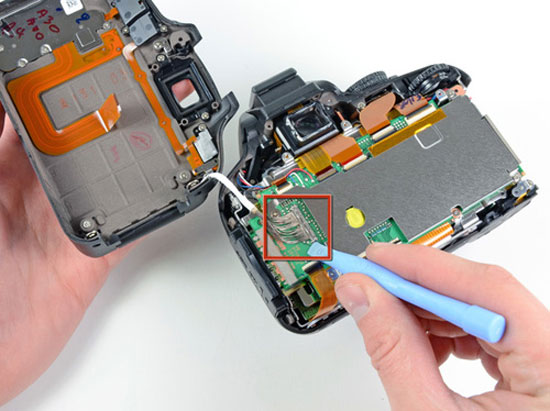

Vùng màu đỏ là cáp 40 pin dùng để kết nối màn hình và các phím bấm ở mặt sau.

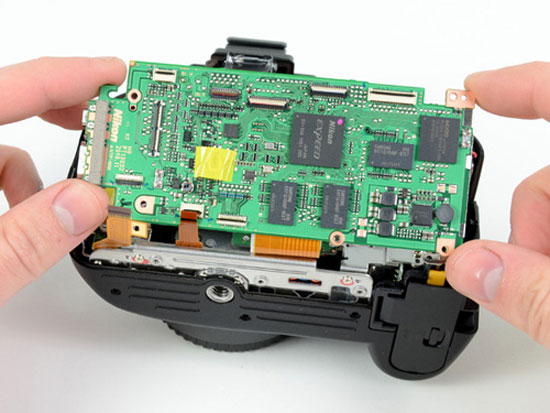

Ngắt cáp nối để thấy bảng mạch chính.

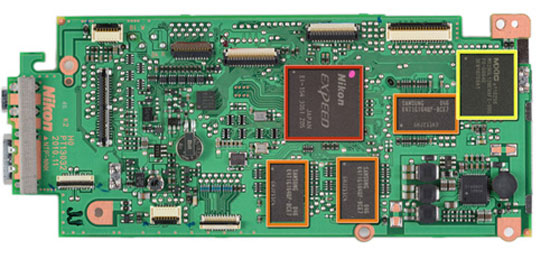

Vùng màu đỏ là chip xử lý ảnh Nikon EXPEED 2 EI-154 1051 Z05, phần màu vàng là bộ nhớ flash song song MXIC MX29GL128EHXFI-90G, phần màu cam là Samsung K4T1G164QF-BCE7 1Gb DDR2-800 SDRAM.

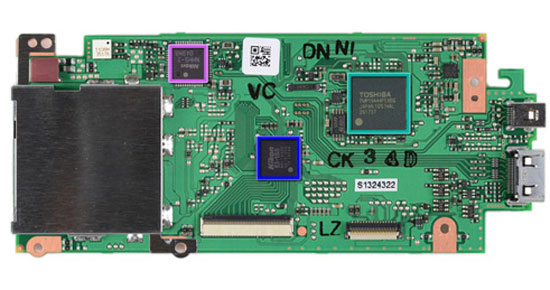

Ở mặt sau với phần màu xanh ngọc là vi điều khiển năng lượng thấp Toshiba TMP19A44FEXBG, màu xanh dương là Nikon EI-155 M4L1BA00 00151044 và màu tím nhạt là Nikon NHHS-2 049M8.

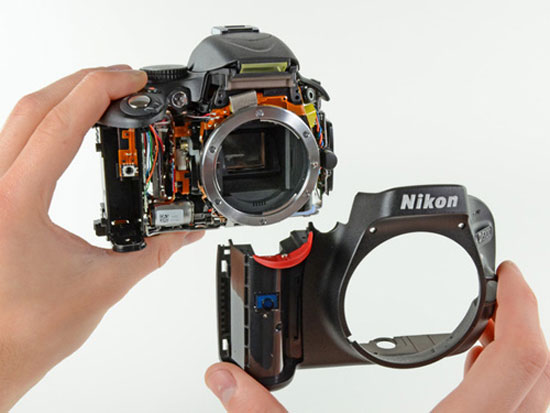

Lớp vỏ phía trước được tháo rời.

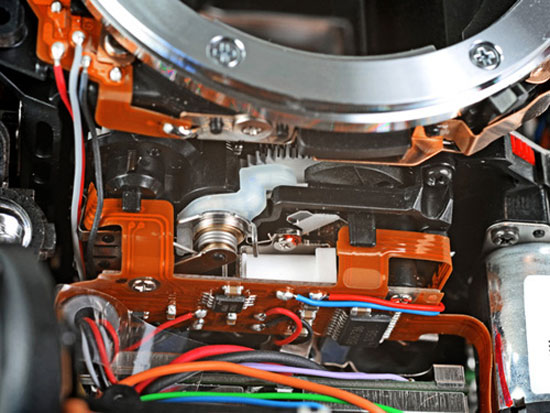

Phần cơ học điều khiển gương lật của máy.

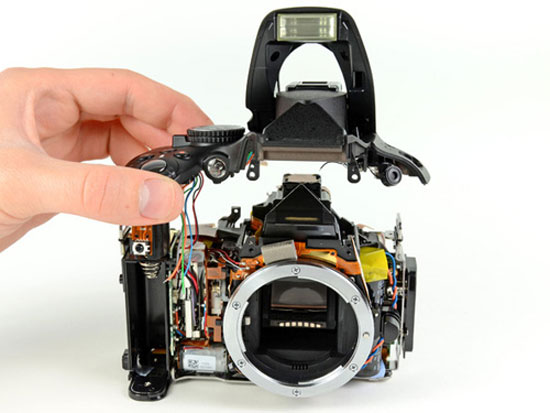

Thảo rời phần nắp phía trên...

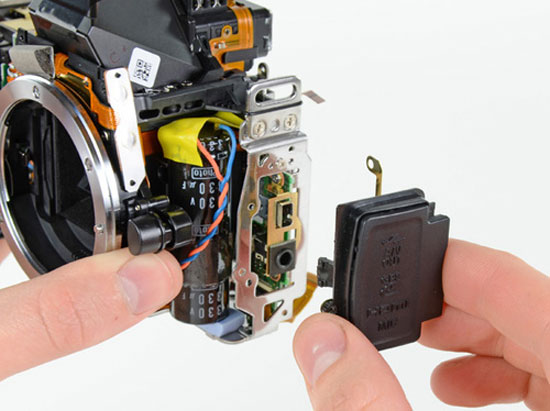

... và cạnh bên với các cổng kết nối.

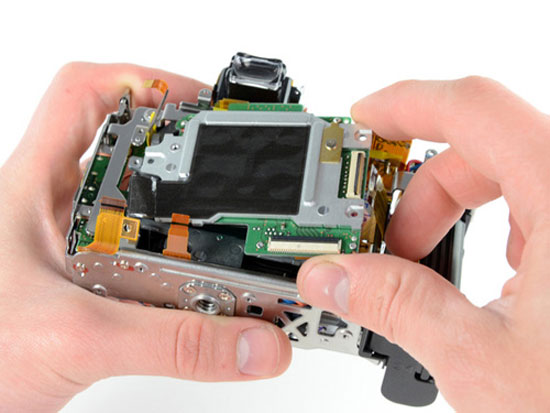

Tháo phần quan trọng nhất khỏi bảng mạch của máy...

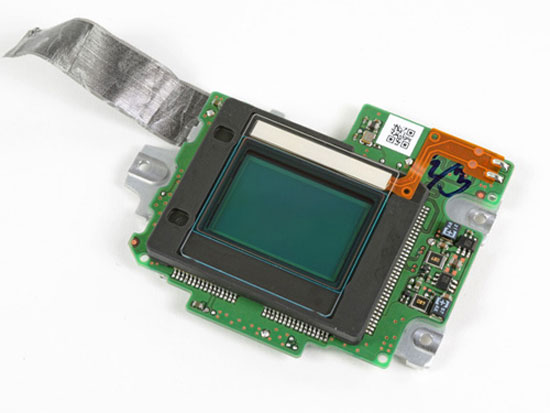

... cảm biến DX format CMOS độ phân giải 16,2 Megapixel.

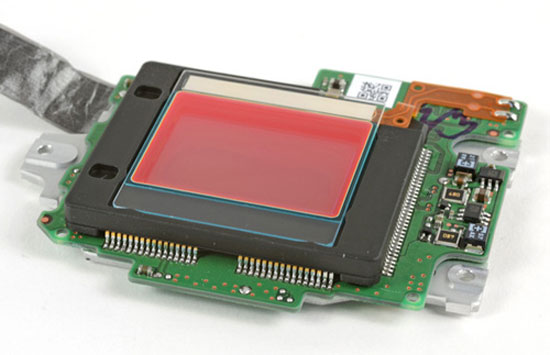

Theo Chipworks, mỗi điểm ảnh trên cảm biến này có kích thước 4,8 µm.

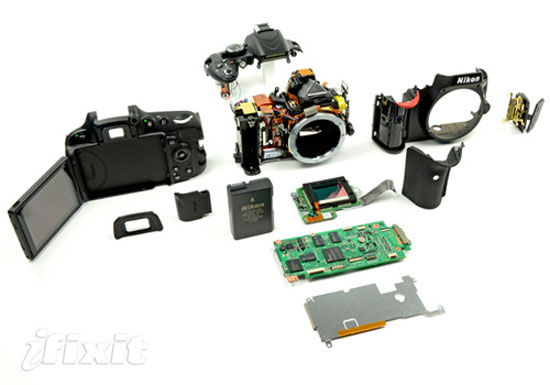

Toàn bộ linh kiện phía trong máy.
