Khám phá 'nội tạng' của iPhone

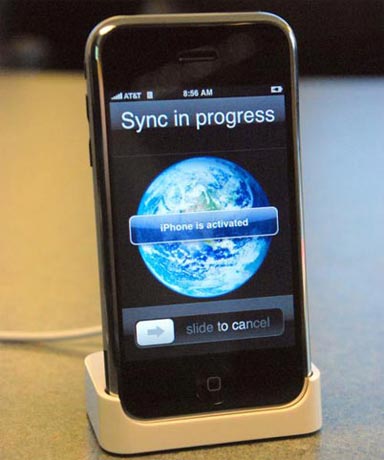

Chiếc iPhone lịch lãm có giá 500 USD (bộ nhớ 4 GB) hoặc 600 USD (8 GB).

Màn hình cảm ứng tuyệt đẹp này rộng 3,5 inch, độ phân giải 480 x 320 pixel.

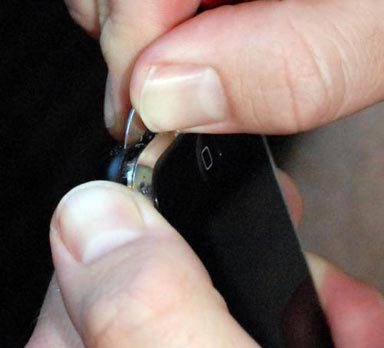

Giống như nhiều máy iPod, iPhone không dễ gì tháo rời.

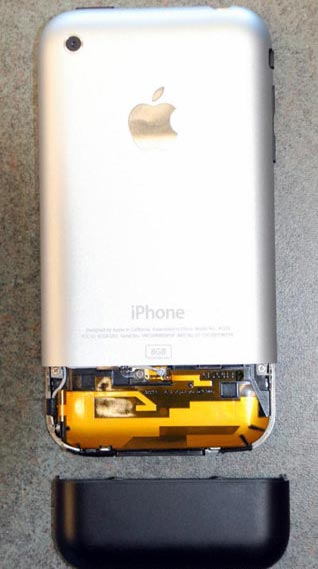

Sau 20 phút, vỏ nhựa đậy phần ăng ten của iPhone mới được bật ra.

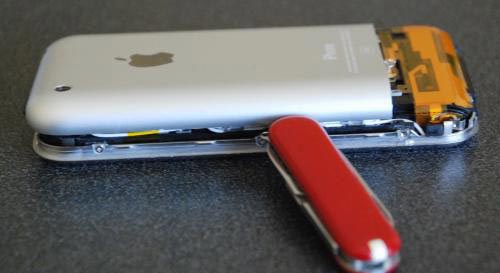

Phần vỏ đậy thân sau của máy khó tháo hơn, mất 30 phút.

Đây là phần ngay sau lớp vỏ vừa được bật ra. Khối màu trắng lớn là tấm pin lithium ion. Phía trên nó là các mạch điện, thẻ SIM và camera. Lúc này, vỏ sau của điện thoại vẫn nối với bộ khung chính bằng một sợi dây có chức năng truyền tín hiệu cho nút bật/tắt, âm lượng, rung và lỗ cắm tai nghe. Để bỏ hẳn nắp sau ra, gỡ dây này với phần nối với bảng điện.

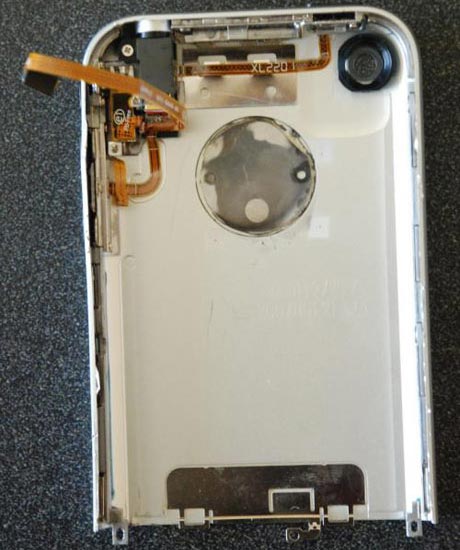

Vòng trong lớn ở giữa nằm sau logo hình quả táo ở mặt ngoài.

Camera 2 megapixel của iPhone có bộ cảm ứng CMOS.

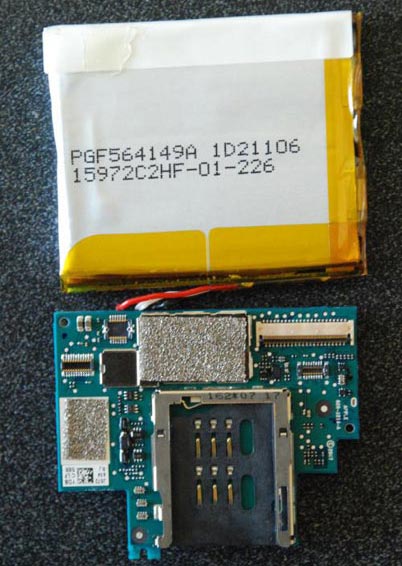

Pin và bảng mạch đã được tháo rời ra. Nếu muốn thay pin mới, khách phải tốn 86 USD.

Các dây trong ảnh nối bảng mạch với màn hình, thẻ SIM, camera và các bộ phận khác.

iPhone có 2 bảng mạch, một lớn một nhỏ, nối với nhau. Điện thoại này dùng một vi xử lý dựa trên công nghệ ARM1176JZF của Samsung, có tốc độ 667 MHz, kỹ thuật bảo mật tối tân và khả năng tiết kiệm năng lượng

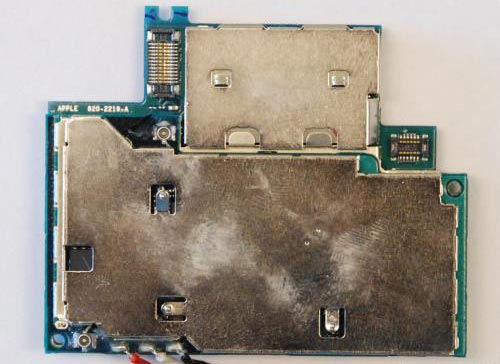

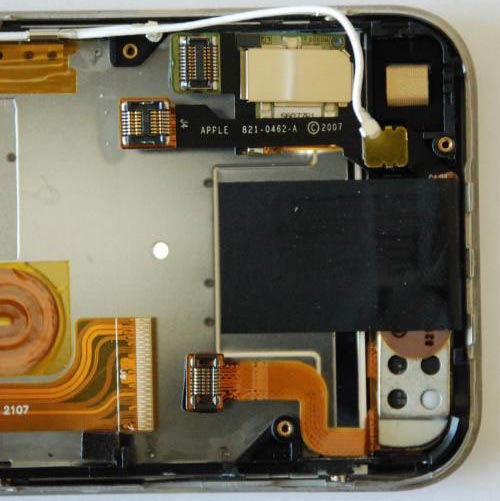

Tấm thép lá này phủ gần như toàn bộ các bảng mạch. Các vòng trong nhỏ kết thành chuỗi ở trên cùng là những đầu mối kết nối cho 2 dây ăng ten.

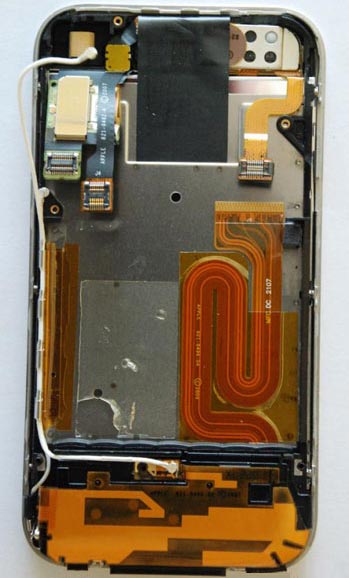

Đây là iPhone khi đã tháo pin và các bảng mạch.

Bộ khung bên trong của iPhone có 6 đầu nối với bảng mạch, gồm 2 cáp ăng ten, một dây màn hình và 3 cáp dữ liệu.

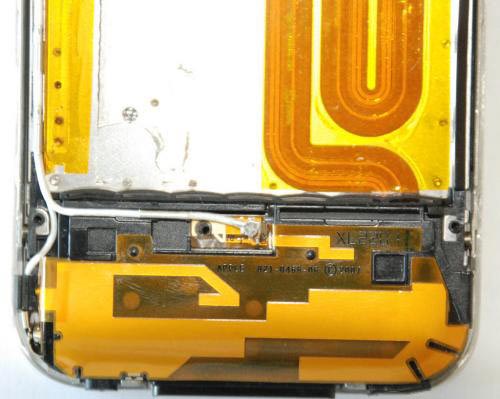

Ăng ten bên trong của iPhone được đặt ở dưới vỏ nhựa màu đen bật ra ở ảnh số 4.

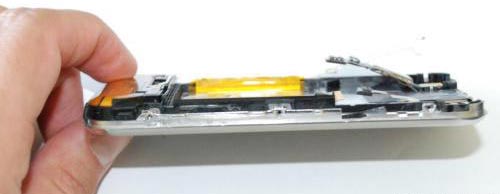

Nhìn khung của iPhone từ mặt bên.

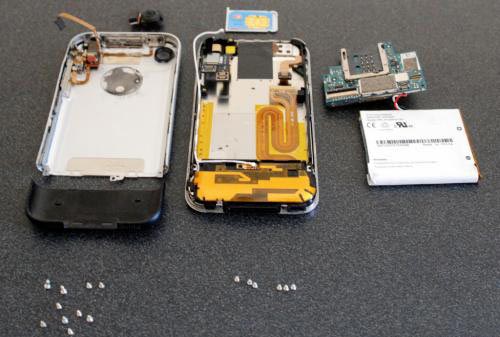

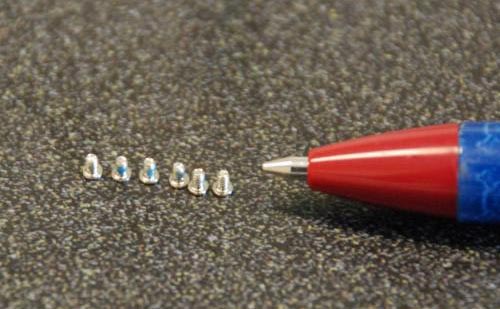

iPhone dùng 16 đinh ốc của hãng Phillips Screws để nối các bộ phận. Chúng khác nhau về kích thước và độ dài.

Tháo iPhone mất khoảng 3 giờ, còn khi ráp lại, tốn khoảng 20 phút.

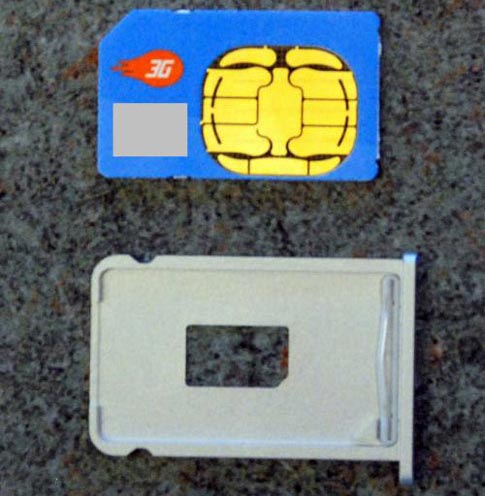

iPhone và AT&T không hỗ trợ mạng 3G cho iPhone nhưng trong máy vẫn có thẻ sim gắn mác 3G
