'Mổ xẻ' Nokia N8

Sản phẩm này có thiết kế ăng-ten tốt, pin có thể thay thế và dễ dàng sửa chữa.

>>> 5 chiếc Nokia N8 đầu tiên về Việt Nam
>>> Xem Nokia N8 “so tài” chụp ảnh với Canon 550D

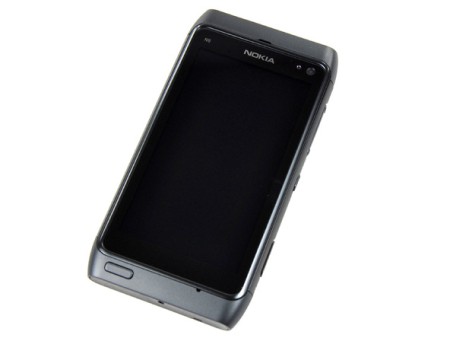

Nokia N8 là smartphone cao cấp nhất của Nokia vừa được tung ra thị trường. Sản phẩm đã có mặt ở VN thông qua con đường xách tay với mức giá 18 triệu đồng.

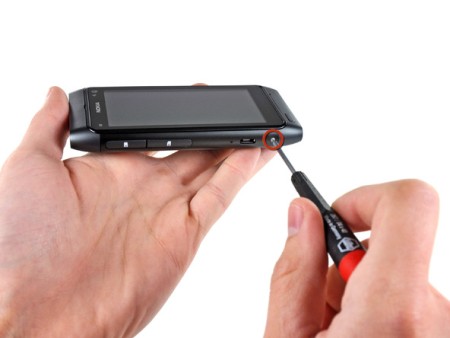

Bắt đầu tháo gỡ.

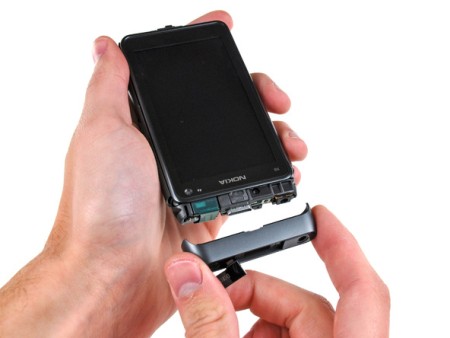

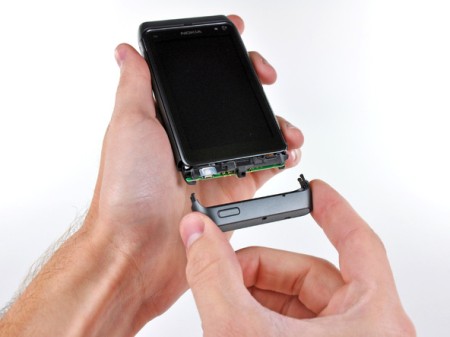

Tháo khung bên dưới.

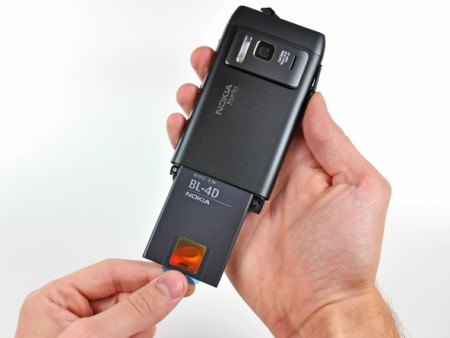

Pin của máy có thể tháo ra dễ dàng sau khi bỏ lớp khung dưới.

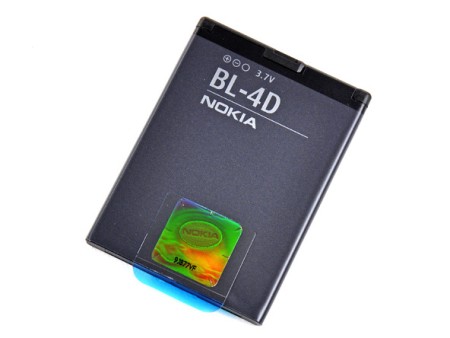

Pin BL-4D, 3.7 V, 1200 mAh.

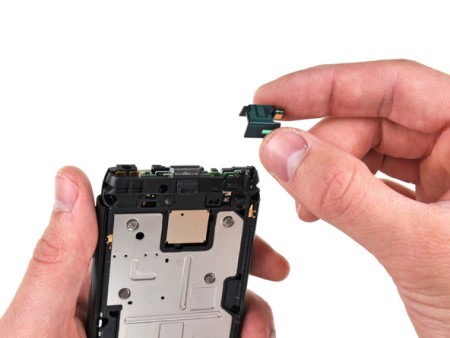

Tháo khu chứa cổng HDMI.

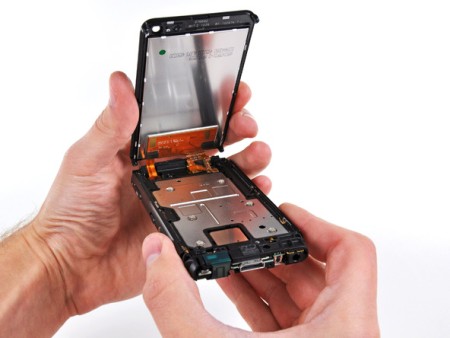

Tách N8 thành 2 phần.

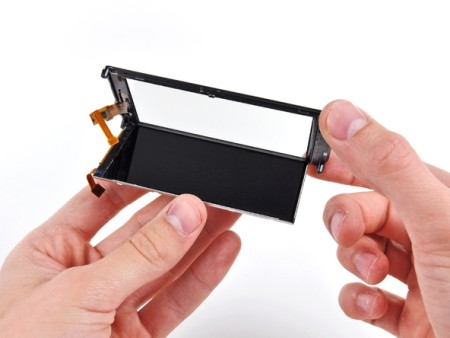

Nokia N8 sử dụng màn hình AMOLED 3,5 inch. Thiết bị điều khiển cảm ứng Synaptics T1201A giống trong Blackberry Torch của RIM.


Khám phá bên trong 'hàng khủng' Nokia N8

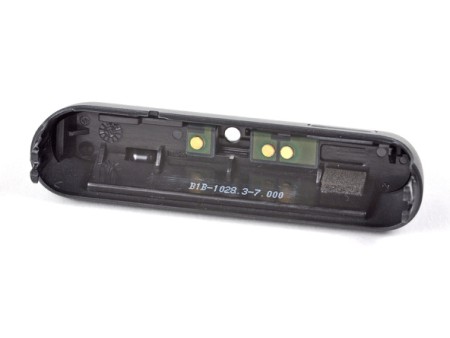

Ăng-ten của N8 được đặt ở trên đầu và dưới đáy sản phẩm giúp sóng luôn được ổn định.

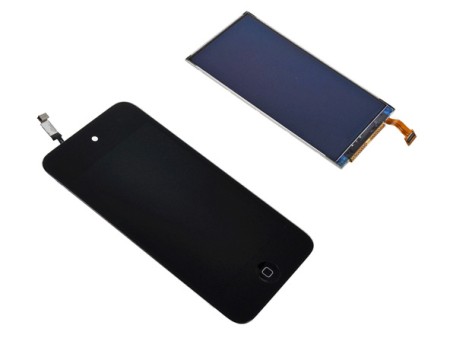

So sánh với LCD của iPhone 4.

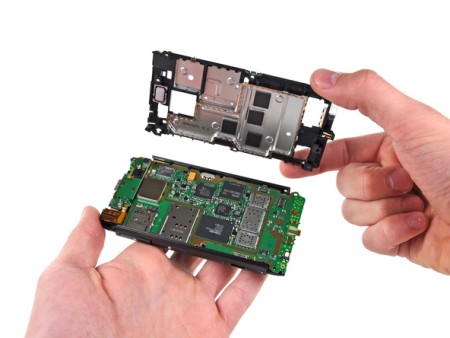

Gỡ lớp vỏ bảo vệ bo mạch chủ.

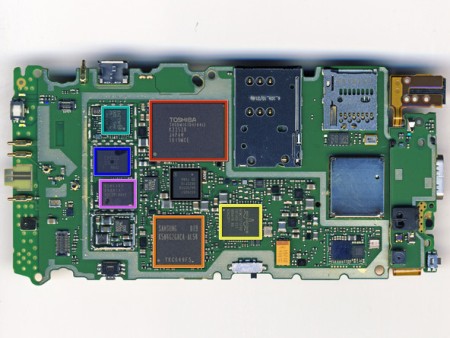

Trên bo mạch chủ có bộ nhớ NAND flash của Samsung (vàng cam), chip tăng tốc đồ họa 3D Broadcom (vàng).

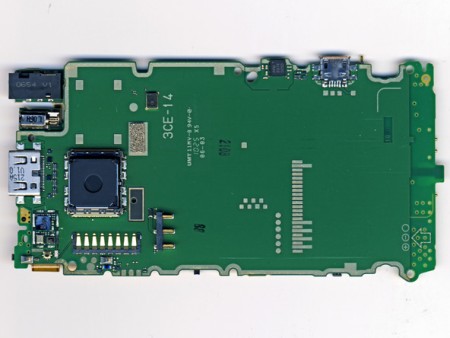

Mặt sau của bo mạch chủ.

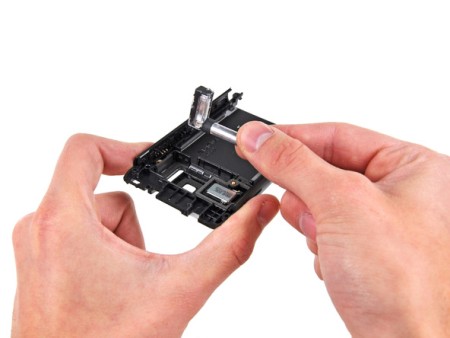

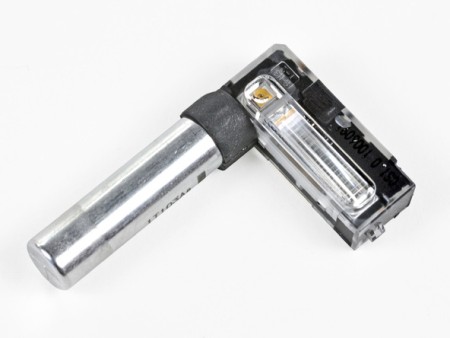

Tháo đèn flash Xenon.


Loại đèn này thường có trong các máy ảnh chuyên dụng.

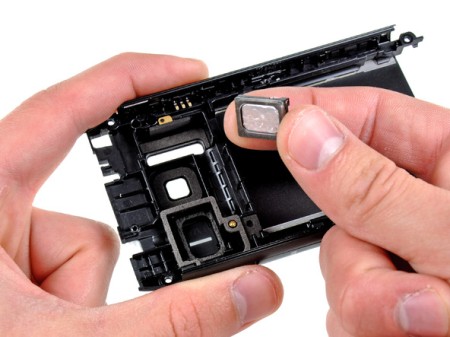

Loa của N8.

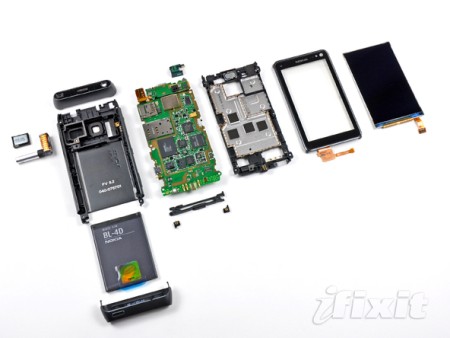

Toàn bộ linh kiện sau khi được tháo gỡ.
