Khám phá linh kiện smartphone Motorola Atrix 4G

Chiếc điện thoại đình đám ở triển lãm CES 2011, chạy chip lõi kép vừa được xuất xưởng đã bị "mổ xẻ" ra để xem thành phần bên trong.

Sản phẩm được đánh giá là có thiết kế đơn giản, giúp dễ sửa chữa khi gặp sự cố. Đơn cử như pin có thể tháo rời, màn hình không gắn chặt với lớp kính, giúp thay thế với giá rẻ hơn khi bị rơi vỡ.

Motorola Atrix 4G đang được bán với mức giá 200 USD kèm hợp đồng với hãng viễn thông AT&T ở Mỹ.

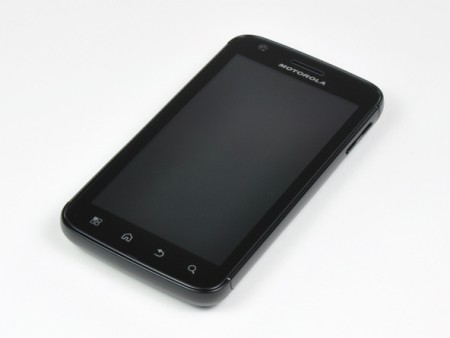

Motorola Atrix 4G được ra mắt ở hội chợ CES đầu năm 2011.

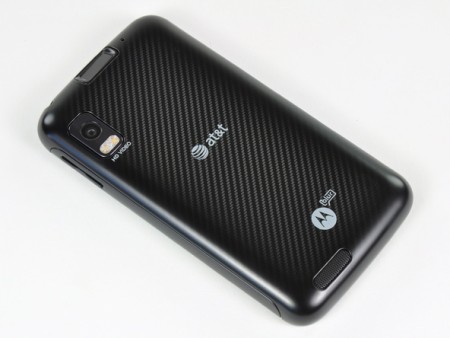

Vỏ được làm bằng chất liệu cacbon bóng bẩy và có khả năng chống xước.


Cổng kết nối HDMI giúp truyền tải video Full HD ra TV.

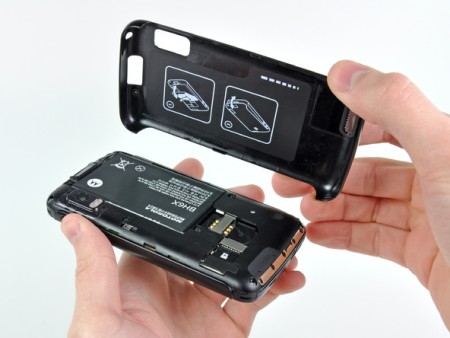

Tháo lớp vỏ phía sau để lộ ra pin và cổng microSD.

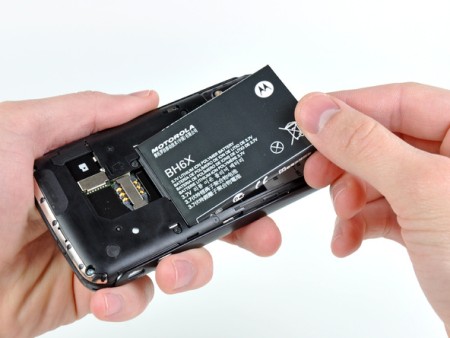

Pin 1.930 mAh cho 9 giờ đàm thoại liên tục trên mạng 2G hoặc 3G.

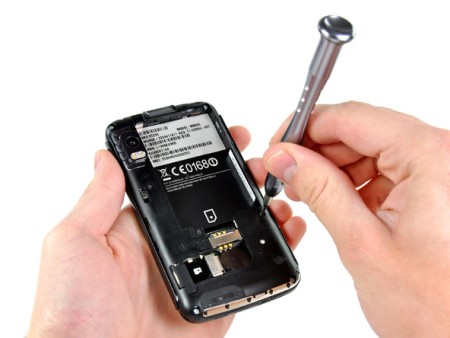

Bắt đầu tháo rời máy.

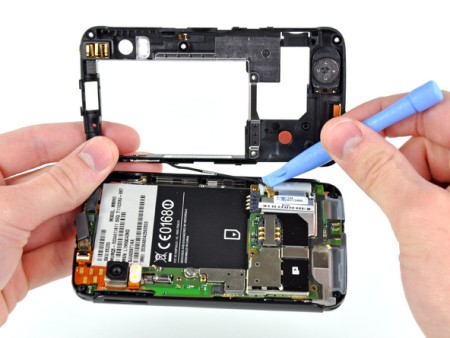

Tháo lớp bên ngoài.

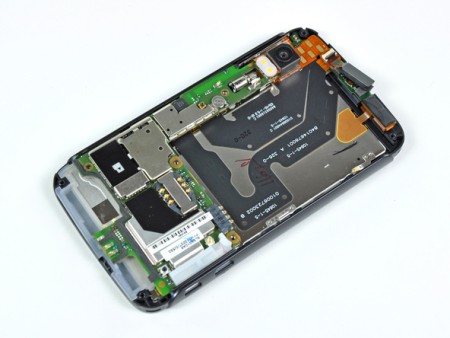

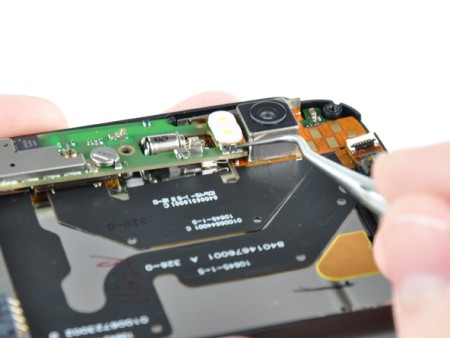

2 đèn flash LED và camera chụp ảnh 5 megapixel, quay video HD 720p.

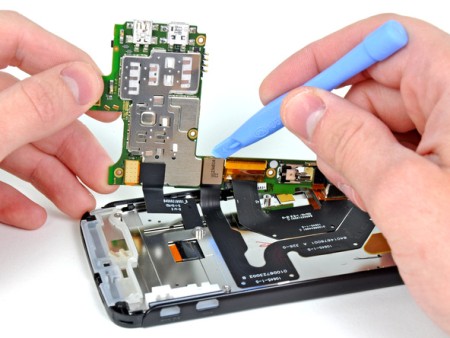

Gỡ bo mạch chủ ra khỏi máy.

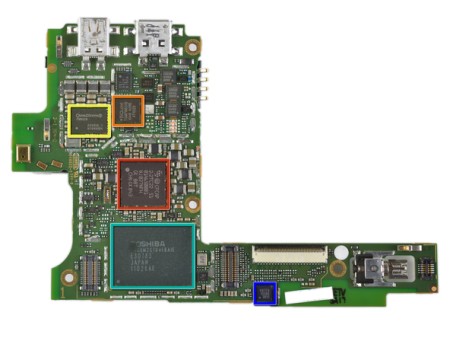

Mặt trước của bo mạch chủ có bộ nhớ 16 GB của Toshiba (xanh), chip quản lý điện năng Qualcomm (vàng).

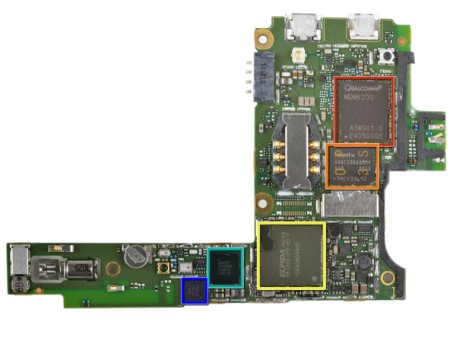

Phía sau có chip Elpida B8132B1PB (màu vàng - chứa bộ vi xử lý dual core Nvidia Tegra 2 và RAM DDR2 1 GB) và Broadcom BCM4329 (xanh) đảm nhiệm kết nối Wi-Fi và Bluetooth.

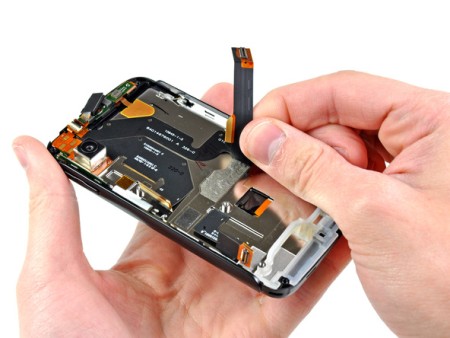

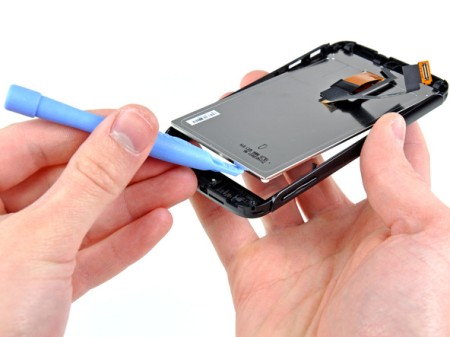

Tiếp tục tháo phần còn lại trên máy.

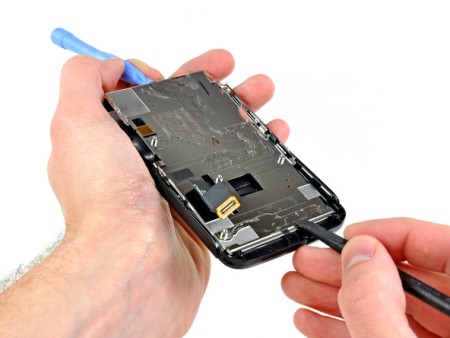

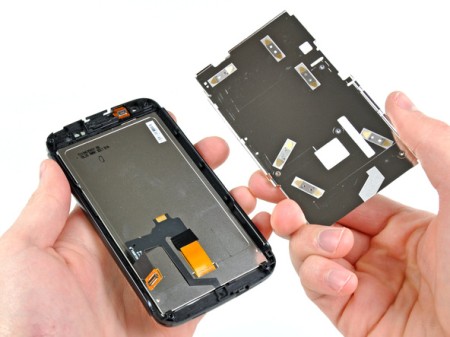

Gỡ thêm lớp khung ở giữa.

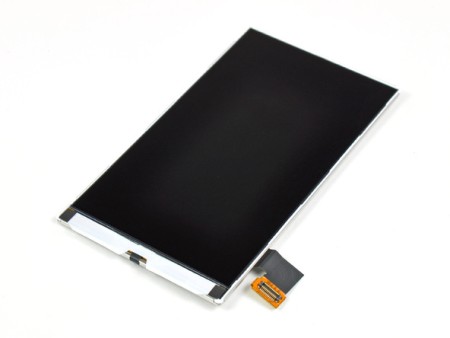

Cuối cùng là màn hình LCD 4 inch độ phân giải 960 x 540 pixel (iPhone 4 là 960 x 640 pixel).

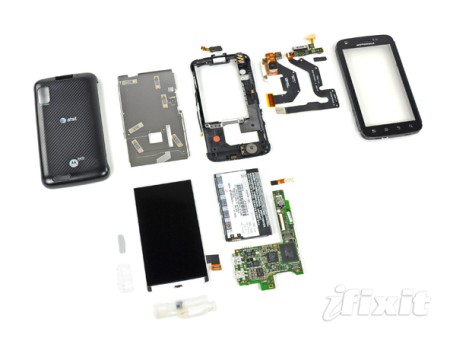

Toàn bộ linh kiện sau khi được tháo rời.
