Cáp chuyển đổi Lightning Digital AV của Apple được tích hợp SoC

Sợi cáp chuyển đổi Lightning Digital AV của Apple có vẻ quá đắt với giá 49 USD, nhưng một số nhân viên táy máy của Panic đã phát hiện ra ở đầu cáp được tích hợp một vi xử lí SoC, bộ nhớ 256 MB.

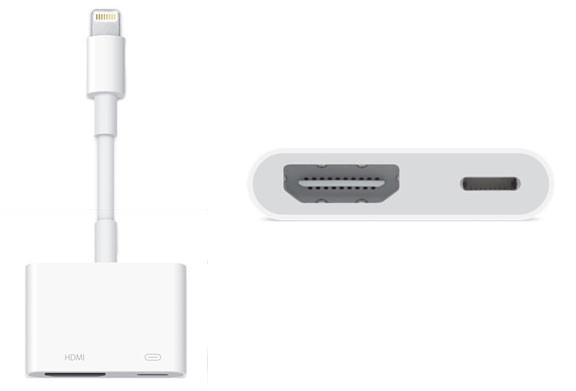

Bộ chuyển đổi Lightning Digital AV Adapter có vẻ nhỏ gọn và quá đắt với cái giá 49 USD.

Sự kiện bắt đầu từ một số câu hỏi: Chiếc cáp Lightning Digital AV có ngõ ra HDMI nhưng độ phân giải tối ưu chỉ là 1600x900 thay vì Full HD như quảng cáo? Tại sao hình ảnh MPEG lại bị nhiễu như trong hình dưới đây? Tại sao tín hiệu bị trễ?

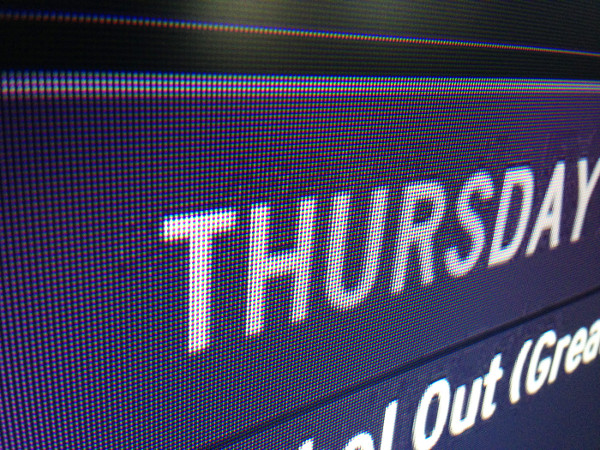

Hình ảnh xuất ra bị nhiễu

Điều gì đã xảy ra với một chiếc cáp đơn giản? Thực tế không phải vậy, khi tháo ra, bên trong dáng vẻ nhỏ nhắn là một vi mạch với hàng tá linh kiện. Một thiết bị có số hiệu H9TKNNN2GD đã được xác nhận là bộ nhớ DDR2 256 MB của SK Hynix. Giả thiết đặt ra là sẽ còn một vi xử lí SoC chịu trách nhiệm giải mã tín hiệu và xuất theo giao thức AirPlay.

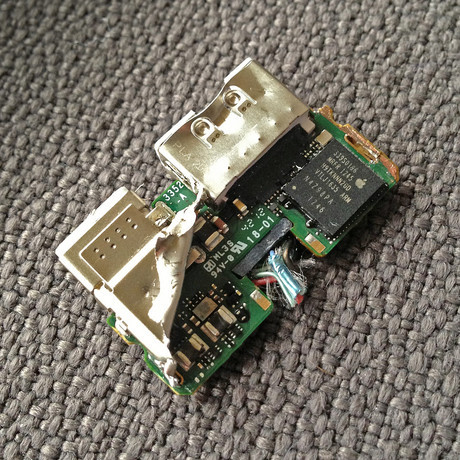

Bộ nhớ RAM 256 MB được xác định.

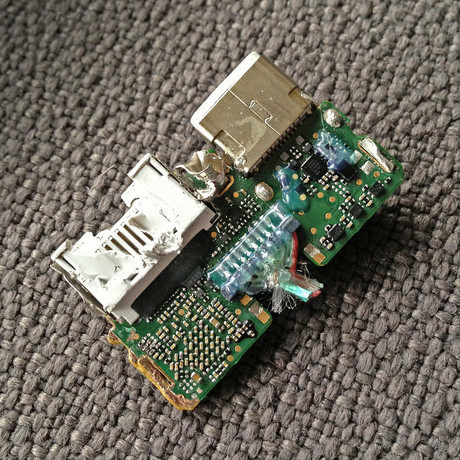

Mặt sau. Các linh kiện nhỏ đến mức ngạc nhiên.

Có nhiều lí do để giải thích tại sao Apple phải sản xuất một chiếc cáp phức tạp như vậy:

• Lightning không xuất trực tiếp theo dạng HMDI vì có ít chân
• Apple muốn giảm chi phí tối đa cho iPad Mini
• Có thể áp đặt giao thức kiểm tra bản quyền nội dung số (HDCP) một cách hiệu quả
