Cách kiểm tra thủ công nguồn máy tính bằng đồng hồ vạn năng

Kiểm tra nguồn thủ công với đồng hồ vạn năng là một trong hai cách để kiểm tra nguồn điện trong máy tính.

Một thử nghiệm PSU được thực hiện đúng cách bằng đồng hồ vạn năng sẽ xác nhận rằng nguồn máy tính đang hoạt động tốt hoặc có cần phải thay thế không.

Các hướng dẫn này áp dụng cho nguồn ATX tiêu chuẩn và hầu như tất cả các nguồn máy tính tiêu dùng hiện đại đều là nguồn ATX.

Cách kiểm tra thủ công nguồn máy tính bằng đồng hồ vạn năng

Cách kiểm tra thủ công nguồn máy tính bằng đồng hồ vạn năng
Cách kiểm tra thủ công nguồn máy tính bằng đồng hồ vạn năng

1. Tìm hiểu kỹ những quy tắc an toàn khi sửa chữa máy tính để nắm rõ những nguy hiểm liên quan đến quá trình. Kiểm tra thủ công nguồn máy tính bao gồm quá trình làm việc với điện cao thế.

Lưu ý quan trọng: Đừng bỏ qua bước này! An toàn phải là mối quan tâm hàng đầu trong quá trình kiểm tra máy tính và có một số điểm bạn cần lưu ý trước khi bắt đầu quá trình này.

2. Mở case máy tính. Nói tóm lại, điều này liên quan đến việc tắt máy tính, rút ​​cáp nguồn và mọi thứ khác được kết nối bên ngoài máy tính.

Để làm cho việc kiểm tra nguồn máy tính dễ dàng hơn, bạn cũng nên di chuyển case đã được ngắt kết nối và mở đến một nơi dễ dàng để làm việc, như trên bàn hoặc bề mặt phẳng.

3. Rút phích cắm các đầu nối nguồn từ mỗi thiết bị bên trong.

Mẹo: Một cách dễ dàng để xác nhận rằng mọi đầu nối nguồn đã được rút ra là làm việc với bó cáp nguồn xuất phát từ nguồn máy tính bên trong PC. Mỗi nhóm dây sẽ nối với một hoặc nhiều đầu nối nguồn.

Lưu ý: Không cần phải tháo nguồn khỏi máy tính cũng như ngắt kết nối bất kỳ cáp dữ liệu hoặc cáp nào khác không xuất phát từ nguồn.

4. Nhóm tất cả các dây cáp điện và đầu nối với nhau để kiểm tra dễ dàng.

Khi sắp xếp các dây cáp điện, bạn nên kéo chúng ra càng xa case máy tính càng tốt. Điều này sẽ làm cho việc kiểm tra các kết nối nguồn máy tính dễ dàng nhất có thể.

5. Làm đoản mạch pin 15 và 16 trên đầu nối nguồn bo mạch 24 pin bằng một sợi dây thép/điện nhỏ. (Có lẽ bạn sẽ cần xem qua sơ đồ nguồn ATX 24 pin 12V để xác định vị trí của hai pin này).

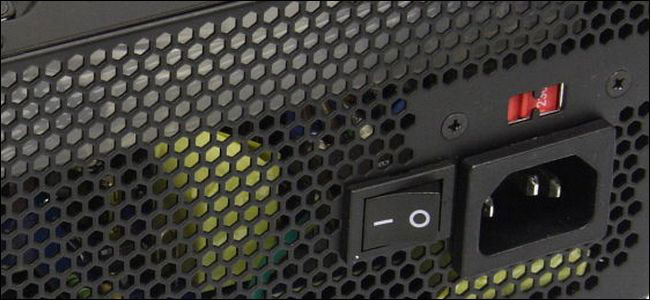

6. Xác nhận rằng công tắc điện áp nguồn được đặt đúng theo mức tiêu chuẩn của quốc gia. Ở Việt Nam, điện áp nên được đặt thành 120V/220V.

Xác nhận rằng công tắc điện áp nguồn được đặt đúng theo mức tiêu chuẩn của quốc gia
Xác nhận rằng công tắc điện áp nguồn được đặt đúng theo mức tiêu chuẩn của quốc gia

7. Cắm PSU vào ổ cắm trực tiếp và gạt công tắc ở mặt sau của nguồn điện. Giả sử rằng nguồn hoạt động tối thiểu và bạn đã làm đoản mạch đúng các pin trong bước 5, bạn sẽ thấy quạt bắt đầu chạy.

Lưu ý quan trọng: Quạt hoạt động không có nghĩa là nguồn đang cung cấp năng lượng cho thiết bị. Bạn sẽ cần tiếp tục thử nghiệm để xác nhận điều đó.

Một số nguồn không có công tắc ở mặt sau. Nếu PSU bạn đang kiểm tra thuộc loại này, quạt sẽ bắt đầu chạy ngay lập tức sau khi cắm thiết bị vào ổ cắm trên tường.

8. Bật đồng hồ vạn năng và chỉnh sang cài đặt VDC (Volts DC).

9. Trước tiên, hãy kiểm tra đầu nối nguồn bo mạch chủ 24 pin:

Kết nối đầu âm trên đồng hồ vạn năng (màu đen) với bất kỳ pin có dây tiếp đất nào và kết nối đầu dương (màu đỏ) với đường dây điện đầu tiên bạn muốn kiểm tra. Đầu nối nguồn chính 24 pin có các dòng +3.3 VDC, +5 VDC, -5 VDC (tùy chọn), +12 VDC và -12 VDC trên nhiều pin.

Bạn nên kiểm tra mọi pin trên đầu nối để xác nhận rằng mỗi dòng đang cung cấp điện áp phù hợp.

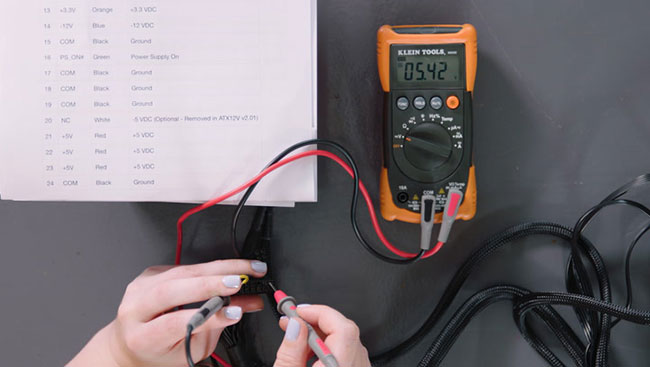

10. Ghi lại số mà đồng hồ vạn năng hiển thị cho từng điện áp được kiểm tra và xác nhận rằng điện áp được báo cáo nằm trong dung sai cho phép.

Ghi lại số mà đồng hồ vạn năng hiển thị
Ghi lại số mà đồng hồ vạn năng hiển thị

Nếu có bất kỳ điện áp nào ngoài mức dung sai, hãy thay thế nguồn điện. Nếu tất cả các điện áp đều nằm trong dung sai, thì nguồn điện của bạn không bị lỗi.

Lưu ý quan trọng: Nếu nguồn điện của bạn vượt qua các thử nghiệm, bạn vẫn nên tiếp tục để xác nhận rằng nó có thể hoạt động tốt khi chịu tải. Nếu không muốn thử nghiệm PSU thêm nữa, hãy chuyển sang bước 15.

11. Tắt công tắc ở mặt sau của nguồn điện và rút phích cắm ra.

12. Kết nối lại tất cả các thiết bị bên trong với nguồn điện. Ngoài ra, đừng quên tháo dây ở 2 pin 15 và 16 trong bước 5 để loại bỏ hiện tượng đoản mạch, trước khi cắm lại vào đầu nối nguồn bo mạch chủ 24 pin.

Lưu ý: Sai lầm lớn nhất xảy ra ở thời điểm này là quên cắm lại mọi thứ. Ngoài đầu nối nguồn chính vào bo mạch chủ, đừng quên cung cấp nguồn cho (các) ổ cứng, ổ quang và ổ mềm. Một số bo mạch chủ yêu cầu thêm đầu nối nguồn 4, 6 hoặc 8 pin và một số card video cũng cần nguồn điện chuyên dụng.

13. Cắm nguồn điện, gạt công tắc ở mặt sau nếu có, sau đó bật máy tính như vẫn thường làm với nút nguồn ở mặt trước của PC.

Lưu ý: Bạn sẽ chạy máy tính của mình khi đã tháo vỏ case, điều này hoàn toàn an toàn, miễn là bạn cẩn thận.

14. Lặp lại bước 9 và bước 10, kiểm tra và ghi lại các điện áp cho các đầu nối nguồn khác như đầu nối nguồn ngoại vi 4 pin, đầu nối nguồn SATA 15 pin và đầu nối nguồn ổ mềm 4 pin.

Cũng giống như với đầu nối nguồn bo mạch chủ 24 pin, nếu có bất kỳ điện áp nào vượt quá xa mức cho phép, bạn nên thay thế nguồn điện.

15. Sau khi thử nghiệm hoàn tất, hãy tắt và rút phích cắm của PC, sau đó lắp lại vỏ case.

Cho dù nguồn điện của bạn được chứng minh là rất tốt hoặc bạn đã thay thế nguồn điện mới, thì giờ đây, bạn có thể bật lại máy tính và/hoặc tiếp tục khắc phục sự cố bạn gặp phải.
